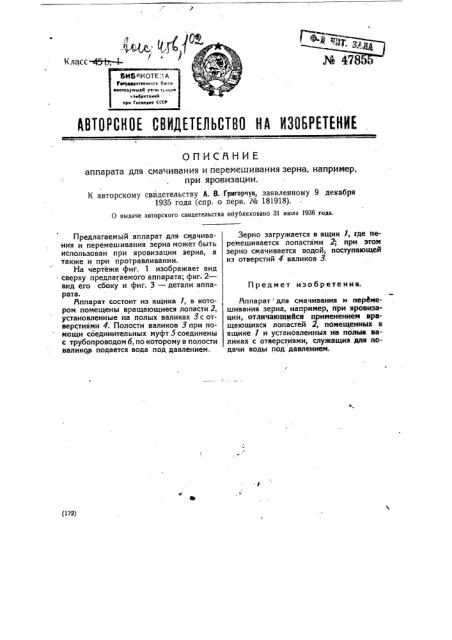

АВТОРСКОЕ СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ

ОПИСННИЕ аппарата для смачивания и перемешивания зерна, например, при яровизации.

К авторскому свидетельству А. В. Григорчук, заявленному 9 декабря

1935 года (спр. о перв. № 181918).

О выдаче авторского свидетельства ойубликовано 31 июля 1936 года.

Предмет изобретения.

Предлагаемый аппарат для смачивания и перемешивания зерна может быть использован при яровизации зерна, а также и при протравливании.

На чертеже фиг. 1 изображает вид сверху предлагаемого аппарата; фиг. 2— вид его сбоку и фиг. 3 — детали аппарата. йппарат состоит из ящика 1, в котором помещены вращающиеся лопасти 2, установленные на полых валиках 3с отверстиями 4. Полости валиков 3 при помощи соединительных муфт 5 соединены с трубопроводом 6, по которому в полости валиков подается вода под давлением.

Зерно загружается в ящик l, где пе; ремешивается лопастями 2; при этом зерно смачивается водой, поступающей из отверстий 4 валиков 3.

Йппарат для смачивания и перемешивания зерна, например, при яровизации, отличающийся применением вращающихся лопастей 2, помещенных в ящике 7 и установленных на полык валиках с отверстиями, служащих для подачи воды под давлением. сФ иг., ) Фиг. 2

Ф иг.1 : Тйн.,Печатный Труа". Зак. 4530 — 400

Б авторскому свидетельству А. В. Григорчун, № 47855
