Реферат

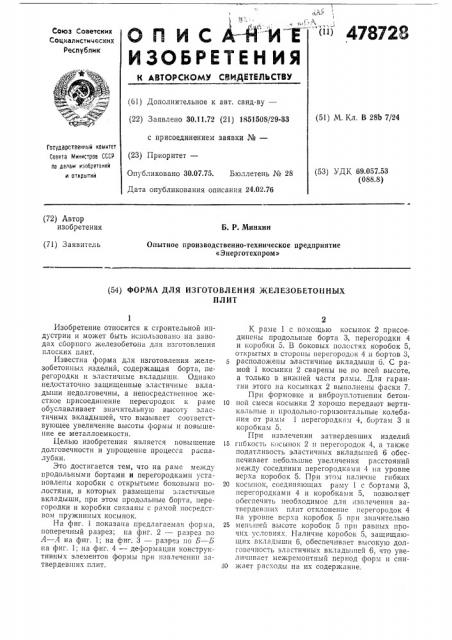

onис йи-в

ИЗОБРЕТЕН Ия (1>)

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 30.11.72 (21) 1851508/29-33 с присоединением заявки Хв— (23) Приоритет—

Опубликовано 30.07.75. Бюллетень Х 28

Дата опубликования описания 24.02.76 (51) М. Кл. В 28b 7/24

Гасударственный комитет

Совета Министров СССР

f10 делам изобретений и открытий (53) УДК 69.057.53 (088.8) (72) Автор изобретения

Б. P. Минкин (71) Заявитель

Опытное производственно-техническое предприятие

«Знерготехпром» (54) ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ

ПЛИТ

Изобретение относится к строительной индустрии и может быть использовано на заводах сборного железобетона для изготовления плоских плит.

Известна форма для изготовления железобетонных изделий, содержащая борта, перегородки и эластичные вкладыши. Однако недостаточно защищенные эластичные вкладыши недолговечны, а непосредственное жесткое присоединение перегородок к раме обуславливает значительную высоту эластичных вкладышей, что вызывает сэответствующее увеличение высоты формы и повышение ее металлоемкости.

Целью изобретения является повышение долговечности и упрощение процесса распалубки.

Это достигается тем, что на раме между продольными бортами и перегородками установлены коробки с открытыми боковыми полостями, в которых размещены эластичные вкладыши, при этом продольные борта, перегородки и коробки связаны с рамой»осредством пружинных косынок.

На фиг. 1 показана предлагаемая форма, поперечный разрез; на фиг. 2 — разрез по

А — Л на фиг. 1; на фиг. 3 — разр-..з»о Б — Б на фиг. 1; на фиг. 4 — деформации конструктивных элементов формы при»звлечении затвердевших плит.

1 ЛЖ

" 478728

К раме 1 с помощью косынок 2 присоединены продольные борта 3, перегородки 4 и коробки 5. В боковых полостях коробок 5, открытых в стороны перегородок 4 и бортов 3, расположены эластичные вкладыши б. С рамой 1 косынки 2 сварены не по всей высоте, а только в нижней части рамы. Для гарантии этого на косынках 2 выполнены фаски 7.

Прн формовке и виброуплотпении бетон10 пой смеси косынки 2 хорошо передают вертикальшяе» продольно-горизонтальные колебания от рамы 1 перегородкам 4, бортам 3 н коробкам 5

При извлечении затвердевших изделий

15 гибкость косьшок 2 и перегородок 4, а также податливость эластичных вкладышей б обеспечивает небольшие увеличения расстояний между соседними перегородками 4 на уровне верха коробок 5. При этом налич»е гибких

20 косынок, соединяющих раму 1 с бортами 3, перегородками 4 и коробками 5, позволяет обеспечить необходимое для»зглече затвердевших плит отклонение перегородок 4 па уровне верха коробок 5 при значительно

25 ме»ьшей высоте коробок 5 прп равных прочих условиях, Наличие коробок 5, защищающих вкладыши 6, обеспечивает высокую долговечность эластичных вклады»ей 6, что увеличивает межремонтпый период форм и сниЗ0 жает расходы на их содержание.

Предмет изобретения

Форма для изготовления железобетонных плит, содержащая раму, продольные борта, перегородки и эластичные вкладыши, отличающаяся тем, что, с целью повышения долговечности и упрощение процесса распалубки, 478728

4 на раме между продольными бортами и перегородками установлены коробки с открытыми боковыми полостями, в которых размещены эластичные вкладыши, при этом продольные борта, перегородки и коробки связаны с рамой посредством пружинных косынок.

478728

Фиг q
