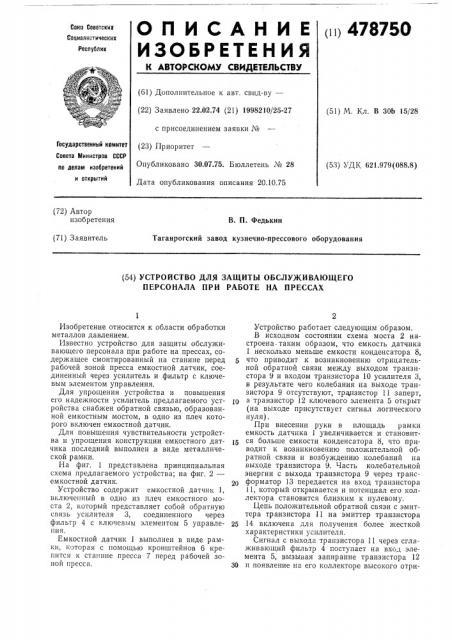

(«) 478750

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 22.02.74 (21) 1998210/25-27 с присоединением заявки № (23) Приоритет

Опубликовано 30,07.75. Бюллетень ¹ 28

Дата опубликования описания 20.10.75 (51) М. Кл. В 30b 15/28

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.979(088.8) (72) Автор изобретения

В. П. Федькин

Таганрогский завод кузнечно-прессового оборудования (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ОБСЛУЖИВАЮЩЕГО

ПЕРСОНАЛА ПРИ РАБОТЕ НА ПРЕССАХ

Изобретение относится к области обработки металлов давлением.

Известно устройство для защиты обслуживающего персонала при работе на прессах, содержащее смонтированный на станине перед рабочей зоной пресса емкостной датчик, соединенный через усилитель и фильтр с ключевым элементом управления.

Для упрощения устройства и повышения его надежности усилитель предлагаемого устройства снабжен обратной связью, образованной емкостным мостом, в одно из плеч которого включен емкостной датчик.

Для повышения чувствительности устройства и упрощения конструкции емкостного датчика последний выполйен,в виде металлической рамки.

На фиг. 1 представлена принципиальная схема предлагаемого устройства; на фиг. 2— емкостной датчик.

Устройство содержит емкостной датчик 1, включенный в одно из плеч емкостного моста 2, который представляет собой обратную связь усилителя 3, соединенного через фильтр 4 с ключевым элементом 5 управления.

Емкостной датчик 1 выполнен в виде рамки, которая с помощью кронштейнов б крепится к станине пресса 7 перед рабочей зоной пресса.

Устройство работает следующим образом.

В исходном состоянии схема моста 2 настроена. таким образом, что емкость датчика

1 несколько меньше емкости конденсатора 8, что приводит к возникновению отрицательной обратной связи между выходом транзистора 9 и входом транзистора 10 усилителя 3, в результате чего колебания на выходе транзистора 9 отсутствуют, транзистор 11 заперт, а транзистор 12 ключевого элемента 5 открыт (на выходе присутствует сигнал логического нуля) .

При внесении руки в площадь рамки емкость датчика 1 увеличивается и становится больше емкости конденсатора 8, что приводит к возникновению положительной обратной связи и возбуждению колебаний на выходе транзистора 9. Часть колебательной энергии с выхода транзистора 9 через трансформатор 13 передается на вход транзистора

11, который открывается и потенциал его коллектора становится близким к нулевому.

Цепь положительной обратной связи с эмиттера транзистора 11 на эмиттер транзистора

25 14 включена для получения более жесткой характеристики усилителя.

Сигнал с выхода транзистора 11 через сглаживающий фильтр 4 поступает на вход элемента 5, вызывая запирание транзистора 12

30 и появление íà его коллекторе высокого отри478750

-178 цательного потенциала (сигнал логической единицы).

Если для управления прессом нужна обратная полярность сигналов, то для этого достаточно поменять местами концы первичной обмотки трансформатора 13 в цепи коллектора транзистора 9. В этом случае схема будет работать на срыв колебаний.

Предмет изобретения

1. Устройство для защиты обслуживающего персонала при работе на прессах, содержащее смонтированный на станине перед рабочей зоной прееса емкостной датчик, соединенный через усилитель и фильтр с ключевым элементом управления, отличающееся тем, что, 5 с целью упрощения устройства и повышения

его надежности, усилитель снабжен обратной связью, образованной емкостным мостом, в одно из плеч которого включен емкостной датчик.

1о 2. Устройство по и. 1, отличающееся тем, что, с целью повышения чувствительности устройства и упрощения конструкции емкостного датчика, последний выполнен в виде металлической рамки.

478750

Фие 2
