Бетонная смесь

Бетонная смесь

Иллюстрации

Показать все

Реферат

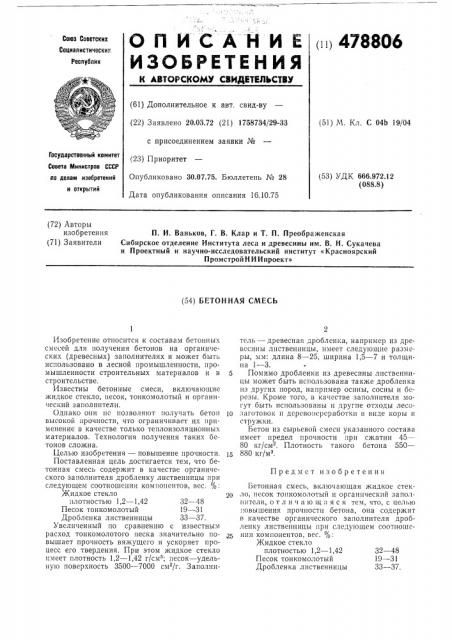

О П И С А Н И Е ппп 47880 6

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 20.03,72 (21) 1758734/29-33 с присоединением заявки № (23) Приоритет

Опубликовано 30.07.75. Бюллетень № 28

Дата опубликования описания 16.10.75 (51) М. Кл. С 04b 19/04

Государственный комитет

Совета Министров СССР ло делам изобретений н открытий (53) УДК 666.972.12 (088.8) (72) Авторы изобретения (71) Заявители

П. И. Ваньков, Г. В. Клар и Т. П. Преображенская

Сибирское отделение Института леса и древесины им. В. Н. Сукачева и Проектный и научно-исследовательский институт «Красноярский

Промстрой Н И И проект» (54) БЕТОННАЯ СМЕСЪ

Предмет изобретения

Изобретение относится к составам бетонных смесей для получения бетонов на органических (древесных) заполнителях и может быть использовано в лесной промышленности, промышленности строительных материалов и в строительстве.

Известны бетонные смеси, включающие жидкое стекло, песок, тонкомолотый и органический заполнители.

Однако они пс позволяют получать бетон высокой прочности, что ограничивает их применение в качестве только теплоизоляционных материалов. Технология получения таких бетонов сложна.

Целью изобретения — повышение прочности.

Поставленная цель достигается тем, что бетонная смесь содержит в качестве органического заполнителя дробленку лиственницы при следующем соотношении компонентов, вес. %: жидкое стекло плотностью 1,2 — 1,42 32 — 48

Песок тонкомолотый 19 — 31

Дробленка лиственницы 33 — 37.

Увеличенный по сравнению с известным расход тонкомолотого песка значительно повышает прочность вяжущего и ускоряет процесс его твердения. При этом жидкое стекло имеет плотность 1,2 — 1,42 г/см, песок — удельную поверхность 3500 †70 см /г. Заполнитель — древесная дробленка, например из древесины лиственницы, имеет следующие размеры, мм: длина 8 — 25, ширина 1,5 — 7 и толщина 1 — 3.

5 Помимо дробленки из древесины лиственницы может быть использована также дробленка из других пород, например осины, сосны и березы. Кроме того, в качестве заполнителя могут быть использованы и другие отходы лесо1о ".àãîòoíoê и дсревоперсработкп в виде коры и стружки.

Бетон из сырьевой смеси указанного состава имеет предел прочности при сжатии 45—

80 кг/см . Плотность такого бетона 550—

15 880 кг/мз.

Бетонная смесь, включающая жидкое стекло, песок тонкомолотый и органический заполнители, отл и чаю щи яся тем, что, с целью повышения прочности бетона, она содержит в качестве органического заполнителя дробленку лиственницы при следующем соотношении компонентов, вес. %: жидкое стекло плотностью 1,2 — 1,42 32 — 48

Песок тонкомолотый 19--31

Дробленка лиственницы 33 — 37.
