Реферат

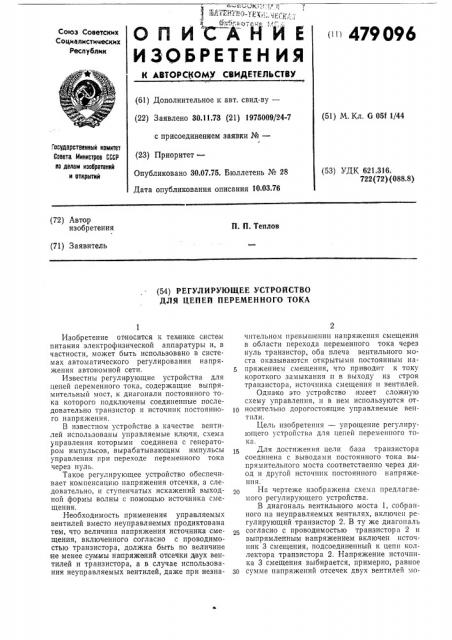

СПИ АНИЕ

ИЗОБРЕТЕЫ ИЯ

< 479096

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 30.11.73 (21) 1975009/24-7 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 30.07.75. Бюллетень № 28

Дата опубликования описания 10.03.76 (51) М. Кл. G ОИ 1/44

Государственный комитет

Савета Министров СССР

110 делам изобретений и открытий (53) УДК 621.316.

722(72) (088.8) (72) Автор изобретения

П. П. Теплов (71) Заявитель (54) РЕГУЛИРУЮЩЕЕ УСТРОЙСТВО

ДЛЯ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА

Изобретение относится к технике систвм питания электрофизической аппаратуры и, в частности, может быть использовано в системах автоматического регулирования напряжения автономной сети.

Известны регулирующие устройства для цепей переменного тока, содержащие выпрямительный мост, к диагонали постоянного тока которого подключены соединенные последовательно транзистор и источник постоянного напряжения.

В известном устройстве в качестве вентилей использованы у правляемые ключи, схема управления которыми соединена с генератором импульсов, вырабатывающим импульсы управления при переходе переменного тока через нуль.

Такое регулирующее устройство обеспечивает компенсацию напряжения отсечки, а следовательно, и ступенчатых искажений выходной формы волны с помощью источника смещения, Необходимость применения управляемых вентилей вместо неуправляемых продиктована тем, что величина напряжения источника смещения, включенного согласно с проводимостью транзистора, должна быть по величине

Бе менее суммы напряжений отсечки двух вентилей и транзистора, а в случае использования неуправляемых вентилей, даже при незначительном превышении напряжения смещения в области перехода переменного тока через нуль транзистор, оба плеча вентильного»оста оказываются открытыми постоянным напряжением смещения, что приводит к току короткого замыкания и в выходу из строя транзистора, источника смещения и вентилей.

Однако это устройство имеет сложенную схему управления, и в нем используются ото носительно дорогостоящие управляемые вентили.

Цель изобретения — упрощение регулирующего устройства для цепей переменного тока.

Для достижения цели база транзистора соединена с выводами постоянного тока выпрямительпого моста соответственно через диод и другой источник постоянного напряжения.

На чертеже изображена схема предлагаемого регулирующего устройства.

В диагональ вентильного моста 1, собранного на неуправляемых вентилях, включен регулирующий транзистор 2. В ту же диагональ согласно с проводимостью транзистора 2 и выпрямленным напряжением включен источник 3 смещения, подсоединенный к цепи коллектора транзистора 2. Напряжение источника 3 смещения выбирается, примерно, равное зо сумме напряжений отсечек двух вентилей мо479096

Составитель В. Широков

Техред А. Камышннкова

Корректор Н. Аук

1 едактор А. Купрякова

Заказ 7689 Изд, 1655 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

МОТ, Загорский филиал

3 ста 1 и транзистора 2. Положительный зажим источника 3 смещения через диод 4 подключен к базе регулирующего транзистора 2. Нагрузка 5 включена последовательно с регулирующим устройством и источником б переменного напряжения. Источник 7 постоянного напряжения включен между базой и эмиттером транзистора 2.

Устройство работает следующим образом, Синусоидальное напряжение источника б в зависимости от своей полярности открывает одну из пар вентилей. При этом управляемая проводимость транзистора 2, величина которой определяется сигналом управления источника 7, и источника 3 смещения оказываются подключенными к силовой цепи регулятора.

Так как величина напряжения источника 3 смещения выбирается примерно равной сумме напряжения отсечек вентилей и транзистора 2, то ток нагрузки не претерпевает искажений в области перехода тока через нуль.

При напряжении источника 3 смещения, превышающем суммарное напряжение отсечек, вентильный мост 2 оказывается открытым этим напряжением на промежуток времени, 3а который синусоидальное напряжение еще не достигнет величины напряжения источника смещения, но уже превысит суммарное напряжение отсечки. На это же время положительное напряжение источника 3 смещения

4 открывает диод 4 и обеспечивает запирание транзистора 2, предотвращая этим короткое замыкание источника смещения через вентили моста 1. Как только синусоидальное на5 пряжение источника б превысит напряжение источяика смещения, диод 4 закрывается положительным выпрямленным напряжением, а транзистор 2 открывается.

Таким образом, искажения устраняются до

10 уровня, определяемого разбросом величин напряжения отсечки отдельных экземпляров вентилей и проводимости транзисторов.

Введение нелинейной обратной связи необходимо, чтобы предотвратить замыкание ис15 точника смещение, которое привело бы к выходу из строя самого источника смещения, транзистора и вентилей моста.

Предмет изобретения

Регулирующее устройство для цепей переменного тока, содержащее выпрямительный мост, к диагонали постоянного тока которого подключены соединенные последовательно транзистор и источник постоянного напряжения, отличающееся тем, что, с целью упрощения устройства, база транзистора соединена с выводами постоянного тока выпрямительного моста соответственно через диод и другой

80 источник постоянного напряжения.
