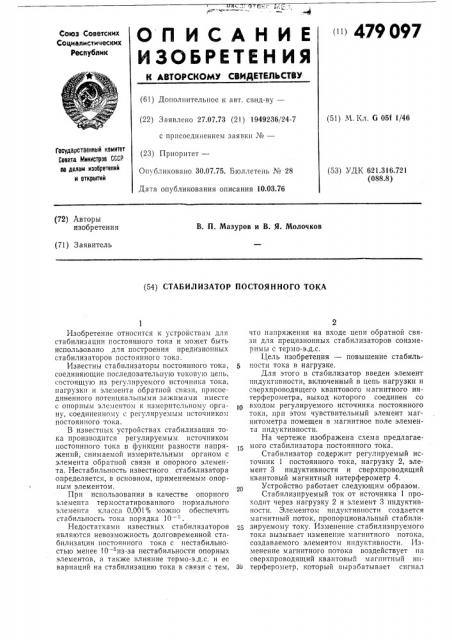

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сбюз СО88тски%

СОЦИалиСтииЕСКиХ

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 27,07.73 (21) 1949236/24-7 с присоединением заявки %в (23) Приоритет—

Опубликовано 30.07,75. Бюллетень М 28 (51) М. Кл. G 051 1/46

Государственный комитет

Совета Министров СССР

re делам изобретений и открытий (53) УДК 621.316.721 (088.8) Дата опубликования описания 10.03.76 (72) Авторы изобретения

В. П. Мазуров и В. Я. Молочков (71) Заявитель (54) СТАБИЛИЗАТОР ПОСТОЯННОГО ТОКА

Изобретение относится к устройствам для стабилизации постоянного тока и может быть использовано для построения предизионных стабилизаторов постоянного тока.

Известны стабилизаторы постоянного тока, соединяющие последовательную токовую цепь, состоящую из регулируемого источника тока; нагрузки и элемента обратной связи, присоединенного потенциальными зажимами вместе с опорным элементом и измерительному органу, соединенному с регулируемым источником постоянного тока.

В известных устройствах стабилизация тока производится регулируемым источником постоянного тока в функции разности напряжений, снимаемой измерительным органом с элемента обратной связи и опорного элемента. Нестабильность известного стабилизатора определяется, в основном, применяемым опорным элементом.

При использовании в качестве опорного элемента термостатированного нормального элемента класса 0,001О/о можно обеспечить стабильность тока порядка 10

Недостатками известных стабилизаторов являются невозможность долговременной стабилизации постоянного тока с нестабильностью менее 10 — "из-за нестабильности опорных элементов, а также влияние термо-э.д.с. и ее вариаций на стабилизацию тока в связи с тем, 2 что напряжения на входе цепи обратной связи для прецизионных стабилизаторов соизмеримы с термо-э.д.с.

Цель изобретения — повышение стабиль5 ности тока в нагрузке.

Для этого в стабилизатор введен элемент пндуктивности, включенный в цепь нагрузки и сверхпроводящего квантового магнитного интерферометра, выход которого соединен со входом регулируемого источника постоянного тока, при этом чувствительный элемент магнитометра помещен в магнитное поле элемента пндуктивности.

На чертеже изображена схема предлагаемого стабилизатора постоянного тока.

Стабилизатор содержит регулируемый источник 1 постоянного тока, нагрузку 2, элемент 3 индуктивности и сверхпроводящий квантовый магнитный интерферометр 4.

Устройство работает следующим образом.

Стабилизируемый ток от источника 1 проходит через нагрузку 2 и элемент 3 индуктивности. Элементом индуктивпости создается магнитный поток, пропорциональный стабили23 зируемому току. Изменение стабилпзируемого тока вызывает изменение магнитного потока, создаваемого элементом нндуктивности. Изменение магнитного потока воздействует па сверхпроводящий квантовый магнитный ип30 терферометр, который вырабатывает сигнал

479097

Составитель В. Широков

Техред А. Камышникова

Редактор А. Купрякова

Корректор Н. Стельмах

Заказ 7689 Изд. 1655 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4/5

МОТ, Загорский филиал отрицательнои обратной связи, подаваемый на вход регулируемого источника постоянного тока.

При использовании сверхпроводящего квантового магнитного интерферометра с чувствительностью к изменению магнитного поля

10 — т rc (а следовательно, и к очень малым значениям изменения стабилизируемого тока, создающего этот поток), предлагаемый стабилизатор позволяет стабилизировать постоянный ток с нестабильностью менее 10 — при высокой долговременной стабильности, 4

Предмет изоб р ет ен и я

Стабилизатор постоянного тока, содержащий регулируемый источник постоянного тока, соединенный одним из выводов с выходной

5 клеммой, отличающийся тем, что, с целью повышения стабильности тока в нагрузке, последовательно в выходную цепь включена катушка индуктивностн, в магнитное поле которой помещен чувствительный элемент сверхпроводящего квантового магнитного интерферометра, при этом выход последнего подключен ко входу регулируемого источника постоянного тока.
