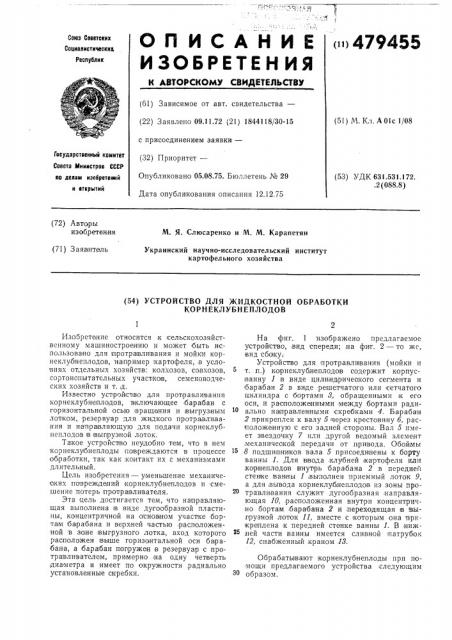

ОПИСАНИЕ

ИЗОЬЕЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено 09.11.72 (21) 1844118/30-15 (51) М. Кл. А 01с 1/08 с присоединением заявки— (32) Приоритет—

Опубликовано 05.08.75. Бюллетень № 29

Дата опубликования описания 12.12.75

Государственный комитет

Совета Министров СССР ио делам нэобретений и открытий (53) УДК 631.531.1 72. .2 (088.8) (72) Авторы кзобретения

М. Я. Слюсаренко и М. М. Карапетян (71) Заявогтель

Украинский научно-исследовательский институт картофельного хозяйства (54) УСТРОЙСТВО ДЛЯ ЖИДКОСТНОЙ ОБРАБОТКИ

КОРНЕКЛУБНЕПЛОДОВ

Изобретение относится к сельскохозяйственному машиностроению и может быть использова1но для п ротра вливания и мойки корнеклубнеплодов, на пример картофеля, .в условиях отдельных хозяйств: колхозов, совхозов, сортоиопытательных участков, семеноводческих хозяйств и т. д.

Известно уст ройст во для протра вливания корнеклубнеплодов, включающее барабан с горизонтальной осью вращения и выгрузным лотком, резервуар для жидкого протравливания и направляющую для подачи корнеклубнеплодов ie выпруз ной лоток.

Такое устройство неудобно тем, что в нем корнеклубнеплоды по вреждаются в процессе обработки, так как ко нтакт их с механизмами длительный.

Цель изооретения — уменьшение механиче GKHx:ïoâðåæäåíèé корнеклубнеплодов и смешение потерь протравливателя.

Эта цель .достигается тем, что направляющая выполнена в виде дугообразной пластины, концентричной на основном участке борта м ба рабана и верхней частью расположенной в зоне выгрузного лотка, вход которого расположен вьоше горизонтальной оси барабана, а барабан погружен в резервуар с протравливателем, примерно на одну четверть диаметра и имеет по окружности .радиально установленные скребки.

На фиг. 1 изображено предлагаемое устройство, вид спереди;,на фиг. 2 — то же, вид сбоку.

Устройство для протравлтования (мойки и т.,п.) корнеклубнеплодо в содержит корпус ванну 1 в виде цилиндрического сегмента и барабашки 2 в виде решетчатого или сетчатого цилиндра с бортами 8, обращенными к его оси, и расположенными между бортами радиально на правлен ными скребками 4. Барабан

2 прикреплен к валу 5 через крестови ну б, расположенную с его задней стороны. Вал 5 имеет звездочку 7 или другой ведомый элемент механичеакой передачи от .при вода. Обоймы

8 .подшипников вала 5 присоединены к борту ванны I. Для ввода клубней картофеля илп корнеплодов внутрь барабана 2 в передней стенке ванины 1,выполнен приемный лоток 9, а для,вывода корнеклу бнеплодо в из зоны протравливания служит дугообразная направляющая 10,,расположенная внутри концентрично оортам барабана 2 и переходящая в выпрузной лоток 11, вместе с которым она прикреплена к передней стенке ванны 1. В ниж2о ней части ванны имеется сли вной патрубок

12, снабженный краном 18.

Обрабатывают корнеклубнеплоды при помощи предлагаемого устройства следующим

30 образом.

479455

Предмет изобретения

11 z

PEg

Юуг. 5

Риг.g

Составитель В. Чесноков

Техред Л. Казачкова

Корректор В, Гутман

Редактор В. Смирягина

Заказ 1095/1596 Изд. № 926 Тираж 619 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. сПатент> т-т .

1 р i протравливаHI:è в IBBIIHv 1 заливают примерно а /, ее высоты раствор или суспензию соотзет,"твующего препарата и этот уро вень годдержнвают в процессе обработки, доливая жидкость по мере уноса. Кран 18 сливного патрубка 12 ilpH протравливании заирыт.

Клубня картофеля или корнеплоды, подаваемые транспортером 14, скатываются io .приемному лотку 9 внутрь ванны 1 и,пспадают между бертами бараоана 2, который, вращая-b, перемещает их при,взаимном перекатыв-1нии, оье";!e÷èiaài0ùåì равномерное покрытие раствором или суспензисй препарата, вдоль па правляющей 10 к выгруз ному лотку 11. На участке от поверхности жидкости до выгрузного лотка 11 избыток раствора (суспензии) стекает через просветы в решетчатом барабане 2, что обвопечивает минимальный расход химпкатсв. После завершения с бработки откры1вают,кран 18 и остаток препарата сливают.

Моют корнеплоды так же, как и протравлива|от, .перподическги сливая грязную воду, а при значительной загрязненности корнеклубнеплодов моют их в проточной всуе, регулируя расход воды краном 18, который постоянно открыт.

Предлагаемое устройство -,росто в изготовлены, обслужи ванин и надежно IB габоте. Для чего дозировку протравливателя проводят, поскольку при погружении корнеклубнеплодо-

В раствор на их пов"рхно "ти автоматически откладывается равномерная пленка, обеспечп5 лающая минимальный расход, препарата. Есл гпротравливание ведут в суспензии препарата, бараоан,выполняет одно временно функцию мешалки, что препят "твует осаждению твердых частиц.

Устройство для жидкостной ооработки корнеклубнеплодсв, например протравли вания, включающее барабан с горизонтальной о.ью враьцсния и выгрузным лотком, резервуар для жидкого протравливателя и направллющуlo для подачи корне клубнеплодоB B,лыгрузной лоток, отличающееся тем, что, с целью умень20 щения механпческих повреждений корнеклуснеплодов и снижения потерь протра вливателя, напразляющая выполнена в виде дугообраз ной пластины, концентричной на основном участке бортам барабана и 1верхней частью

25 рааположенной в зоне выгрузното лотка, вход которого распо".îæåí выше горизонтальной оси барабана, а бараоан погружен в резервуар с протравливателем, примерно, на одну четверть диаметра и иьмеет по окружности раЗ0 диально установленные скребки.
