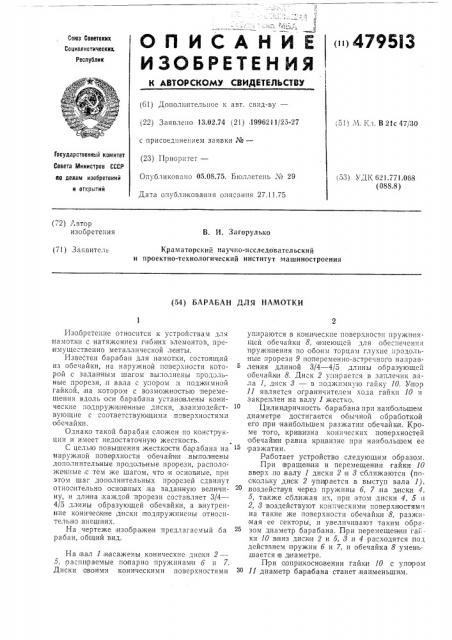

< ) 4795I3

Союз Советских

Соииалистическик, Реслублик

-I

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву— (22) Заявлено 13.02.74 (21) 1996211/25-27 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 05.08.75. Бюллетень ¹ 29

Дата опубликования описания 27.11.75, 51) М, I ;ë. В 21с 47/30

Государственнь,й комитет

Совета Министров СССР ио девам изобретелий и открытий (53) УДК 621.771.068 (088.8) (72) Автор изобретения

В. И. Загорулько

Краматорский научно-исследовательский и проектно-технологический институт машиностроения (71) Заявитель(54} БАРАБАН ДЛЯ НАМОТКИ

Изобретение относится к устрой"твам для намотки с натяжением гибких элементов, преимущественно металлической ленты.

Известен барабан для намотки, состоящий из обечайки, на наружной поверхности которой с заданным шагом выполнены продольные прорези, и .вала с:уларом и поджимной гайкой,,на .котором с возможностью перемещения вдоль оси барабана установлены конические подпружиненные диски,,взаимодействующие с соответствующими .поверхностями обечайки.

Однако такой барабан сложен по конструкции и имеет недостаточную жесткость.

С целью повышения жесткости барабана на наружной поверхности обечайки .выпал невы дополнительные продольные про рези, расположенные с тем же шагом, что и основные, при этом шаг дополнительных про резей сдвинут относительно ocHQBHblx,íà заданную величину, и длина;каждой прорези со"тавляет 3/4 —4/5 длины образующей обечайки, а внутренние конические диски подпружинецы относительно .внешних.

На чертеже изображен предлагаемый ба рабан, оощий вид.

На вал 1 насажены конические диски 2—

5, распп1раемые попарно пружинами б и 7.

Диски авоими коническими поверхностями упираются в конические поверхности пружинящей обечайки 8, имеющей для обеспечения пружипения по обоим торцам глухие продольные прорези 9 попеременно-,встречного направления дл.иной 3/4 — 4/5 длины образующей обечайии 8. Диск 2 у:ирается в заплечик вала 1, диск 8 — в поджпмную гайку 10. Упор

11 является ограничителем хода гайки 10 и закреплен на валу 1 жестко.

ЦилиндричноcTb барабана прп наибольшем диаметре достигается обычной обработкой

его ттри наибольшем разжатии обечайии. Кроме того, кривизна конических поверхностей обечайжи равна кривизне при наибольшем ее разжатии.

Работает устройство следующим образом.

При вращении и перемещении гайки 10 вверх по валу 1 диски 2 и 8 сближаются (поскольку диск 2 упи рается в выступ вала 1), воздействуя через пружины б, 7 1на д иски 4, 5, также, сближая их, прп этом диски 4, 5 и

2, 8 воздействуют коническими поверхностямп на такие же поверхности обечайки 8, разжимая ее секторы, и увели кивают таким образом диаметр барабана. При перемещении га1 ки 10 .в низ диск и 2 и 5, 8 и 4 расходятся под действием пружин б и 7, и обечайка 8 уменьшается IB .диаметре.

При GQIIpHêîñíîâåíèè гайки 10 с упором

11 диаметр барабана станет наименьшим.

4 9 13

Предмет изобретения

Составитель В, Муконин

Техред Т, МиРонова

Корректор В. Гутман

Редактор Е. Сотник

Заказ 1080/1538 Изд. ¹908 Тираж 968 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушскгя наб., д, 4/5

Тип, Харьк. фнл. пред. «Патент»

Барабан для намотки, состоящий из обечайки, .иа наружной, поверхности которой с заданным шагом выполнены продольные прорези, и вала с упором и поджнмной гайкой, на котором с возможностью перемещения вдоль осп барабана установлены конические подпружиненные диски, .взаимодейству1ощие с соответствующими поверхностями обечайки, отличаюи1ийсл тем, что, с целью повышения его жесткости, на наружной поверхности ооечайки выполнены дополнительные продольные прорези, расположенные с тем же итагом, что н осно вные, пр.1 этом шаг дополнительных прорезей сдвинут относительно основных на заданную величину, и длина каждой прорези составляет 3/4 — 4/Б длины образующей обечайки, а внутренние;<онические диски подпру10 жпнены относительно внешних.
