Устройство для навивки пружин

Устройство для навивки пружин

Иллюстрации

Показать все

Реферат



I -< библио т "1

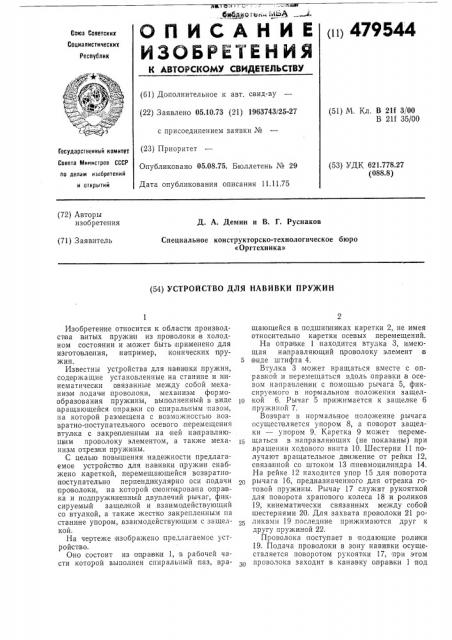

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ шт 479544

Сова Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 05.10.73 (21) 1963743/2527 с,присоединением заявки № (51) М. Кл. В 21f 3/00

В 21f 35/00

Государственный комитет (23) Приори е

Совета Министров СССР

Опубликовано 05.08.75. Бюллетень № 29 (53) УДК 621.778.27 (088.8) по делам изобретений и oINpblTHN

Дата опубликования описания 11.11.75 (72) Авторы изобретения

Д. А. Демин и В. Г. Руснаков

Специальное конструкторско-технологическое бюро

«Оргтехника» (71) Заявитель (54) УСТРОЙСТВО ДЛЯ НАВИВКИ ПРУЖИН

Изобретение относится к области производспва BHTbIx пружин из npoiBQJIQKH в холодном состоянии и может быть применено для изготовления, напри мер, конических пружин.

Известны устройства для HBiBH BKH пру?кин, соде р?кащие установленные на станине и Kinнематичеоки Овязанные между собой механиз м подач и проволоки, механизм qIopMQобразования пружины, выполненный в виде вращающейся оправки со спиральным пазом, па которой размещена с возможностью возвратно-поступательного осевого перемещения втулка с закрепленным на ней направляющ им проволоку элементом, а так?ке механизм от резаки пруж.ины.

С целью повышения надежности предлагаемое устройство для навивки пружин снабжено .кареткой, перемещающейся возвратнопаступательно перпендикулярно оси подачи проволоки, на которой смонтирована onpaiBка и подпружиненный двуллечий рычаг, фиксируемый защелкой и взаимодействующий со втулкой, а также жестко закрепленным па станине упором, взаимодействующим с защелкой.

На чертеже,изобр а?кено предлагаемое устP OHCTtBO.

Оно состоит из on paeKH 1, в рабочей части которой выполнен спиральный паз, вращающейся в подшипниках каретки 2, не имея относительно каретки осевых перемещений.

На оправке 1 находится втулка 3, имеющая на правляющий проволоку элемент IB

5 виде штифта 4.

Втулка 3 может вращаться вместе с оправкой и перемещаться вдоль оправки,в осевохт направлении с помощью рычага 5, фиксируемого в нормальном положении защелIp кой 6. Рычаг 5 прижимается к защелке 6 пружиной 7.

Возврат в нормальное положение рычага осущест вляется упором 8, а поворот защелки — упором 9. Каретка 9 может переме15 щаться в направляющих (не показаны) при вращении ходового винта 10. Шестерни 11 получают вращательное д в ижение от рейки 12, связанной со штоком 13 пне вмоцилиндра 14.

На рейке 12 находится упор 15 для поворота рычага 16, предназначенного для отрезка готовой пружины. Рычаг 17 служит рукояткой для поворота храпового колеса 18 и роликов

19, кинематически связанных между собой шестернями 20. Для захвата проволоки 21 роликами 19 последние прижимаются друг к другу пружиной 22.

Проволока поступает в подающие ролики

19. Подача проволоки в зону навивки осуществляется по воротом рукоятки 17, при этом проволока заходит в канавку олравки 1 под

479544 штифт 4. В конце поворота рукоятки 17 включается пневмосистема станка, в результате чего воздух подается в нижнюю полость п нввмоцилиндра 14, Шток 13, перемещая рейку 12, вращает шестерни И, ходовой винт 10 и оправку 1. Штифт 4 в начале нави вки Iljpоиз водит опибан ие ноподвижной про волоски вокруг опра вки 1. Далее в результате сил трения между про волокой и оправкой и частичного заклинивания irrpoiaoлоки между оправкой и штифто м прои сход ит захват п ро волоки, С этого момента проволочка на вивается на вращающуюся оправку 1, Одновременно с вращательным движением оправка 1 получает поступательное движение вдоль своей оси аместе с кареткой

2 от ходового винта 10, После полной навивки пружины на оп равку 1 защелка 6, перемещаясь вместе с кареткой 2, находит на упор 9 и освобождает рычаг 5, который под действием пружины 7 резко отводит втулку 3 с штифтом 4. С отводом штифта 4 на виэка пружины прек ращается, и под дейст вивм сил упругости происходит отдача .пружины, а оправка 1, продолжая вращаться, вывинчивается из готовой пружины.

В .конце хода рей ки 12 yinop 15 поворачивает рычаг 1,6, производя отрезку готовой пружины.

Далее происходит переключение подачи воздуха из нижней полости IB верхнюю IIQлость пневмоцилиндра 14, при этом осуществляется холостой ход, в результате которого все элементы устройсгва iB03IBpàùàþò ñÿ в исходное положение.

Предмет изобретения

Устройство для навивки пружин, содержащее установленные на станине и кинематически связанные между собой механизм подачи проволоки,,механизгм фор мообуазо15 вания пружины, выполнен ный в,виде вращающейся оправками со апиральным пазом, на которой размещена с возможностью воз вратно- поступательного осевого перемещения втулка с закрепленным на ней на пра вляю20 щим проволочку элементом, а также механизм отрезки пружины, отл и ч а ю щ ее с я терм, что, с целью по|вышения на дежности устройства в работе, оно снабжено кареткой, перемещающей ся:воз кратно- поступательно

25 пер пенди кулярно оси подачи проволоки, на которой омо нтиро вана оправка и подпруж иненный д1вуплечий рычаг, фиксируемый защелкой и взаимодействующий со втулкой, а также жестко закрепленным на станине у поЗ0 ром, взаимодействующим с защелкой.

479544

Составитель И. Хотяная

Текред T. Курилко

Корректоры: Т. Фисенко и А. Степанова

Редактор М. Бродская

Типография, пр. Сапчнова, 2

Заказ 2747/8 Изд. № 935 Тираж 966 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
