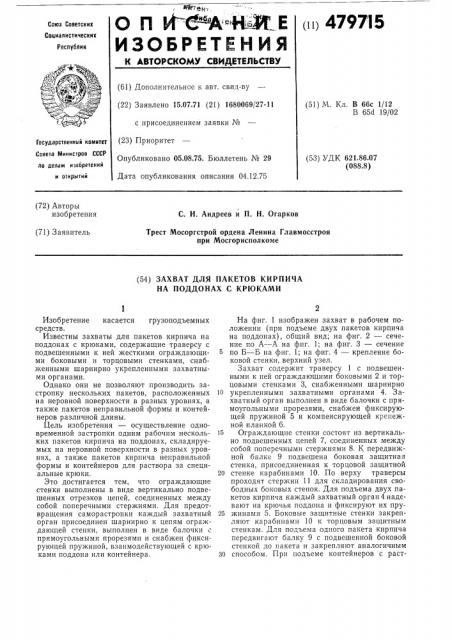

Q 1 1 P ЙД еффдЩ

ИЗОБРЕТЕНИЯ ттт1 4797I5

Саюа Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 15.07.71 (21) 1680069/27-11 с присоединением заявки № (23) Приоритет

Опубликовано 05.08.75. Бюллетень № 29

Дата опубликования описания 04,12.75 (51) М Кл В 66с 1/12

В 65d 19/02

Государственный комитет

Совета тттинистрав СССР по делам нзабретений и OTKpbiTHH (53) УДК 621.86.07 (088.8) (72) Авторы изобретения

С. И. Андреев и П. H. Огарков (71) Заявитель

Трест Мосоргстрой ордена Ленина Главмосстроя при Мосгорисполкоме (54) ЗАХВАТ ДЛЯ ПАКЕТОВ КИРПИЧА

НА ПОДДОНАХ С КРЮКАМИ

Изобретение касается грузоподъемных средств.

Известны захваты для пакетов кирпича на поддонах с крюками, содержащие траверсу с подвешенными к ней жесткими ограждающими боковыми и торцовыми стенками, снабженными шарнирно укрепленными захватными органами.

Однако они не позволяют производить застропку нескольких пакетов, расположенных на неровной поверхности в разных уровнях, а также пакетов неправильной формы и контейнеров различной длины.

Цель изобретения — осуществление одновременной застропки одним рабочим нескольких пакетов кирпича на поддонах, складируемых на неровной поверхности в разных уровнях, а также пакетов кирпича неправильной формы и контейнеров для раствора за специальные крюки.

Это достигается тем, что ограждающие стенки выполнены в виде вертикально подвешенных отрезков цепей, соединенных между собой поперечными стержнями. Для предотвращения саморастропки каждый захватный орган присоединен шарнирно к цепям ограждающей стенки, выполнен в виде балочки с прямоугольными прорезями и снабжен фиксирующей пружиной, взаимодействующей с крюками поддона или контейнера.

На фиг, 1 изображен захват в рабочем положении (при подъеме двух пакетов кирпича на поддонах), общий вид; на фиг. 2 — сечение по А- — А на фиг. 1; на фиг. 3 — сечение

5 по Б — Б на фиг. 1; на фиг. 4 — крепление боковой стенки, верхний узел.

Захват содержит траверсу 1 с подвешенными к ней ограждающими боковыми 2 и торцовыми стенками 3, снабженными шарнирно

1О укрепленными захватными органами 4. Захватный орган выполнен в виде балочки с прямоугольными прорезями, снабжен фиксирующей пружиной 5 и компенсирующей крепежной планкой 6.

15 Ограждающие стенки состоят из вертикально подвешенных цепей 7, соединенных между собой поперечными стержнями 8. К передвижной балке 9 подвешена боковая защитная стенка, присоединенная к торцовой защитной

20 стенке карабинами 10. По верху траверсы проходят стержни 11 для складирования свободных боковых стенок. Для подъема двух пакетов кирпича каждый захватный орган 4 надевают на крючья поддона и фиксируют их пру25 жинами 5. Боковые защитные стенки закрепляют карабинами 10 к торцовым защитным стенкам. Для подъема одного пакета кирпича передвигают балку 9 с подвешенной боковой стенкой до пакета и закрепляют аналогичным

50 способом. При подъеме контейнеров с раст479715

Фиг.1 вором или при разгрузке пакетов кирпича боковые защитные стенки не применяются— их поднимают и укладывают на стер>кни траверсы.

Предмет изобретения

1. Захват для пакетов кирпича на поддонах с крюками, содержащий траверсу с подвешенными к ней ограждающими боковыми и торIJîBûMè стенками, снабженными шарнирно укрепленными захватными органами, отл нч а ю шийся тем, что с целью осуществления одновременной застропки нескольких пакетов, а также пакетов неправильной формы и контейнеров, ограждающие стенки выполнены в виде вертикально подвешенных отрезков цепей, соединенных между собой поперечными стержнями.

2. Захват по п. 1, а тл и ч а ю щи и с я тем, что каждый захватный орган выполнен в виде балочки с прямоугольными прорезями и снаб>кен фиксирующей пружиной, взаимодействующей с крюками поддона.
