Раствор для химической обработки молибдена

Раствор для химической обработки молибдена

Иллюстрации

Показать все

Реферат

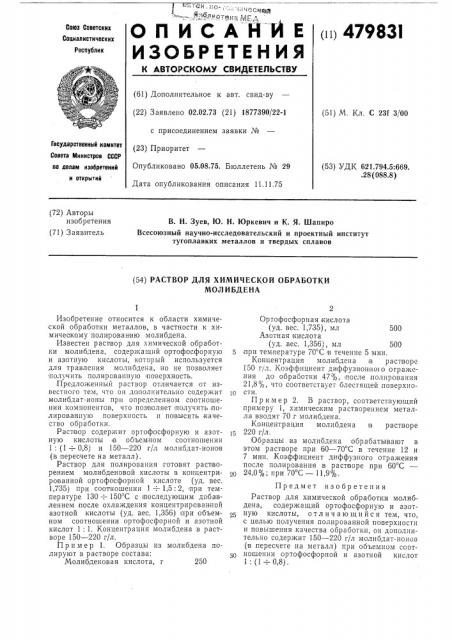

ОЛИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1и1 47983I

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 02.02.73 (21) 1877390/22-1 с присоединением заявки № (23) Приоритет

Опубликовано 05.08.75. Бюллетень № 29

Дата опубликования описания 11.11.75 (51) М. Кл. С 23f 3/00

Государственный комитет

Совета Министров СССР ло делам изобретений (53) УДК 621.794.5:669. .28 (088.8) и открытий (72) Авторы изобретения (71) Заявитель

В. Н. Зуев, Ю. Н. Юркевич и К. Я. Шапиро

Всесоюзный научно-исследовательский и проектный институт тугоплавких металлов и твердых сплавов (54) РАСТВОР ДЛЯ ХИМИЧЕСКОЙ ОБРАБОТКИ

МОЛ ИБДЕНА

500

Изобретение относится к области химической обработки металлов, в частности к химическому полированию молибдена.

Известен раствор для химической обработки молибдена, содержащий ортофосфорную и азотную кислоты, который используется для тра вления молибдена, но не позволяет получить полированную поверхность.

Предложенный раствор отличается от известного тем, что он дополнительно содержит молибдат-ионы при определенном соотношении компонентов, что поз в оляет .получить полированную поверхность и повысить качество обработки.

Раствор содержит ортофосфорную и азотную кислоты в ооъемном соотношении

1: (1 —: 0,8 и 150 — 220 г/л молибдат-ионо в (в пересчете на металл).

Раствор для полирования готовят растворением молибденовой кислоты в концентрированной ортофосфорной кислоте (уд. вес.

1,735) при соотношении 1 —: 1,5: 2, при температуре 130 —: 150 С с |последующим добавлением после охлаждения концентрированной азотной кислоты (уд. вес. 1,356) при объемном соотношении ортофосфорной и азотной кислот 1: 1. Концентрация молибдена в растворе 150 — 220 г/л.

П р и.м е р 1. Образцы из молибдена полируют в растворе состава:

Молибденовая кислота, г 250

Ортофосфорная кислота (уд. вес. 1,735), мл 500

Азотная кислота (уд.,вес. 1,356), мл

5 при температуре 70 С в течение 5 мин.

Концентрация молибдена iB растворе

150 г/л. Коэффициент диффузионного отражения до обработки 47%, после полирования

21,8%, что соответствует блестящей .поверхно о с1и.

П р им ер 2. В раствор, соответствующий примеру 1, химическим растворением металла вводят 70 г молибдена.

Концентрация молибдена в растворе

1в 220 г/л.

Образцы из молибдена обрабатывают в этом растворе при 60 — 70 С в течение 12 и

7 мин. Коэффициент диффузного отражения после полирования в растворе при 60 С

24,0%; и р и 70 С вЂ” 11,9% .

Предмет изобретения

Раствор для химической обработки молибдена, содержащий ортофосфорную и азотную кислоты, отличающийся тем, что, с целью получения полированной по верхности и повышения, качества обработки, он дополнительно содержит 150 — 220 г/л молибдат-ионов (в пересчете на металл) при объемном соотношении ортофосфорной и азотной кислот

1: (1 —: 0,8).
