Дифференциальный каток для прикатки покрытий из рулонных материалов

Дифференциальный каток для прикатки покрытий из рулонных материалов

Иллюстрации

Показать все

Реферат

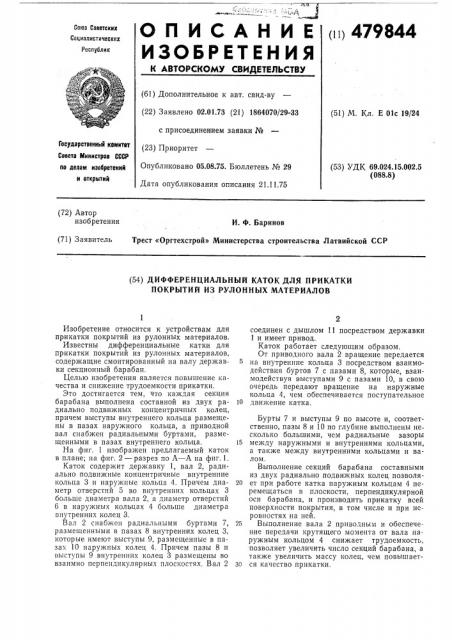

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ((i) 479844

Союз Советских

Социалистических

Республик (61) Дополнительное к авт, свид-ву (22) Заявлено 02.01.73 (21) 1864070/29-33 с присоединением заявки № (23) Приоритет

Опубликовано 05.08.75. Бюллетень № 29

Дата опубликования описания 21.11.75 (51) М. Кл. Е Olc 19/24

Государственный комитет

Совета Министров CCCP по делам изобретений и открытий (53) УДК 69.024.15.002.5 (088.8) (72) Автор изобретения

И. Ф. Баринов (71) Заявитель Трест «Оргтехстрой» Министерства строительства Латвийской ССР (54) ДИФФЕРЕНЦИАЛЬНЪ|Й КАТОК ДЛЯ ПРИКАТКИ

ПОКРЫТИЙ ИЗ РУЛОННЫХ МАТЕРИАЛОВ

Изобретение относится к устройствам для прикатки покрытий из рулонных материалов.

Известны дифференциальные катки для прикатки покрытий из рулонных материалов, содержащие смонтированный на валу державки секционный барабан.

Целью изобретения является повышение качества и снижение трудоемкости прикатки.

Это достигается тем, что каждая секция барабана выполнена составной из двух радиально подвижных концентричных колец, причем выступы внутреннего кольца размещены в пазах наружного кольца, а приводной вал снабжен радиальными буртами, размещенными в пазах внутреннего кольца.

На фиг. 1 изображен предлагаемый каток в плане; на фиг. 2 — разрез по А — A на фиг. 1.

Каток содержит державку 1, вал 2, радиально подвижные концентричные внутренние кольца 3 и наружные кольца 4. Причем диаметр отверстий 5 во внутренних кольцах 3 больше диаметра вала 2, а диаметр отверстий

6 в наружных кольцах 4 больше диаметра внутренних колец 3.

Вал 2 снабжен радиальными буртами 7, размещенными в пазах 8 внутренних колец 3, которые имеют выступы 9, размещенные в пазах 10 наружных колец 4, Причем пазы 8 и выступы 9 внутренних колец 3 размещены во взаимно перпендикулярных плоскостях, Вал 2 соединен с дышлом 11 посредством державки

1 и имеет привод.

Каток работает следующим образом.

От приводного вала 2 вращение передается на внутренние кольца 3 посредством взаимодействия буртов 7 с пазами 8, которые, взаимодействуя выступами 9 с пазами 10, в свою очередь передают вращение на наружные кольца 4, чем обеспечивается поступательное

10 движение катка.

Бурты 7 и выступы 9 по высоте и, соответственно, пазы 8 и 10 по глубине выполнены несколько большими, чем радиальные зазоры

15 между наружными и внутренними кольцами, а также между внутренними кольцами и валом.

Выполнение секций барабана составными из двух радиально подвижных колец позволя20 ет при работе катка наружным кольцам 4 перемещаться в плоскости, перпендикулярной оси барабана, и производить прикатку всей поверхности покрытия, в том числе и при неровностях на ней.

25 Выполнение вала 2 приводным и обеспечение передачи крутящего момента от вала наружным кольцом 4 снижает трудоемкость, позволяет увеличить число секций барабана, а также увеличить массу колец, чем повышает30 ся качество прикатки.

479844

Предмет изобретения Риг 3

Составитель В. Матвеев . Техред Л. Казачкова

Редактор М. Васильева

Корректор В. Брыксина

Заказ 2801/15 Изд. №. 924 Тираж 619 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Дифференциальный каток для прикатки покрытий из рулонных материалов, содержащий смонтированный на валу державки секционный барабан, отлич ающийся тем, что, с целью повышения качества прикатки и снижения трудоемкости, каждая секция барабана выполнена составной из двух радиально подвижных концентричных колец, причем выступы внутреннего кольца размещены в пазах на5 ружного кольца, а приводной вал снабжен радиальными буртами, размещенными в пазах внутревнего кольца.
