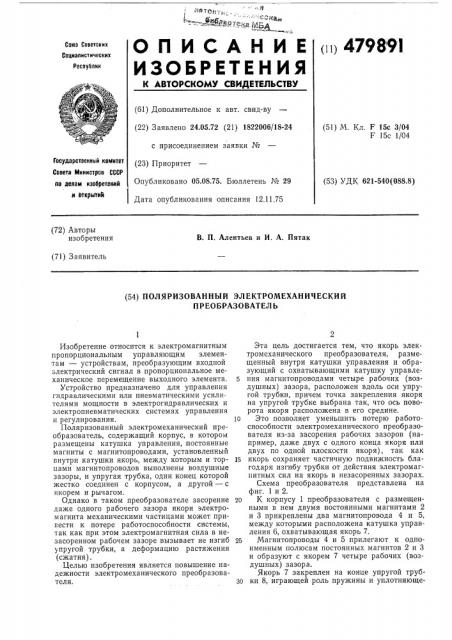

О П И С А Н И Е (11) 479891

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 24.05.72 (21) 1822006/18-24 с присоединением заявки № (23) Приоритет

Опубликовано 05.08,75. Бюллетень ¹ 29

Дата опубликования описания 12.11.75 (51) М. Кл. F 15с 3/04

F 15c 1/04

Государственный комитет

Совета Министров СССР ло делам изобретений и открытии (53) УДК 621-540(088.8) (72) Авторы изобретения

В. П. Алентьев и И. А. Пятак (71) Заявитель (54) ПОЛЯРИЗОВАННЫЙ ЭЛЕКТРОМЕХАНИЧЕСКИЙ

ПРЕОБРАЗОВАТЕЛЬ

Изобретение относится к электромагнитным пропорциональным управляющим элементам — устройствам, преобразующим входной электрический сигнал в пропорциональное механическое перемещение выходного элемента.

Устройство предназначено для управления гидравлическими или пневматическими усилителями мощности в электрогидравлических и электропневматических системах управления и регулирования.

Поляризованный электромеханический преобразователь, содержащий корпус, в котором размещены катушка управления, .постоянные магниты с магнитопроводами, установленный внутри катушки якорь, между которым и торцами магнитопроводов выполнены воздушные зазоры, и упругая трубка, один конец которой жестко соединен с корпусом, а другой — с якорем и рычагом.

Однако в таком преобразователе засорение даже одного рабочего зазора якоря электромагнита механическими частицами может привести к потере работоспособности системы, так как при этом электромагнитная сила в незасоренном рабочем зазоре вызывает не изгиб упругой трубки, а деформацию растяжения (сжатия).

Целью изобретения является повышение надежности электромеханического преобразователя.

Эта цель достигается тем, что якорь электромеханического преобразователя, размещенный внутри катушки управления и образующий с охватывающими катушку управле5 ния магнитопроводами четыре рабочих (воздушных) зазора, расположен вдоль оси упругой трубки, причем точка закрепления якоря на упругой трубке выбрана так, что ось поворота якоря расположена в его средине.

10 Это позволяет уменьшить потерю работоспособности электромеханического преобразователя из-за засорения рабочих зазоров (например, даже двух с одного конца якоря или двух по одной плоскости якоря), так как

15 якорь сохраняет частичную подвижность благодаря изгибу трубки от действия электромагпитных сил на якорь в незасоренных зазорах.

Схема преобразователя представлена на фиг. 1 и 2.

20 К корпусу 1 преобразователя с размещенными в нем двумя постоянными магнитами 2 и 3 прикреплены два магнитопровода 4 и 5, между которыми расположена катушка управления 6, охватывающая якорь 7.

25 Магнитопроводы 4 и 5 прилегают к одноименным полюсам постоянных магнитов 2 и 3 и образуют с якорем 7 четыре рабочих (воздушных) зазора.

Якорь 7 закреплен на конце упругой трубз0 ки 8, играющей роль пружины и уплотняюще479891

Предмет изобретения

Составитель О. Гудкова

Техред 3. Тараненко

Корректор В. Брыксина

Редактор Л. Утехина

Заказ 2749/11 Изд. № 949 Тираж 833 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 го элемента. Второй конец трубки закреплен в корпусе 1.

Внутри трубки 8 помещен выходной рычаг

9, жестко связанный с якорем 7.

При подаче на катушку управления 6 управляющего электрического сигнала якорь 7 поворачивается вокруг своей оси, причем угол поворота определяется жесткостью трубки 8 и моментом, создаваемым электромагнитной силой. Перемещение якоря 7 передается выходному рычагу 9, свободный конец которого, перемещаясь, может, например, изменять гидравлические или пневматические сопротивления типа сопло — заслонка 10 и 11.

Поляризованный электромеханический преобразователь, содержащий корпус, в котором

5 размещены катушка управления, постоянные магниты с магнитопроводами, установленный внутри катушки якорь, между которым и торцами магнитопроводов выполнены воздушные зазоры, и упругая трубка, один конец которой

10 жестко соединен с корпусом, а другой — с якорем и рычагом, отлич ающийся тем, чтс, с целью повышения надежности работы преобразователя, в нем якорь установлен вдоль оси упругой трубки.
