Реферат

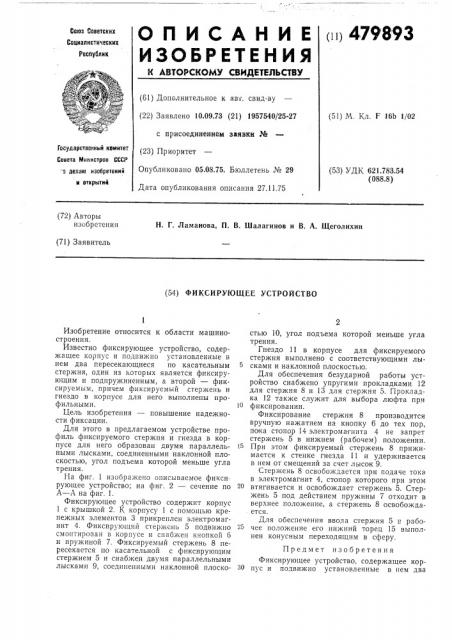

((() 479 893

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со)оа Советских

Социалистических

Республик (61) Дополнительное к авг. саид-ву (22) Заявлено 10.09.73 (21) 1957540/25-27 с присоединением заявки №

ГосУлаРствсвный комитет (23) Пр ор

Совета Миинстров СССР о делам я3обрвтевяя ОпУбликовано 05 08,75 Бюллетень М 29 (51) М. Кл. F 16Ь 1/02 (53) УДК 621.783.54 (088.8) и открытий

Дата опубликования описания 27.11.75 (72) Авторы изобретения

H. Г. Ламанова, П. В. Шалагинов и В. А. Щеголихин (71) Заявитель (54) ФИКСИРУЮЩЕЕ УСТРОЙСТВО

Изобретение относится к области машиностроения.

Известно фиксирующее устройство, содержащее корпус и подвижно установленные в нем два пересекающиеся по касательным стержня, один из которых является фиксирующим и подпружиненным, а второй — фиксируемым, причем фиксируемый стержень и гнездо в корпусе для него выполнены профильными.

Цель изобретения — повышение надежности фиксации.

Для этого в предлагаемом устройстве профиль фиксируемого стержня и гнезда в корпусе для него образован двумя параллельными лысками, соединенными наклонной плоскостью, угол подъема которой меньше угла трения.

На фиг. 1 изображено описываемое фиксирующее устройство; на фиг. 2 — сечение по

А — А на фиг. 1.

Фиксирующее устройство содержит корпус

1 с крышкой 2. К корпусу 1 с помощью крепежных элементов 3 прикреплен электромагнит 4. Фиксируюгций стержень 5 подвижно смонтирован в корпусе и снабжен кнопкой 6 и пружиной 7. Фиксируемый стержень 8 пересекается по касательной с фиксирующим стержнем 5 и снабжен двумя параллельными лысками 9, соеди»епными наклонной плоскостью 10, угол подъема которой меньше угла трения.

Гнездо 11 в корпусе для фиксируемого стержня выполнено с соответствующими лысками и наклонной плоскостью.

Для обеспечения безударной работы устройство снабжено упругими прокладками 12 для стержня 8 и 13 для стержня 5. Прокладка 12 также служит для выбора люфта при

1о фиксировании.

Фиксирование стержня 8 производится вручную нажатием на кнопку 6 до тех пор, пока стопор 14 электромагнита 4 не запрет стержень 5 в нижнем (рабочем) положении. и При этом фиксируемый стержень 8 прижимается к стенке гнезда 11 и удерживается в нем от смещений за счет лысок 9.

Стержень 8 освобождается при подаче тока в электромагнит 4, стопор которого при этом втягивается и освобождает стержень 5. Стержень 5 под действием пружины 7 отходит в верхнее положение, а стержень 8 освобождается.

Для обеспечения ввода стержня 5 в рабочее положение его нижний торец 15 выполнен конусным переходящим в сферу.

Предмет изобретения

Фиксирующее устройство, содержащее корз0 пус »ем два

479893

Л4 11

Составитель И. Проконичев

Редактор Е. Братчикова Техред 3. Тараненко Корректор В. Брыксина

Заказ 2813/9 Изд. № 940 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений н открытий

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 пересекающихся по касательным стержня, один из которых является фиксирующим и подпружиненным, а второй — фиксируемым, причем фиксируемый стержень и гнездо в корпусе для него выполнены профильными, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности фиксации, профиль фиксируемого стержня и гнезда в корпусе для него образованы двумя параллельными лысками, соединенными наклонной плоскостью, угол подъема которой меньше угла трения.
