Предохранительный клапан с разрушаемым штифтом

Предохранительный клапан с разрушаемым штифтом

Иллюстрации

Показать все

Реферат

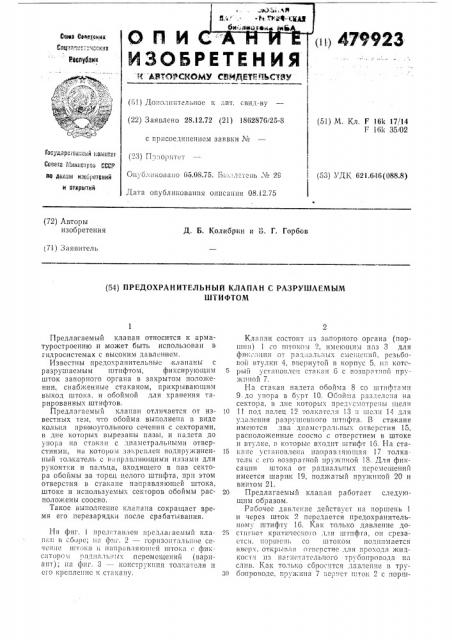

(61) Допогип тельное к авт. свид-ву (22) Заявлено 28.12.72 (21) 1862876!25-8 (51) М. Кл. F 16k. 17/14

F 161< 35i02 с присоединением заявки ¹

locj JIl1r» ее(((ык кок(((т»т

Совета ;Ië(rветроо СССР (23) Пэиоритет (53) УДК 621.616(088.8) Опубликовано 05,08,75. Б((, лстепь № 29 т(о делам изо(ретеиий и открытий

Дата опубликоваьп(я описания 08.12.75 (72) Авторы изобретения

Д. Б. Колибрин и 8. Г. Горбов (71) Заявитель (54) ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН С РАЗРУШАЕМЫМ

ШТИФТОМ

Предлагаемый(клапан относится к арматуростроению и может быть использован в гидрооистемах с высоким давлением.

H3BpcTHbl предохранительные (:о(звань(с разрушаемым штифтом, фиксирующим шток запорного органа в закрытом положении, снабженные стаканом, прикрывающим выход штока, и обоймой для хранения тарированных штифтов.

Предлагаемый клапан отличается от известных тем, что обойма выполнена в виде кольца прямоугольного сечения с секторами, в дне котopr.lx вырезаны пазы, и надета до упора на стакан с днаметральпыми отверстиями, на котором закреплен подпружиненEIblA (олкатель с направляющими пазами для рукоятки и пальца, входящего в паз сектора обоймы за торец целого штифта, при этом отверстия в стакане направляющей штока, штоке и используемых секторов обоймы расположены соосно.

Такое выполнение клапана сокращает время его перезарядки после срабатывания.

На фпг. 1 I!pcl((тавлен предлагаемый клапан В сбОрс; r(;. (pr«2 — — 0pr!30((T0(0!.II(re се (сн ((с ll(T(3((r(н н((пр я Вл я (оп(ей и(тока (. фик . саторОм р I;I lë.ll lb!x перемещений (вариант); па фиг. 3 — конструкция толгкателя и

cI0 крепление к стакану.

Клапан состоит пз запорного органа (поршн;() 1 со п(токо.,(?, имеющим паз 3 для фи(:clrrrrrr 0Т рад,(а.чь((ь(х смсп(салий, резьбовой втулки 4, ввсрнутой (3 корпус 5, Il„котс5 рьш установлен стакан 6 с возврат ой npyiKIrr(ой 7.

На стакан надета обойма 8 со штифтами

9 до упора в б рт 10. Обойма разделе. (а на сектора, в дне которы предуспотреВ щели

10 11 под палец 12 толкатсля 13 .(щсл 14 для удаления разрушенного штифта. Б стакане имеются;(ва диаметр",,ll,íû отверстия 15, расположенные соосно с отверстием в штоке и вг лке, B которые входит штифт 16. На стаI5 капе установлена на(прав Ia;0!цая 17 толка

TpJIrr с ег0 Возвратной пру?!кипой 20 и винтом 21.

20 Предлагаемый клапан работает следующим образом.

Рабочее давление действует на поршень 1 и через шток 2 передается предохранительному штифту 16. Как только давление до25 стпгнет критического для штпфга, он срезается, порше:и, с0 штоком подшкт(ается

Вверх, открывая отверстие для прохода жидкостrl пз нагнстатсльного труоопровода IIEI слив. Kак только сбросится давление в труз0 бопроводе, пружина 7 ".cp rñò (пток 2 с порш 3 нем в исходное ролржение. Для ввода в от-верстия 15 очередного штифта из обоймы необходимо нажать на толкатель 13, при этом палец 12, захватив новый штифт, введет его в рабочее положение, вытолкнув остатки разрушенного штифта, и клапан будет готов к работе. Толкатель же под действием пружины 18 вернется в исходное положение. Оставшиеся штифты под собственным весом опустятся и нижний штифт 9 встанет напротив отверстия 15.

Для поворота обоймы и установки против отверстий 15 другого сектора со штифтами нужной тарировки необходимо палец 12 толкателя 13 отвести назад (на фиг. 1 вправо), высвободив его из щели 11 обоймы 8, затем повернуть обойму 8 вокруг стакана б и, опустив толкатель 13, вставить палец 12 в щель

1:1 выбранного сектора. Палец 12, встав в щель, фиксирует обойму в выбранном положении. Нижний штифт 9 .под воздействием толкателя выталкивает из рабочего гнезда разрушенный штифт 1б, который, попадая в свободный сектор обоймы 8 через щель 14, выпадает, а новый штифт занимает рабочее положение. Для предотвращения осевого смещения отверстий в штоке и направляющей штока шток 2 под действием пружины 7

479923

:- -- садится - до упора . на торец направляющей штока 4. для предотвращения радиального смещения отверстий вдоль направляющей штока

5 имеется паз 3 по длине несколько большей хода штока при его подъеме. В этот паз входит шари1к 19, поджатый пружиной 20 и винтом 21. Шарик, пружина-и винт вставляются в отверстие в на правляющей штока 4, 10

Предмет изобретения

Предохранительный клапан с разрушаемым штифтом, фиксирующим шток запорного органа, снабженный cTBIKBtHOM, прикры15 вающим выход штока, и обоймой для тарированных штифтов, отличающийся тем, что, с целью сокращения времени перезарядки клапана, обойма вы полнена в виде кольца прямоугольного сечения с секторами, в

20 дне которых вырезаны пазы, и надета до упора на стакан с диаметральны ми отверстиями, на котором закреплен подпружиненный толкатель с направляющими пазами для рукоятки и пальца, входящего в паз секто25 ра обоймы за торец целого штифта, при этом отверстия в старикане, направляющей штока, штоке и используемых секторов обоймы расположены соосно.

479923

12

4)cia. 2
