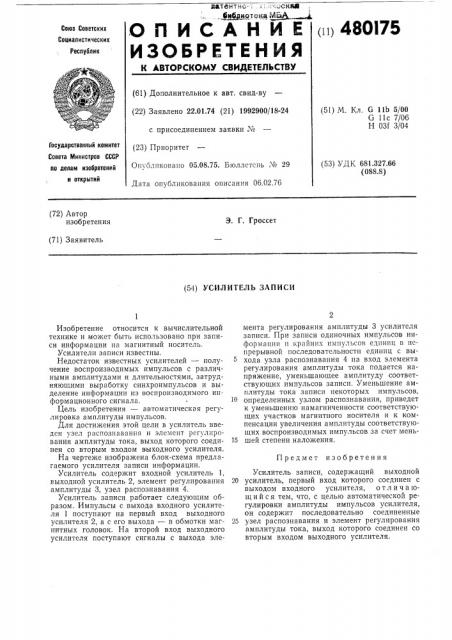

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 22.01.74 (21) 1992900/18-24 с присоединением заявки М (23) Приоритет

Ог;олпкова о 05.08.75. Ьюллетспь ¹ 29 (51) М. Кл. G 11b 5/00

G 11с 7/06

Н 03f 3/04

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 681.327.66 (088.8) Дата опубликования описания 06.02.76 (72) Автор изобретения

Э. Г. Гроссет (71) Заявитель (54) УСИЛИТЕЛЬ ЗАПИСИ

Изобретение относится к вычислительной технике и может быть использовано при записи информации ца магнитный носитель.

Усилители записи известны.

Недостаток известных усилителей — получение воспроизводимых импульсов с различными амплитудами и длительностями, затрудняющими выработку синхроимпульсов и выделение информации из воспроизводимого информационного сигнала.

Цель изобретения — автоматическая регулировка амплитуды импульсов.

Для достижения этой цели в усилитель введсн узел распознавания и элемент рсгулирования амплитуды тока, выход которого соединен со вторым входом выходного усилителя.

На чертеже изображена блок-схема предлагаемого усилителя записи информации.

Усилитель содержит входной усилитель 1, выходной усилитель 2, элемент регулирования амплитуды 3, узел распознавания 4.

Усилитель записи работает следующим образом. Импульсы с выхода входного усилителя 1 поступают на первый вход выходного усилителя 2, а с его выхода — в обмотки магнитных головок. На второй вход выходного усилителя поступают сигналы с выхода элемента регулирования амплитуды 3 усилителя записи. При записи одиночных импульсов информации и крайних импульсов единиц в непрерывной последовательности единиц с выхода узла распознавания 4 на вход элемента регулирования амплитуды тока подается напряжение, уменьшающее амплитуду соответствующих импульсов записи. Уменьшение амплитуды тока записи некоторых импульсов, 10 определенных узлом распознавания, приведет к уменьшению намагниченности соответствующих участков магнитного носителя и к компенсации увеличения амплитуды соответствующих воспроизводимых импульсов за счет мень15 шей степени наложения.

Предмет изобретения

Усилитель записи, содержащий выходной

20 усилитель, первый вход которого соединен с выходом входного усилителя, о т л и ч а ющ и и ся тем, что, с целью автоматической регулировки амплитуды импульсов усилителя, он содержит последовательно соединенные

25 узел распознавания и элемент регулирования амплитуды тока, выход которого соединен со вторым входом выходного усилителя.

480!75

Составитель А. Воронин

Техред 3, Тараненко Корректоры: Е. Давыдкина и В. Дод

Редактор Н. Вирко

Типография, пр. Сапунова, 2

Заказ 41/3 Изд. № 73 Тираж 648 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
