<и) 489ISf

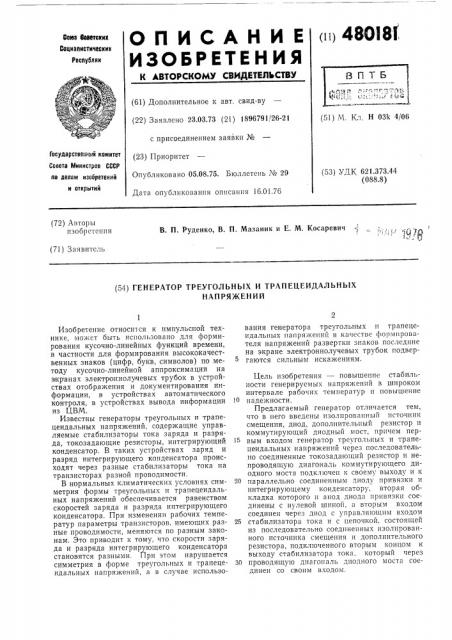

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Воветских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 23.03.73 (21) 1896791/26-21 с присоединением заявки № (23) Приоритет

Опубликовано 05.08.75. Бюллетень ¹ 29

Дата опубликования описания 16.01.76 (51) М. Кл, Н 031< 4/06

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.373.44 (088.8) (72) Авторы изобретения

В. П. Руденко, В. П. Мазаник и Е, M. Косаревич (71) Заявитель (54) ГЕНЕРАТОР ТРЕУГОЛЬНЫХ И ТРАПЕЦЕИДАЛЪНЪ|Х

НАПРЯЖЕН И Й

Изобретение относится к импульсной технике, мо>кет быть использовано для формирования кусочно-линейных функций времени, в частности для формирования высококачественных знаков (цифр, букв, символов) по методу кусочно-линейной аппроксимации на э кранах электроннолучевых трубок в устройствах отображения и документирования информации, в устройствах автоматического контроля, в устройствах вывода информации из ЦБМ.

Известны генераторы треугольных и трапецеидальных напряжений, содержащие управляемые стабилизаторы тока заряда и разряда, токозадающие резисторы, интегрирующий конденсатор. В таких устройствах заряд и разряд интегрирующего конденсатора происходят через разные стабилизаторы тока на транзисторах разной проводимости.

В нормальных климатических условиях симметрия формы треугольных и трапецеидальных напряжений обеспечивается равенством скоростей заряда и разряда интегрирующего конденсатора. При изменении рабочих температур параметры транзисторов. имеющих разные проводимости, меняются по разным законам. Это приводит к тому, что скорости заряда и разряда интегрирующего конденсатора становятся разными. При этом нарушается симметрия в форме треугольных и трапецеидальных напря>кений, а в случае использования генератора треугольных и трапецеидальных напряжений в качествс формирователя напряжений развертки знаков последние на экране электроннолучевых трубок подвергаются сильным искажениям.

Цель изобретения — повышение стабильности генерируемых напряжений в широком интервале рабочих температур и повышение

10 надежности.

Предлагаемый генератор отличается тем, что в него введены изолированный источник смещения, диод, дополнительный резистор и коммутирующий диодный мост, причем пер15 BbIM входом генератор треугольных и трапецеидальных напряжений через последовательно соединенные токозадающий резистор и непроводящую диагональ коммутирующего диодного моста подключен к своему выходу и к

20 параллельно соединенным диоду привязки и интегрирующему конденсатору, вторая обкладка которого и анод диода привязки соединены с нулевой шиной, а вторым входом соединен через диод с управляющим входом

25 стабилизатора тока и с цепочкой, состоящей из последовательно соединенных изолированного источника смещения и дополнительного резистора, подключенного вторым концом к выходу стабилизатора тока, который через

30 проводящую диагональ дподного моста соединен со своим входом.

480181

ЗО

Ня фиг. 1 изображена принципиальная электрическая схема генератора; на фиг. 2 показаны эпюры няпря>кений на двух входя.: и выходе генератора.

Генератор содержит токозадающий резистор 1, коммутирующий диодный мост 2 с

;тнодами 3 — 6, интегрирующий конденсатор 7, диод привязки 8, дпо", 9, стабилизатор тока

10 на транзисторах 11, 12 и резисторе 13, изо."ироваlll ый источник смещения 14, дополни",.1ь11ый рез исто в 15.

Р .бота генератора треугольных и трапеIeII..1ал1п1ых напряжений рассматривается по

-.лектрпческой схеме (1)>иг. 1) и по эпюрам наII.>яжеппй (фиг. 2) .

В исходном состоянии (момент времени, ;) ;I;! вход а генератора поступает отрица-е,"::,!Ib!é уровен. напряжения (диаграмма б,, ; — tI), à IIH управляющий вход в — поло>кительчый (диаграмма г, to — t,), превышающий . .-.к-.íI!å источника смещения 14. Прц этом ,чио" 9 закры", и ток протекает по цепи: нулевая ш,il!a, диод 8,,чпод 6, стабилизатор тока 1О. диод 3, токо;aëà!oùèé резистор 1, вход а генератора, В такте 4 — ti напряжение па

; нтегриру1ощем конденсаторе 7 равно нулю.

В момент времени 11 меняется фаза сигнала, поступающего на вход а. При этом конденсатор 7 начинает заряжаться по цепи: вход а, резистор 1, диод 4, стабилизатор тока 10,,чпод 5, конденсатор 7, нулевая шина.

В форме выходного пяпря>кения появляется участок заряда а конденсатора 7. В мо,:ент времени t> на вход в,поступает отрицательный уровень напряжения. При этом диод

9 открывается, и отрицательное напряжение ерез источник смещения 14 и резистор 15 прикладывается к аноду диода 5. Диод закрывается, и заряд конденсатора 7 прекраiI",ается. В форме выходного напря>кения образуется горизонтальная площадка е, которая существует до момента E-.. В момент t3 напряжение на входе в вновь становится положите.чьнь1м, диод 9 закрывается, диод 5 открывается, и конденсатор 7 продолжает заряжаться до момента ti. В этот момент на вход а поступает уровень на пря>кения, близкий к (— Е), и конденсатор 7 начинает разряжаться по цепи: конденсатор 7, диод 6, стабилизатор тока 10, диод 3, токозадающий резистор 1, вход а. Скорость разряда конденсатора при этом равна скорости заряда. Она определяется сопротивлением резистора 1 и емкостью конденсатора 7. В форме выходного напряжения ооразуется участок разряда ж.

Разряд конденсатора 7 прекращается в момент ;, когда отр1щятельным уровнем напряжения па входе в открывается диод 9 и закрыватся диод 3. В форме напряжения начиная с момента tq образуется вторая горизонта,чьная площадка в. Л момент t, 1;a вход в поступает положительный уровень напряжеIiI я, диод 9 закрывается, а диод 3 открывается., и кондеHcатор 7 продолжает разря>каться. В форме выхо1цого напряжения образует4 ся второй участок разряд". ж. Разряд конденсатора 7 заканчивается в момент 47, когда напряже11 е па входе а становится близким к (+Е). С этого момента формирование участков заряда и разряда в форме выходного напряжения происходит по аналогии с вышеописа IIIIIii. Диод 9 пречотвращает влияние по,чо>кительпого уровня управляющего сигнала, поступающего на вход а, на работу стабилизатора тока. Транзистор 12 стабилизирует токи заряда (разряда), протекающие через транзистор 11, пезистор 1 и диодный мост 2, при колебании питающих напря>кений - L.

Таким образом, в предло>кенном генераторе треугольных и трапецеидяльных няпря>кений интегрирующий конденсатор запяжается и разряжается через один и тот >ке стаоилизатор тока, в результате,сго скоэости заряда и разряда одинаковы.

Кроме того, применение о>п1ого стабилизатора тока лозволяет реализовывать его на «ремниевых транзисторах, даю1ц11х возможность расширить диапазоны рабочих тем тератур устройства. При изменении температуры в широких пределах параметры стабилизатора тока несколько изме!BIoTcI!, но это приводит к изменению не формы выход;пих напряжений, а их амплитуд. Следовательно, сохраняется высокое качество формируемых знаков и возмо>кно лишь изме1c ilèå 1.х размеров.

Надежность устройства повьпцается благодаря замене ",êòiiâíû>; элементов второго стаб11 чиз 1торя пяссивнhl. IH э, c,LII i аi iII диодного моста.

Предмет изобретения

Генератор треугольных и трапецеидальных напря>кеций, содержащий стабилизатор тока с управляющим входом. токозадающий резистор, иитегрирующий конденсатор, диод привязки, о т л и ч à . n шийся тем, что, с целью повышения стабильности генерируемых напряжений в широком интервале рабочих температур и повы1пения надежности, в него введены изолированный источник смещения, диод, дополнительный резистор и коммутирующий диоднь1й мост, причем первым входом генератор через последовательно соединенные токозядя1ощпй резистор и непроводящую диагональ коммутирующего диодного моста подключен к своему выходу и к параллельно соединенным диоду при вязки и интегрируюц1ему коц,ченсятору, вторая обкладка которого и п1од диода привязки соединены с пулевой шиной. я вторым входом соединен через диод с управляющим входом стабилизатора тока и с цепочкой, состоящей из после;1овательно соеди1.еги1ых изолированного источника сме1цсния и дополнительного резистора, почк чючечп10ГО вторь1м концом к Выходу стабилизатора тока, который через проводян1ло диагональ днод1нгго:.:оста соединен со

СВОИМ ВХОДОМ.
