Взрывонепрницаемый электрический аппарат

Взрывонепрницаемый электрический аппарат

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Республик

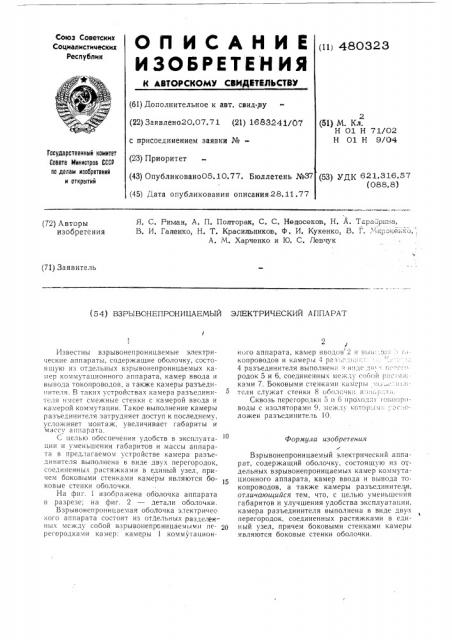

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 48О328 (61) Дополнительное к авт. свид-ву (22) Заявлено20.07.71 (21) 1683241/07 с присоединением заявки №вЂ” (23) Приоритет (43) Опублнковано05. 10.77. Бюллетень №З7 (45) Дата опубликования описания28.11.77

2 (51) М. Кл.

Н 01 Н 71/02

Н 01 Н 9/04

Гасударственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 621,316.57 (088. 8) Я, С. Риман, А, П. Попторак, С. С. Недосеков, Н. А. Тарабрпна, В, И. Галенко, Н. Т. Красильников, Ф. И. Кукенко, B. Г, "iпронеь.;о,, A. М. Харченко и Ю. С. Левчук (72) Авторы изобретения (71) Заявитель (54) B3PbIBOHEHP0HI4UAENbJA Л КТРИ 1ЕСКИЙ AHHAPAT

Известны взрывонепроницаемые электрические аппараты, содержащие оболочку, состоящую из отдельных взрывонепроницаемых камер коммутационного аппарата, камер ввода и вывода токопроводов, а также камеры разъедиI,èTåëÿ. В таких устройствах камера разъединителя имеет смежные стенки с камерой ввода и камерой коммутации. Такое выполнение камеры разъединителя затрудняет доступ к последнему, усложняет монтаж, увеличивает габариты и массу аппарата.

С целью обеспечения удобств в эксплуатации и уменьшения габаритов и массы аппарата в предлагаемом устройстве камера разъединителя выполнена в виде двух перегородок, соединенных растяжками в единый чзел, причем ооковыми стенками камеры являются боковые стенки оболочки.

На фиг. 1 изображена оболочка аппарата в .разрезе; на фиг. 2 — детали оболочки.

Взрывонспроницаемая оболочка электрического аппарата состоит из отдельных разделенHhlx между собой взрывонепроницаемыми пе- Qp регородками камер: камеры 1 коммутацион2

tI 0ÃO 2II!!2p3T3 камер ВВОДОВ н Вы ь:.,О,:. копроводов и камеры 4 раз с .:..

4 разъединителя выполнен» . В;I р дн : и;"г родок 5 и 6, соединенных меж,1у <обой I!. - .ñ: :Вж ками 7. Боковыми стенками камеры тсля служат стенки 8 оболочки агп!; :.:тн.

Сквозь перегородки 5 и 6 проходя1 гэкопроводы с изоляторами 9, между котор::;и.:,.;г:v.— л о же н р аз ъеди н и тел ь О.

Формула изобретения г

Взрывонепроницаемый электрический аппарат, содержащий оболочку, состоящую из отдельных взрывонепроницаемых камер коммутационного аппарата, камер ввода и вывода токопроводов, а также камеры раз ьединител я, отличающийся тем, что, с целью уменьшения габаритов и улучшения удобства эксплуатации, камера разъединителя выполнена в виде двух перегородок, соединенных растяжками в единый узел, причем боковыми стенками камеры являются боковые стенки оболочки.

480328

Составитель В. Мясникова

Техрсд О.,Луговая Корректор И. Гоксич

Р«.и р В. гас. ьдман

3акяз !Обг! 42 Тираж 976 Подписное! !1! ИР!11И I осударствснного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва. Ж-35, Раушская наб., д. 4/5 гйи а. 11! !1 «Лат«нт», г. Ужгород, ул. Проектная, 4
