Устройство для присоединения сельскохозяйственной машины к трактору

Устройство для присоединения сельскохозяйственной машины к трактору

Иллюстрации

Показать все

Реферат

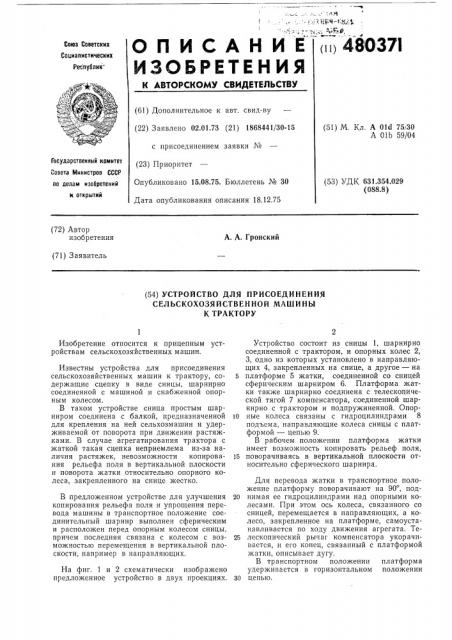

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<11> 48037!

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 02.01.73 (21) 1868441/30-15 (51) М. Кл. А 0)d 75 30

А 01b 59(04 с присоединением заявки ¹

Государственный комитет

Совета Министров СССР по делам изобретений к открытий (23) Приоритет

Опубликовано 15.08.75. Бюллетень № 30

Дата опубликования описания 18.12.75 (53) УДК 631.354.029 (088.8) (72) Автор изобретения

А. А. Гронский (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРИСОЕДИНЕНИЯ

СЕЛЪСКОХОЗЯЙСТВЕННОЙ МАШИНЫ

К ТРАКТОРУ платформа положении

Изобретение относится к прицепным устройствам сельскохозяйственных машин.

Известны устройства для присоединения сельскохозяйственных машин к трактору, содержащие сцепку в виде спицы, шарнирно соединенной с машиной и снабженной опорным колесом.

В таком устройстве спица простым шарниром соединена с балкой, предназначенной для крепления на ней сельхозмашин и удерживаемой от поворота при движении растяжками. В случае агрегатирования трактора с жаткой такая сцепка неприемлема из-за наличия растяжек, невозможности копирования рельефа поля в вертикальной плоскости и поворота жатки относительно опорного колеса, закрепленного на спице жестко.

В предложенном устройстве для улучшения копирования рельефа поля и упрощения перевода машины в транспортное положение соединительный шарнир выполнен сферическим и расположен перед опорным колесом сницы, причем последняя связана с колесом с возможностью перемещения в вертикальной плоскости, например в направляющих, На фиг. 1 и 2 схематически изображено предложенное устройство в двух проекциях.

Устройство состоит из сницы 1, шарнирно соединенной с трактором, и опорных колес 2, 3, одно из которых установлено в направляющих 4, закрепленных на снице, а другое — на

5 платформе 5 жатки, соединенной со сницей сферическим шарниром 6. Платформа жатки также шарнирно соединена с телескопической тягой 7 компенсатора, соединенной шарнирно с трактором и подпружиненной. Опор10 ные колеса связаны с гидроцилиндрами 8 подъема, направляющие колеса сницы с платформой — цепью 9.

В рабочем положении платформа жатки имеет возможность копировать рельеф поля, 15 поворачиваясь в вертикальной плоскости относительно сферического шарнира.

Для перевода жатки в транспортное положение платформу поворачивают на 90, под20 нимая ее гидроцилиндрами над опорными колесами. При этом ось колеса, связанного со сницей, перемещается в направляющих, а колесо, закрепленное на платформе, самоустанавливается по ходу движения агрегата. Те25 лескопический рычаг компенсатора укорачивается, и его конец, связанный с платформой жатки описывает дугу.

В транспортном положении удерживается в горизонтальном

30 цепью.

480371

Предмет изобретения

Фиг. 2

Составитель К. Василенко

Техред E. Подурушина

Корректоры: Е. Давыдкина и В. Дод

Редактор Н. Коган

Заказ 3061/7 Изд. № 1764 Тираж 619 Подписное

ПНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб, д. 4, 5

Типография, пр, Сапунова, 2

Устройство для присоединения сельскохозяйственной машины к трактору, например жатки, содержащее сцепку в виде сницы, шарнирно соединенной с машиной и снабженной опорным колесом, отличающееся тем, что, с целью улучшения копирования

1 рельефа поля и упрощения перевода машины в транспортное положение, соединительный шз;:нир выполнен сферическим и расположен перед опорным колесом спицы, причем по5 следняя связана с колесом с возможностью перемещения в вертикальной плоскости, например в направляющих.
