Реферат



о и и-е эс-н и е

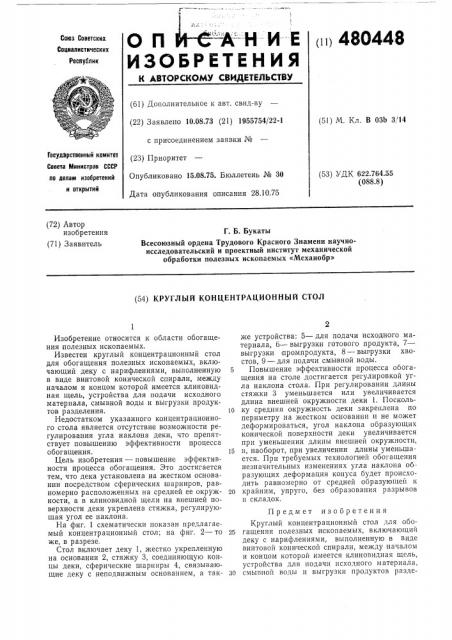

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 11 480448

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 10.08.73 (21) 1955754/22-1 с присоединением заявки № (23) Приоритет

Опубликовано 15.08.75. Бюллетень № 30

Дата опубликования описания 28.10.75 (51) М. Кл. В ОЗЬ 3, 14

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 622.764,55 (088.8) (72) Автор изобретения (71) Заявитель

Г. Б. Букаты

Всесоюзный ордена Трудового Красного Знамени научноисследовательский и проектный институт механической обработки полезных ископаемых «Механобр» (54) КРУГЛЫЙ КОНЦЕНТРАЦИОННЫЙ СТОЛ

Изобретение относится к области обогащения полезных ископаемых.

Известен круглый концентрационный стол для обогащения полезных ископаемых, включающий деку с нарифлениями, выполненную в виде винтовой конической спирали, между началом и концом которой имеется клиновидная щель, устройства для подачи исходного материала, смывной воды и выгрузки продуктов разделения.

Недостатком указанного концентрационного стола является отсутствие возможности регулирования угла наклона деки, что препятствует повышению эффективности процесса обогащения.

Цель изобретения — повышение эффективности процесса обогащения. Это достигается тем, что дека установлена на жестком основании посредством сферических шарниров, равномерно расположенных на средней ее окружности, а в клиновидной щели на внешней поверхности деки укреплена стяжка, регулирующая угол ее наклона.

На фиг. 1 схематически показан предлагаемый концентрационный стол; на фиг. 2 — то же, в разрезе.

Стол включает деку 1, жестко укрепленную на основании 2, стяжку 3, соединяющую концы деки, сферические шарниры 4, связывающие деку с неподвижным основанием, а также устройства: 5 — для подачи исходного материала, б — выгрузки готового продукта, 7— выгрузки промпродукта, 8 — выгрузки хвостов, 9 — для подачи смывной воды.

5 Повышение эффективности процесса обогащения на столе достигается регулировкой угла наклона стола. При регулировании длины стяжки 3 уменьшается или увеличивается длина внешней окружности деки 1. Посколь1о ку средняя окружность деки закреплена по периметру на жестком основании и не может деформироваться, угол наклона образующих конической поверхности деки увеличивается при уменьшении длины внешней окружности, 15 и, наоборот, при увеличении длины уменьшается. При требуемых технологией обогащения незначительных изменениях угла наклона оо. разующих деформация конуса будет происходить равномерно от средней образующей к

20 крайним, упруго, без образования разрывов и складок.

Предмет изобретения

Круглый концентрационный стол для обо25 гащения полезных ископаемь|х, включающии деку с нарифлениями, выполненную в виде винтовой конической спирали, между началом и концом которой имеется клиновидная шель, устройства для подачи исходного материала, ЗО смывной воды и выгрузки продуктов разде480448

Составитель А. Осина

Техред Т. Миронова

Редактор Н. Корченко

Корректор Л. Котова

Заказ 2506/6 Изд. № 1713 Тираж 679 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ления, отличающийся тем, что, с целью повышения эффективности процесса обогащения, дека установлена на жестком основании посредством сферических шарниров, равномерно расположенных на средней ее окружности, а в клиновидной щели на внешней поверхности деки укреплена стяжка, регулирующая угол ее наклона.
