Реферат

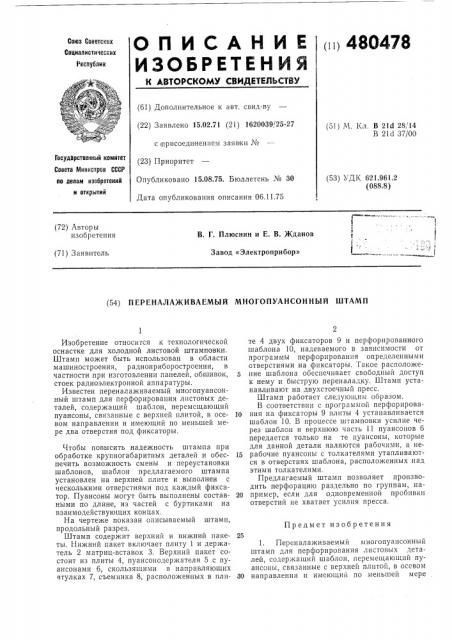

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ иц 480478

Союз Советских

Социалистических (61) Дополнительное к авт. свид-ву (22) Заявлено 15.02.71 (21) 1620039/25-27 с присоединением заявки № (23) Приоритет

Опубликовано 15.08.75. Бюллетень № 30

Дата опубликования описания 06.11.75 (51) М. 1(л. В 21d 28, 14

В 21d 37/00

Государственный комитет

Совета Министров СССР по делан изобретений и открытий (53) УД1(621.961.2 (088.8) (72) Авторы изобретения

В. Г. Плюснин и Е. В. )Кданов

Завод «Электроприбор» (71) Заявитель (54) ПЕРЕНАЛА)КИВАЕМЫЙ МНОГОПУАНСОННЫЙ ШТАМП

Предмет изобретения

Изобретение относится к технологической оснастке для холодной листовой штамповки.

Штамп может быть использован в области машиностроения, радиоприборостроении, в частности при изготовлении панелей, обшивок, стоек радиоэлектронной аппаратуры.

Известен переналаживаемый многопуансонный штамп для перфорирования листовых деталей, содержащий шаблон, перемещающий пуансоны, связанные с верхней плитой, в осевом направлении и имеющий по меньшей мере два отверстия под фиксаторы.

Чтобы повысить надежность штампа при обработке крупногабаритных деталей и ооеспечить возможность смены и переустановки шаблонов, шаблон предлагаемого штампа установлен на верхней плите и выполнен с несколькими отверстиями под каждый фиксатор. Пуансоны могут быть выполнены составными по длине, из частей с буртиками на взаимодействующих концах.

На чертеже показан описываемый штамп, продольный разрез.

Штамп содержит верхний и нижний пакеты. Нижний пакет включает плиту 1 и держатель 2 матриц-вставок 3. Верхний пакет состоит из плиты 4, пуансонодержателя 5 с пуансонами 6, скользящими в направляющих втулках 7, съемника 8, расположенных в плите 4 двух фиксаторов 9 и перфорированного шаблона 10, надеваемого в зависимости от программы перфорирования определенными отверстиями на фиксаторы. Такое расположение шаблона обеспечивает свободный доступ к нему и быструю переналадку. Штамп устанавливают на двухстоечный пресс.

Штамп работает следующим образом.

В соответствии с программой перфорирова10 ния на фиксаторы 9 плиты 4 устанавливается шаблон 10. В процессе штамповки усилие через шаблон и верхнюю часть 11 пуансонов 6 передается только на те пуансоны, которые для данной детали являются рабочими, а не15 рабочие пуансоны с толкателями утапливаются в отверстиях шаблона, расположенных над этими толкателями.

Предлагаемый штамп позволяет производить перфорацию раздельно по группам, на20 пример, если для одновременной пробивки отверстий не хватает усилия пресса.

1. Переналаживаемый многопуансонный штамп для перфорирования листовых деталей, содержащий шаблон, перемещающий пуансоны, связанные с верхней плитой, в осевом

ЗО направлении и имеющий по меньшей мере

480478 под каждый фиксаичающийся тем, составными по длина взаимодействую10 9 1 !

5 б

Составитель В. Григорьева

Техред T. Миронова

Редактор Т. Юрчикова

Корректор Н. Аук

Заказ 2567/17 Изд. № 1689 Тираж 966 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2 два отверстия под фиксаторы, о т л и ч а ющийся тем, что, с целью повышения его надежности при обработке крупногабаритных деталей, а также обеспечения возможности смены и переустановки шаблонов, шаблон установлен на верхней плите и выполнен с несколькими отверстиями тор.

2, Штамп по п. 1, о тл что пуансоны выполнены

5 не, из частей с буртиками щих концах.
