п1 480479

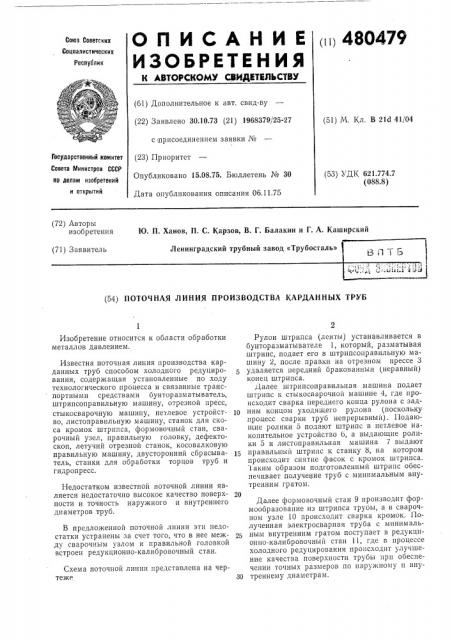

ОПИСАНИЕ

ИЗОЫЕтЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реснублик (61) Дополнительное к авт. свид-ву (22) Заявлено 30.10.73 (21) 1968379/25-27 с присоединением заявки № (23) Приоритет

Опубликовано 15.08.75. Бюллетень № 30

Дата опубликования описания 06.11.75 (51) М. Кл. В 21d 41/04

Государственный комитет

Совета Министров СССР (53) УДК 621.774.7 (088.8) но делам изобретений и открытий (72) Авторы изобретения

Ю. П. Ханов, П. С. Карзов, В. Г. Балакин и Г. А. Каширский (71) Заявитель

Ленинградский трубный завод «Трубосталь»

Изобретение относится к области обработки металлов давлением.

Рулон штрипса (ленты) устанавливается в бунторазматывателе 1, который, разматывая штрипс, подает его в штрипсоправильную машину 2, после правки на отрезном прессе 3 удаляется передний бракованныи (неравный) конец штрипса.

Далее штрипсоправильная машина подает штрипс к стыкосварочной машине 4, где происходит сварка переднего конца рулона с зад1О ним концом уходящего рулона (поскольку процесс сварки труб непрерывный) . Подающие ролики 5 подают штрипс в петлевое накопительное устройство b, а выдающие ролики 5 и листоправильная машина 7 выдают правильный штрипс к станку 8, на котором происходит снятие фасок с кромок штрипса. 1 аким образом подготовленный штрипс обеспечивает получение труб с минимальным внутренним гратом.

Известна поточная линия производства карданных труб способом холодного редуцирования, содержащая установленные по ходу технологического процесса и связанные транспортными средствами бунторазматыватель, штрипсоправильную машину, отрезной пресс, стыкосварочную машину, петлевое устройство, листоправильную машину, станок для скоса кромок штрипса, формовочный стан, сварочный узел, правильную головку, дефектоскоп, летучий отрезной станок, косовалковую правильную машину, двусторонний сбрасыватель, станки для обработки торцов труб и гидропресс.

Недостатком известной поточной линии является недостаточно высокое качество поверхности и точность наружного и внутреннего диаметров труб.

Далее формовочный стан 9 производит формообразование из штрипса трубы, а в сварочном узле 10 происходит сварка кромок. Полученная электросварная труба с минимальным внутренним гратом поступает в редукционно-калибровочный стан 11, где в процессе холодного редуцирования происходит улучшение качества поверхности трубы прп обеспечении точных размеров по наружному и вну30 треннему диаметрам.

В предложенной поточной линии эти недостатки устранены за счет того, что в нее между сварочным узлом и правильной головкой встроен редукционно-калибровочный стан, Схема поточной линии представлена на чертеже (54) ПОТОЧНАЯ ЛИНИЯ ПРОИЗВОДСТВА КАРДАННЫХ ТРУБ

480479

Правильная головка 12 предназначена для первичной правки трубы, а дефектоскоп 13 выявляет дефекты в сварном шве. Далее летучий трубоотрезной станок 14 разрезает трубу на мерные длины, после чего косовалковая трубоправильная машина 15 производит окончательную (чистовую) правку труб.

Двусторонний сбрасыватель 16 забракованные дефектоскопом трубы сбрасывает в карман 17, а годные — на линию трубоотделки, где шлеппер 18 осуществляет их подачу к последовательно стоящим станкам 19 для обработки торцов труб и гидропрессу 20 для испытания труб гидростатическим давлением. В конце шлеппера имеется участок для визуального осмотра труб. Трубы признанные годными по всем параметрам поступают в накопительный карман 17.

Весь процесс производства и обработки труб происходит на автоматическом цикле.

Предмет изобретения

Поточная линия производства кардBFIHbIx труб, содержащая установленные по ходу тех5 нологического процесса и связанные между собой транспортными средствами бунторазматыватель, штрипсоправильную машину, отрезной пресс, стыкосв арочную машину, петлевое устройство, листоправильную машину, 10 станок для скоса кромок штрипса, формовочный стан, сварочный узел, правильную головку, дефектоскоп, летучий отрезной станок, косовалковую правильную машину, двусторонний сбрасыватель, станки для обработки тор15 цов труб и гидропресс, отличающаяся тем, что, с целью обеспечения возможности получения карданных труб заданного диаметра и повышения качества их поверхности, в нее между сварочным узлом и правильной ro20 ловкой встроен редукционно-калибровочный стан.
