(ii) 480506

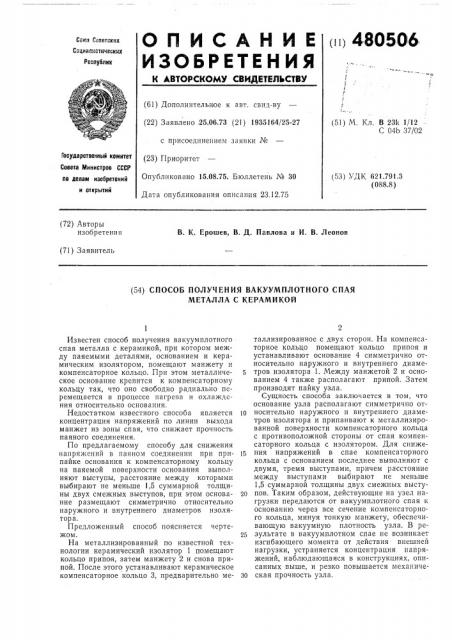

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со.сз Советских

Сациалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено,25.06.73 (21) 1935164/25-27 с присоединением заявки № (23) Приоритет

Опубликовано 15.08.75. Бюллетень № 30

Дата опубликования описания 23.12.75 (51) М. Кл. В 23k I/12

С 04b 37/02

Государственный комитет

Совета Министров СССР пв делам изобретений и открытий (53) УДК 621.791.3 (088.8) (72) Авторы изобретения

В. К. Ерошев, В, Д. Павлова и И. В. Леонов (71) Заявитель (54) СПОСОБ ПОЛУЧЕНИЯ ВАКУУМПЛОТНОГО СПАЯ

МЕТАЛЛА С КЕРАМИКОЙ

Известен способ получения вакуумплотного сная металла с керамикой, при котором между паяемыми деталями, основанием и керамическим изолятором, помещают манжету и компенсаторное кольцо. При этом металлическое основание крепится к компенсаторному кольцу так, что оно свободно радиально перемещается в процессе нагрева и охлаждения относительно основания.

Недостатком известного способа является концентрация напряжений по линии выхода манжет из зоны спая, что снижает прочность паяного соединения.

По предлагаемому способу для снижения напряжений в паяном соединении при припайке основания к компенсаторному кольцу на паяемой поверхности основания выполняют выступы, расстояние между которыми выбирают не меньше 1,5 суммарной толщины двух смежных выступов, при этом основание размещают симметрично относительно наружного и внутреннего диаметров изолятораа.

Предложенный способ поясняется чертежом.

На металл изирова нный по известной технологии керамический изолятор 1 помещают кольцо припоя, затем манжету 2 и снова припой. После этого устанавливают керамическое компенсато|рное кольцо 3, предварительно металлизированное с двух сторон. На компенсаторное кольцо помещают кольцо припоя и устанавливают основание 4 симметрично относительно наружного и внутреннего диаметров изолятора 1. Между манжетой 2 и основанием 4 также располагают припой. Затем производят пайку узла.

Сущность способа заключается в том, что основание узла располагают симметрично относительно наружного и внутреннего диаметров изолятора и припаивают к металлизированной поверхности компенсаторного кольца с противоположной стороны от спая компенсаторного кольца с изолятором. Для сниже15 ния напряжений в спае компенсаторного кольца с основанием последнее выполняют с двумя, тремя выступами, причем расстояние между выступами выбирают не меньше

1,5 суммарной толщины двух смежных высту20 пов. Таким образом, действующие на узел нагрузки передаются от вакуумплотного сная к основанию через все сечение компенсаторного кольца, минуя тонкую манжету, обеспечивающую вакуумную плотность узла. В ре25 зультате в вакуумплотном спае не возникает изгибающего момента от действия внешней нагрузки, устраняется концентрация напряжений, наблюдающаяся в конструкциях, описанных выше, и резко повышается механичезО ская прочность узла, 480506

Предмет изобретения

Составитель Л. Абросимова

Техред Н. Куклина

Корректор О. Тюрина

Редактор Т. Юрчикова

Заказ 3156/6 Изд. № 1780- Тираж 1061 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Способ получения вакуумплотного сная металла с керамикой, при котором между паяемыми деталями, основанием и керамическим изолятором помещают манжету и компенсаторное кольцо, отличающийся тем, что, с целью снижения напряжений в паяном соединении при припайке основания к компенсаторному кольцу, на паяемой поверхности основания выполняют выступы, расстояние между которыми выбирают не меньше

5 1,5 суммарной толщины двух смежных выступов, при этом основание размещают симметрично относительно наружного и внутреннего диаметров изолятора.
