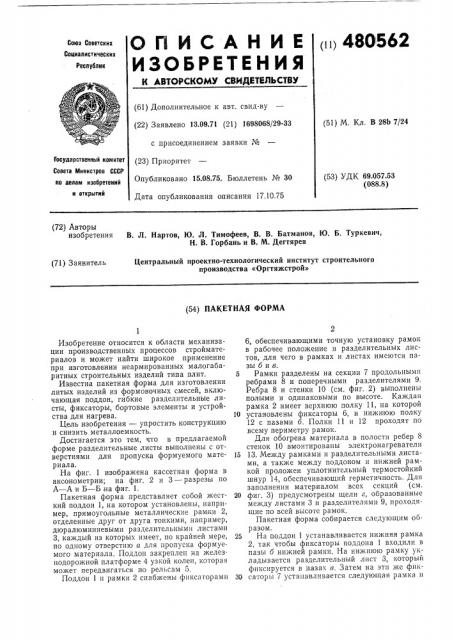

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Реслублик (61) Дополнительное к авт. свид-ву (22) Заявлено 13.09.71 (21) 1698068(29-33 с присоединением заявки № (23) Приоритет
Опубликовано 15.08.75. Бюллетень № 30
Дата опубликования описания 17.10.75 (51) М. Кл, В 28Ь 7(24
Государственный комитет
Совета Министров СССР но делам изобретений и открытий (53) УДК 69057.53 (088.8) (72) Авторы изобретения
В. Л. Нартов, Ю. Л. Тимофеев, В. В. Батманов, Ю. Б. Туркевич, Н. В. Горбань и В. М. Дегтярев
Центральный проектно-технологический институт строительного производства «Оргтяжстрой» (71) Заявитель (54) ПАКЕТНАЯ ФОРМА
Изобретение относится к области механизации производственных процессов стройматериалов и может найти широкое применение при изготовлении неармированных малогабаритных строительных изделий типа плит.
Известна пакетная форма для изготовления литых изделий из формовочных смесей, включающая поддон, гибкие разделительные листы, фиксаторы, бортовые элементы и устройства для нагрева.
Цель изобретения — упростить конструкцию и снизить металлоемкость.
Достигается это тем, что в предлагаемой форме разделительные листы выполнены с отверстиями для пропуска формуемого материала.
На фиг. 1 изображена кассетная форма в аксонометрии; на фиг. 2 и 3 — разрезы по
А — А и Б — Б,на фиг. 1.
Пакетная форма представляет собой жесткий поддон 1, на котором установлены, например, прямоугольные металлические рамки 2, отделенные друг от друга тонкими, например, дюралюминиевыми разделительными листами
3, каждый из которых имеет, по крайней мере, по одному отверстию а для пропуска формуемого материала. Поддон закреплен на желез. подорожной платформе 4 узкой колеи, которая может передвигаться по рельсам 5.
Поддон 1 и рамки 2 снабжены фиксаторами
6, обеспечивающими точную установку рамок в рабочее положение и разделительных листов, для чего в рамках и листах имеются пазыбив.
5 Рамки разделены на секции 7 продольными ребрами 8 и поперечными разделителями 9.
Ребра 8 и стенки 10 (см. фиг. 2) выполнены полыми и одинаковыми по высоте. Каждая рамка 2 имеет верхнюю полку 11, на которой
10 установлены фиксаторы 6, и нижнюю полку
12 с пазами б. Полки 11 и 12 проходят по всему периметру рамок.
Для обогрева материала в полости ребер 8 стенок 10 вмонтированы электронагреватели
15 13. Между рамками и разделительными листами, а также между поддоном и нижней рамкой проложен уплотнительный термостойкий шнур 14, обеспечивающий герметичность. Для заполнения материалом всех секций (см.
20 фиг. 3) предусмотрены щели г, образованные между листами 3 и разделителями 9, проходящие по всей высоте рамок.
Пакетная форма собирается следующим образомм.
25 На поддон 1 устанавливается нижняя рамка
2, так чтобы фиксаторы поддона 1 входили в пазы б нижней рамки. На нижнюю рамку укладывается разделительный лист 3, который фиксируется в пазах в, Затем на этп же фик30 саторы 7 устанавливается следующая рамка и
480562
Фиг. 1 так до получения пакета необходимой величины.
В собранную пакетную форму на верхнюю рамку заливается материал, который, растекаясь, просачивается через отверстия а разделительных листов на нижележащие рамки 2, заполняя объем секций.
После заполнения формы материалом включают электронагреватели 13, а по достижении транспортабельного состояния материала электронагреватели 16 отключают, и форму помещают в автоклав.
Распалубка формы производится в обратном порядке: рамки 2, начиная с верхней, поочередно снимают, например, краном и подают на стол для извлечения изделий. Литники, образовавшиеся в отверстиях а при заливке материала, разрушаются при подъеме рамки, а перемычки, образовавшиеся в щелях г, разламываются при погрузке изделий на автотранспорт.
Предмет изобретения
Пакетная форма для изготовления литых
10 изделий из формовочных смесей, включающая поддон, гибкие разделительные листы, фиксаторы, бортовые элементы и устройства для нагрева, отличающаяся тем, что, с целью упрощения конструкции и снижения металло15 емкости, разделительные листы выполнены с отверстиями для пропуска формуемого мате риала.
