Реферат



ф =.-;л. ..-.г йт т ъ с

О и A:::: н,".;:Й1 е

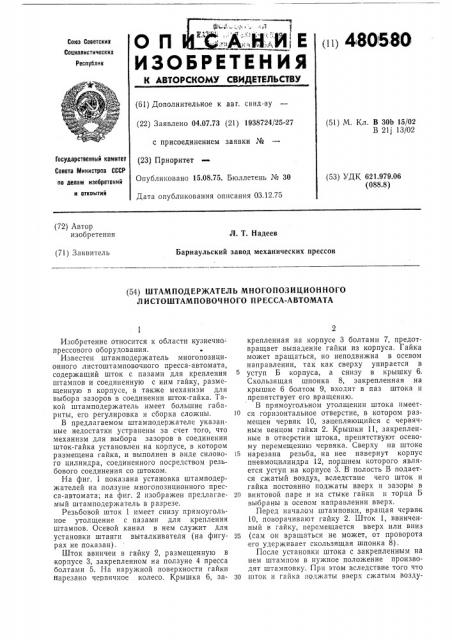

ИЗОБРЕТЕНИЯ

<п> 480 58 0

Союз Советских

Сокналнстических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к aar. свид-ву (22) Заявлено 04.07.73 (21) 1938724/25-27 с присоединением заявки № (23) Приоритет

Опубликовано 15.08.75. Бюллетень № 30

Дата опубликования описания 03.12.75 (51) М. Кл. В ЗОЬ 15/02

В 21j 13/02

Государственный комитет

Совета Министров СССР но делам изобретений н откоытнй (53) УДК 621.979.06 (088.8) (72) Автор изобретения

Л. Т. Надеев (71) Заявитель

Барнаульский завод механических прессов (54) ШТАМПОДЕР)КАТЕЛЪ МНОГОПОЗИЦИОННОГО

Л И СТО Ш ТАМ П О В ОЧ НОГО П Р ЕС СА-АВТОМАТА

Изобретение относится к области кузнечнопрессового оборудования.

Ф

Известен штамподерж атель многопозиционного листоштамповочного пресса-автомата, содержащий шток с пазами для крепления штампов и соединенную с ним гайку, размещенную в корпусе, а также механизм для выбора зазоров в соединении шток-гайка. Такой штамподержатель имеет большие габариты, его регулировка и сборка сложны.

В предлагаемом штамподержателе указанные недостатки устранены за счет того, что механизм для выбора зазоров в соединении шток-гайка установлен на корпусе, в котором размещена гайка, и выполнен в виде силового цилиндра, соединенного посредством резьбового соединения со штоком.

На фиг. 1 показана установка штамподержателей на ползуне многопозиционного пресса-автомата; на фиг. 2 изображен предлагаемый шта м подерж атель в р азрезе.

Резьбовой шток 1 имеет снизу прямоугольное утолщение с пазами для крепления штампов. Осевой канал в нем служит для установки штанги выталкивателя (на фигурах не показан).

Шток ввинчен в гайку 2, размещенную в корпусе 3, закрепленном на ползуне 4 пресса болтами 5. На наружной поверхности гайки нарезано червячное колесо. Крышка 6, закрепленная на корпусе 3 болтами 7, предотвращает выпадение гайки из корпуса. Гайка может вращаться, но неподвижна в осевом направлении, так как сверху упирается в

5 уступ Б корпуса, а снизу в крышку 6.

Скользящая шпонка 8, закрепленная на крышке 6 болтом 9, входит в паз штока и пр епятствует его вр а щенн ю.

В прямоугольном утолщении штока имеет10 ся.горизонтальное отверстие, в котором размещен червяк 10, зацепляющийся с червячным венцом гайки 2. Крышки 11, закрепленные в отверстии штока, препятствуют осевому перемещению червяка. Сверху на штоке

15 нарезана резьба, на нее навернут корпус пневмоцилиндра 12, поршнем которого является уступ на корпусе 3. В полость В подается сжатый воздух, вследствие чего шток и гайка постоянно поджаты вверх и зазоры в

20 винтовой паре и на стыке гайки и торца Б выбраны в осевом направлении вверх.

Перед началом штамповки, вращая червяк

10, поворачивают гайку 2. Шток 1, ввинченный в гайку, перемещается вверх или вниз

25 (сам он вращаться не может, от проворота его удерживает скользящая шпонка 8).

После установки штока с закрепленным на нем штампом в нужное положение производят штамповку. При этом вследствие того что

30 шток и гайка поджаты вверх сжатым возду480580 хом, находящимся в полости В, зазор в резьбе гайки и штока выбран вверх, зазор между торцом гайки и торцом Б также выбран. Поэтому динамических ударов на стыках деталей и в резьбе не происходит, что увеличивает их долговечность. Повышается точность штамповки.

Установка устройства для выбора зазоров на самом патроне значительно сокращает габариты штамподержателя в плане (эти размеры для многопозиционных автоматов всегда очень ограничены), габариты ползуна (спереди назад) и станины пресса. Упрощается конструкция патрона, создается возможность узловой сборки.

Предмет изобретения

Штамподержатель многопозиционного листоштамповочного пресса-автомата, содержа5 щий шток с пазами для крепления штампов и соединенную с ним гайку, размещенную в корпусе, а также механизм для выбора зазоров в соединении шток-гайка, отличающийсяя тем, что, с целью сокращения габаlo ритов, облегчения регулировки и улучшения сборки, механизм для выбора зазоров в соединении шток-гайка установлен на корпусе, в котором размещена гайка, и выполнен в виде силового цилиндра, соединенного noi5 средством резьбового соединения со штоком.
