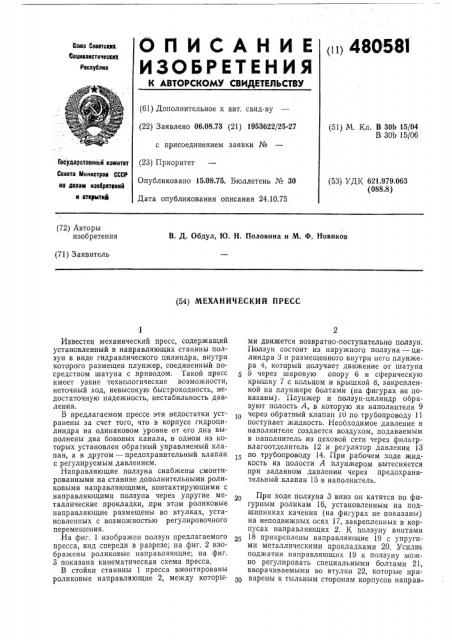

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<н> 480581

Сава Советова т.оциалистичкскли

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 06.08.73 (21) 1953622/25-27 с присоединением заявки № (23) Приоритет

Опубликовано 15.08.75. Бюллетень № 30

Дата опубликования описания 24.10.75 (51) М, Кл. В ЗОЬ 15(04

В ЗОЬ 15(06

Государственный комитет

Совета Министров СССР ао делам изобретений и открытий (53) УДК 621.979,063 (088.8) (72) Авторы изобретения

В. Д. Обдул, Ю. Н. Половина и М. Ф. Новиков (71) Заявитель (54) МЕХАНИЧЕСКИЙ ПРЕСС

Известен механический пресс, содержащий установленный в направляющих станины ползун в виде гидравлического цилиндра, внутри которого размещен плунжер, соединенный посредством шатуна с приводом. Такой пресс имеет узкие технологические возможности, неточный ход, невысокую быстроходность, недостаточную надежность, нестабильность давления.

В предлагаемом прессе эти недостатки устранены за счет того, что в корпусе гидроцилиндра на одинаковом уровне от его дна выполнены два боковых канала, в одном из которых установлен обратный управляемый клапан, а в другом — предохранительный клапан с регулируемым давлением.

Направляющие ползуна снабжены смонтированными на станине дополнительными роликовыми направляющими, контактирующими с направляющими ползуна через упругие металлические прокладки,,при этом роликовые направляющие размещены во втулках, установленных с возможностью регулировочного перемещения.

На фиг. 1 изображен ползун предлагаемого пресса, вид спереди в разрезе; на фиг. 2 изображены роликовые направляющие; на фиг.

3 показана кинематическая схема пресса.

В стойки станины 1 пресса вмонтированы роликовые направляющие 2, между которыми движется возвратно-поступательно ползун.

Ползун состоит из наружного ползуна — цилиндра 3 и размещенного внутри него плунжера 4, который получает движение от шатуна

5 через шаровую опору 6 и сферическую крышку 7 с кольцом и крышкой 8, закрепленной на плунжере болтами (на фигурах не показаны). Плунжер и ползун-цилиндр образуют полость А, в которую из наполнителя 9 через обратный клапан 10 по трубопроводу 11 поступает жидкость. Необходимое давление в наполнителе создается воздухом, подаваемым в наполнитель из цеховой сети через фильтрвлагоотделитель 12 и регулятор давления 13 по трубопроводу 14. При рабочем ходе жидкость из полости А плунжером вытесняется при заданном давлении через предохранительный клапан 15 в наполнитель.

При ходе ползуна 3 вниз он катится по фигурным роликам 16, установленным на подшипниках,качения (на фигурах не показаны) на неподвижных осях 17, закрепленных в корпусах направляющих 2. К ползуну винтами

18 прикреплены направляющие 19 с упругими металлическими прокладками 20. Усилие поджатия направляющих 19 к ползуну мож. но регулировать специальными болтами 21, вворачиваемыми во втулки 22, которые приварены к тыльным сторонам корпусов направ480581

3 ляющих 2. Фиксацию направляющих 19 осуществляют контргайками 23.

При движении ползуна пресса с прикрепленной к нему верхней плитой штампа вниз он касается нижней части штампа с помещенной на ней листовой заготовкой металла.

Затем начинает перемещаться плунжер 4 с прикрепленным к нему пуансоном, сжимая при этом жидкость, находящуюся в полости А.

По достижении заданного технологией давления жидкость из полости А через предохранительный клапан с регулируемым давлением

15 по трубопроводу 11 начинает вытесняться в наполнитель 9. Таким образом усилие прижима получается постоянным и задаваемым в необходимых пределах и, главное, независимым от скорости движения ползуна.

При движении ползуна пресса вверх, после осуществления вырубки или пробивки, шатун

5 увлекает за собой плунжер 4, давление в полости А падает до нуля и жидкость из наполнителя 9 по трубопроводам 11 через обратный клапан 10 поступает в полость А.

Обратный клапан 10 может быть управляемым, что позволяет обойтись без муфты включения. Надежность конструкции при этом значительно повышается. Применение упругих металлических прокладок позволяет при сборке скомпенсировать неточности изготовления деталей пресса и повысить технологичность конструкции в целом.

5 Предмет изобретения

1. Механический пресс, содержащий установленный в направляющих станины ползун в виде гидравлического цилиндра, внутри ко10 торого размещен плунжер, соединенный посредством шатуна с приводом, о т л и ч а ющи и с я тем, что, с целью расширения технологических возможностей и улучшения эксплуатационных характеристик, в корпусе гидI5 роцилиндра выполнены на одинаковом уровне от его дна два боковых канала, в одном из которых установлен обратный управляемый клапан, а в другом — предохранительный клапан с регулируемым давлением, 2о 2. Пресс по п. 1, отличающийся тем, что направляющие ползуна снабжены смонтированными на станине дополнительными роликовыми направляющими, контактирующими с направляющими ползуна через упругие металлические прокладки.

3. Пресс по п. 2, отличающийся тем, что роликовые направляющие размещены во втулках, установленных с возможностью регулировочного перемещения.
