Реферат



,11 48О634

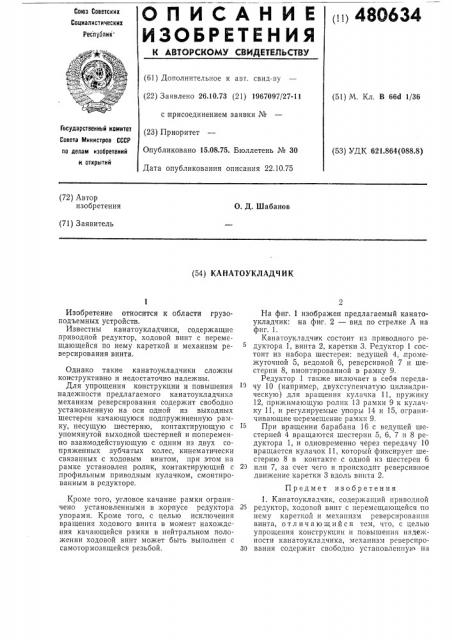

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ф 1 (61) Дополнительное к авт. свид-ву (22) Заявлено 26.10.73 (21) 1967097/27-11 с присоединением заявки № (23) Приоритет

Опубликовано 15.08.75. Бюллетень № 30

Дата опубликования описания 22.10.75 (51) М. Кл. В 66d 1/36

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.864(088.8) (72) Автор изобретения

О. Д. Шабанов (71) Заявитель (54) КАНАТОУКЛАДЧИК

Изобретение относится к области грузоподъемных устройств.

Известны канатоукладчики, содержащие приводной редуктор, ходовой винт с перемещающейся по нему кареткой и механизм реверсирования винта.

Однако такие канатоукладчики сложны конструктивно и недостаточно надежны.

Для упрощения конструкции и повышения надежности предлагаемого канатоукладчика механизм реверсирования содержит свободно установленную на оси одной из выходных шестерен качающуюся подпружиненную рамку, несущую шестерню, контактирующую с упомянутой выходной шестерней и попеременно взаимодействующую с одним из двух сопряженных зубчатых колес, кинематически связанных с ходовым винтом, при этом на рамке установлен ролик, контактирующий с профильным приводным кулачком, смонтированным в редукторе.

Кроме того, угловое качание рамки ограничено установленными в,корпусе редуктора упорами. Кроме того, с целью исключения вращения ходового винта в момент нахождения качающейся рамки в нейтральном положении ходовой винт может быть выполнен с самотормозящейся резьбой.

На фиг. 1 изображен предлагаемый канатоукладчик: на фиг. 2 — вид по стрелке А на фиг. 1.

Канатоукладчик состоит из приводного редуктора 1, винта 2, каретки 3, Редуктор 1 состоит из набора шестерен: ведущей 4,,промежуточной 5, ведомой 6, реверсивной 7 и шестерни 8, вмонтированной в рамку 9.

Редуктор 1 также включает в себя передачу 10 (например, двухступенчатую цилиндрическую) для вращения кулачка 11, пружину

12, прижимающую ролик 13 рамки 9 к кулачку 11, и регулируемые упоры 14 и 15, ограничивающие перемещение рамки 9.

15 При вращении барабана 16 с ведущей шестерней 4 вращаются шестерни 5, 6, 7 и 8 редуктора 1, и одновременно через передачу 10 вращается кулачок 11, который фиксирует шестерню 8 в контакте с одной из шестерен 6

2О или 7, за счет чего и происходит реверсивное движение каретки 3 вдоль винта 2.

Предмет изобретения

1. Канатоукладчик, содержащий приводной

2ь редуктор, ходовой винт с перемещающейся по нему кареткой и механизм реверсироваппя винта, отличающийся тем, что, с целью упрощения конструкции и повышения надежности канатоукладчика, механизм реверсироЗз вания содержит свободно установленную на

480634

ЗидА

IjF

r 1

?„

) Составитель Б. Лисевич

Текред Т. Курилко

Редактор С. Байкова

Корректоры: Е. Рожкова и Л. Орлова

Заказ 2556/8 Изд. ¹ 1703 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 оси одной из выходных шестерен качающуюся подпружиненную рамку, несущую шестерню, контактирующую с упомянутой выходной шестерней и попеременно взаимодействующую с одним из двух сопряженных зубчатых колес, кинематически связанных с ходовым винтом, при этом на рамке установлен ролик, контактирующий с профильным приводным кулачком, смонтированным в редукторе.

2. Канатоукладчик по п. 1, о т л и ч а ю щ и йся тем, что угловое, качание рамки ограничено установленными в корпусе редуктора упорами.

5 3. Канатоукладчик по п. 1, о т л и ч а ю щ и йся тем, что, с целью исключения вращения ходового винта в момент нахождения качающейся рамки в нейтральном:положении, ходовой винт выполнен с самотормозящейся резь13 бой.
