Стекло для стекловолокна

Стекло для стекловолокна

Иллюстрации

Показать все

Реферат

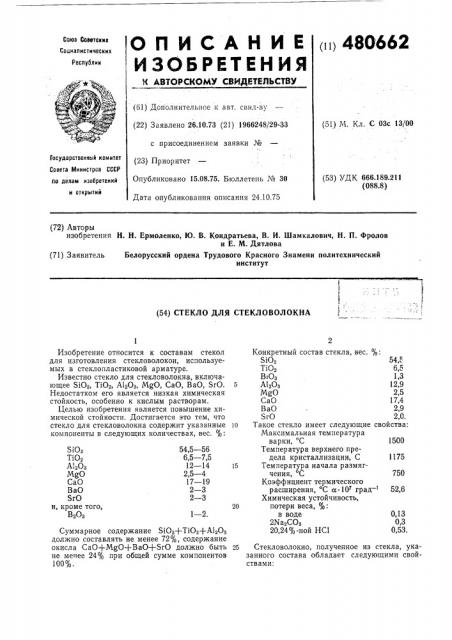

Союз Соаетскиа

Социалистических,, 48О662

ИЗОБРЕТЕНИЯ

N АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Республик (бl) Дополнительное к авт. свид-ву (22) Заявлено 26.10.73 (21) 1966248/29-33 с присоединением заявки № (23) Приоритет

Опубликовано 15.08.75. Бюллетень № 30

Дата опубликования описания 24.10.75 (51) М. Кл. С 03с 13/00

Государственный комитет

Совета Министров СССР по делам изобретении и открытии (53) УДК 666.189.211 (088.8) (72) Авторы изобретения Н. Н. Ермоленко, Ю. В. Кондратьева, В. И. Шамкалович, Н. П. Фролов и Е. М. Дятлова

Белорусский ордена Трудового Красного Знамени политехнический институт (71) Заявитель

j (54) СТЕКЛО ДЛЯ СТЕКЛОВОЛОКНА

54,5 — 56

6,5 — 7,5

12 — 14

2,5 — 4

17 — 19

2 — 3

2 — 3

БтОз

TiO2

А!зОз

MgO

СаО

ВаО

SrO и, кроме того, ВзОз

20

1 — 2.

Изобретение относится к составам стекол для изготовления стекловолокон, используемых в стеклопластиковой арматуре.

Известно стекло для стекловолокна, включающее SIO, Ti02, A1203, MgO, СаО, ВаО, SrO.

Недостатком его является низкая химическая стойкость, особенно к кислым растворам.

Целью изобретения является повышение химической стойкости. Достигается это тем, что стекло для стекловолокна содержит указанные компоненты в следующих количествах, вес. %:

Суммарное содержание ЯОз+Т10з+А1зОз должно составлять не менее 72%, содержание окисла CaO+MgO+BaO+SrO должно быть не менее 24% при общей сумме компонентов

100%.

Конкретный состав стекла, вес. %:

- 1 тОз 54, TiO2 6,5

В Оз 1,3

А!зОз 12,9

MgO 2,5

СаО 17,4

ВаО 2,9

SrO 2,0.

Такое стекло имеет следующие свойства:

Максимальная температура варки, С 1500

Температура верхнего предела кристаллизации, С 1175

Температура начала размягчения, С 750

Коэффициент термического расширения, С а 107 град — 52,6

Химическая устойчивость, потери веса, %: в воде

21% a2CO3

20 24% -ной НСI

25 Стекловолокно, полученное из стекла, указанного состава обладает следующими свойствами:

480662

Предмет изобретения

Стекло для стекловолокна, включающее

ЯОз, Т10з, А1зОз, MgO, СаО, ВаО, SrO, о т л ич а ю щ е е с я тем, что, с целью повышения химической стойкости, оно содержит компоненты в следующих количествах, вес. %, 810з 54,5=-56

TiO 6,5 — 7,5

А1зОз 12 — 14

MgO 2,5 — 4

СаО 17 — 19

ВаО 2 — 3

SrO 2 — 3

15 и, кроме того, В,О, 1 — 2.

267,1

1 мес. 3 мес.

Исходная прочность элементарных волокон, кг/ммз

Прочность волокон (кг/ммз) после выдержки в агрессивной среде (1 месяп; 3 месяца) 266 265,3

145 165,5

231,3 209,8 в воде в 0,5 í. NaOH в 0 5 н. На$04

Пореря прочности волокон,",,: после выдержки

0,4

45,5

13,5

0,6

38

25,7 в воде в 0,5 í. NaOH в 0,5 н, На$04

Составитель В. Шамкалович

Редактор Э. Шибаева

Техред Т. Миронова Корректор Л. Котова

Типография, пр. Сапунова, 2

Заказ 2588/20 Изд. 1Чз 1674 Тираж 559 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская иаб., д. 4/5
