Композиция на основе дивинилизопреновых каучуков

Композиция на основе дивинилизопреновых каучуков

Иллюстрации

Показать все

Реферат



480723

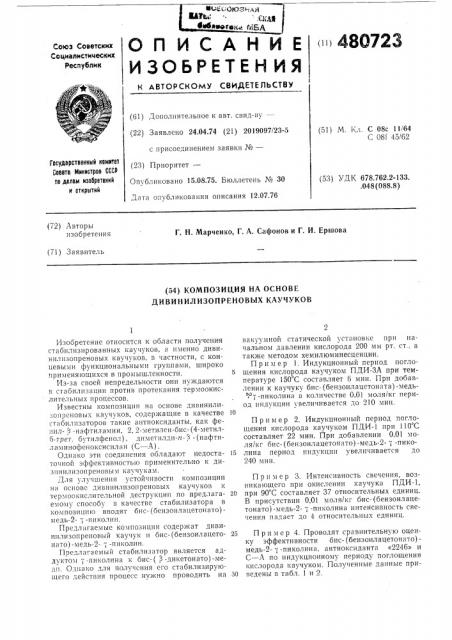

Союз Советских

Социалистических

Республик

К АВТОР СКОМУ СВИДЕТЕ ЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 24.04.74 (21) 2019097/23-5 с и р исоеди пени еат заявки №вЂ” (23) Приоритет—

Оп .бликовано 15.08.75. Бюллетень № 30 (51) М. Кл. С 08с l li 64

С 081 45/б2

Государстаенный комете

Соаета Министроа СССР по делам изооретений и открытий (53) УДК 678.762.2-133. .048 (088. 8) Дата опубликования описания 12.07.76 (72) Авторы изобретения

Г. Н. Марченко, Г. А. Сафонов и Г. И. Ершова (71) Заявитель (54) КОМПОЗИЦИЯ НА ОСНОВЕ

ДИВИНИЛИЗОПРЕНОВЫХ КАУЧУКОВ

Изобретение относится к области получения стабилизированных каучуков, а именно дивиннлпзопреновых каучуков, в частности, с концевыми функциональными группами, широко применяющихся в промышленности.

Из-за своей непредельности они нуждаются в стабилизации против протекания термоокислительных процессов.

Известны композиции на основе дивинилизопреновых каучуков, содержащие в качестве стабилизаторов такие антиоксиданты, как фенил-, -нафтиламин, 2,2-метилен-бис-(4-метил6-трет. бутилфенол), диметилди-fl- З - (нафтиламинофеноксисилан (С вЂ” А).

Однако эти соединения обладают недостаточной эффективностью применительно к дизинилизопреновым каучукам.

Для улучшения устойчивости композиции

HH основе дивинилизопреновых каучуков к термоокислительной деструкции по предлагаемому способу в качестве стабилизатора в композицию вводят бис- (бензоилацетонато)м едь-2- - - и и кол и и.

Предлагаемые композиции содержат дивинплизопреновый каучук и бис-(бензоилацетонато)-медь-2-; -николин.

Предлагаемый стабилизатор является аддуктом "-пиколина к бис-(-дикетонато)-меди. Однако для получения его стабилизирующего действия процесс нужно проводить на вакуумной статической установке при начальном давлении кислорода 200 мм рт. ст., а также методом хемилюминесценции.

Пример 1. Индукционный период поглощения кислорода каучуком ПДИ-3А при температуре 150 С составляет б мин. При добавлении к каучуку бис- (бензоилацстоната) -медь j-николина в количестве 0,01 моля/кг период инд .кции увеличивается до 210 мин.

П р и м ер 2. Индукционный период поглощения кислорода каучуком ПДИ-1 при 110 С составляет 22 мин. При добавлении 0,01 моля/кг бис- (бензоилацетонато) -медь-2-; -пико15 лина период индукции увеличивается до

240 мин.

Пример 3. Интенсивность свечения, возникающего при окислении каучука ПДИ-1, 20 при 90 С составляет 37 относительных единиц.

В присутствии 0,01 моля/кг бис-(бензоилацетонато) -медь-2-; -пиколина интенсивность свечения падает до 4 относительных единиц.

25 Пример 4. Проводят сравнительную оценку эффективности бис- (бензоилацетонато)медь-2- j -пиколина, антиоксиданта «2246» и

С вЂ” А по индукционному периоду поглощения кислорода каучуком. Полученные данные при30 ведены в табл. 1 и 2.

480723

Концентрация бис- (бензоилацетонато)-медь-2николина, моль/кг! Индукционный период окисления ПДИ-ЗА, мин

Период индукции, мин 5

Образец

160 С

140 С

120

150!

170

35

54 10

150

200

480

Составитель В. Балгин

Редактор Л. Емельянова Техред Т. Миронова Корректор О. Тюрина

Заказ 2656 Изд. № 1732 Тираж 593 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Череповецкая городская типография

Таблица 1

Стойкость к окислению каучука ПДИ-ЗА, содержащего различные стабилизаторы

ПДИ-ЗА

ПДИ-ЗА+«2246»

ПДИ-ЗА+С вЂ” А

ПДИ-ЗА+ бис (бензоилацетонато) -медь-2- т -пиколин

Из табл. 1 видно, что предлагаемый стабилизатор в 2 раза эффективнее известных.

Изучение зависимости периода индукции окисления ПДИ-ЗА от концентрации стабилизатора при 160 С показало, что максимальные периоды индукции наблюдаются при концентрациях 0,005 — 0,020 моля/кг, как это следует из табл. 2.

Таблица 2

Зависимость стойкости и окислению каучука ПДИ-3 от концентрации стабилизатора

0.001

0,005

0,010

0 015

0,020

0,05

Предмет изобретения

15 Композиция на основе дивинилизопреновых каучуков, содержащая стабилизатор, отличо.юи(аяся тем, что, с целью улучшения устойчивости композиции к термоокислительной деструкции, она содержит в качестве стабилиза20 тора бис- (бензоилацетонато) -медь-2- т -пиколин в количестве 0,005 — 0,02 моля/кг в расчете на каучук.
