Реферат



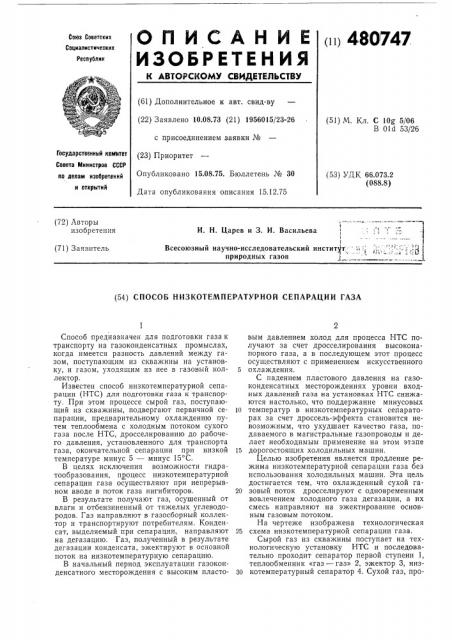

ОП ИСАН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1п1 48 0747

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 10.08.73 (21) 1956015/23-26 с присоединением заявки №

ГосУдаРственный комитет (23) Приоригег

Совета Министров СССР по евам изобретеиий- Опубликовано 15.08.75. Бюллетень № 30 (51) М. Кл. С 10g 5/06

В 016 53/26 (53) УДК 66.073.2 (088.8) и открытий

Дата опубликования описания 15.12.75 (72) Авторы изобретения

И. Н. Царев и 3, И. Васильева

f

Всесоюзный научно-исследовательский инститтт: " О:. природных газов (71) Заявитель (54) СПОСОБ НИЗКОТЕМПЕРАТУРНОЙ СЕПАРАЦИИ ГАЗА

Способ предназначен для подготовки газа к транспорту на газоконденсатных промыслах, когда имеется разность давлений между газом, поступающим из скважины на установку, и газом, уходящим из нее в газовый коллектор, Известен способ низкотемпературной сепарации (НТС) для подготовки газа к транспорту. При этом процессе сырой газ, поступающий из скважины, подвергают первичной сепарации, предварительному охлаждению путем теплообмена с холодным потоком сухого газа после НТС, дросселированию до рабочего давления, установленного для транспорта газа, окончательной сепарации при низкой температуре минус 5 — минус 15 С.

В целях исключения возможности гидратообразования, процесс низкотемпературной сепарации газа осуществляют при непрерывном вводе в поток газа ингибиторов.

В результате получают газ, осушенный от влаги и отбензиненный от тяжелых углеводородов. Газ направляют в газосборный коллектор и транспортируют потребителям. Конденсат, выделяемый при сепарации, направляют на дегазацию. Газ, полученный в результате дегазации конденсата, эжектируют в основной поток на низкотемпературную сепарацию.

В начальный период эксплуатации газоконденсатного месторождения с высоким пластовым давлением холод для процесса НТС получают за счет дросселирования высоконапорного газа, а в последующем этот процесс осуществляют с применением искусственного

5 охлаждения.

С падением пластового давления на газоконденсатных месторождениях уровни входных давлений газа на установках НТС снижаются настолько, что поддержание минусовых

10 температур в низкотемпературных сепараторах за счет дроссель-эффекта становится невозможным, что ухудшает качество газа, подаваемого в магистральные газопроводы и делает необходимым применение на этом этапе

15 дорогостоящих холодильных машин.

Целью изобретения является продление режима низкотемпературной сепарации газа без использования холодильных машин. Эта цель достигается тем, что охлажденный сухой га20 зовый поток дросселируют с одновременным вовлечением холодного газа дегазации, а их смесь направляют на эжектирование основным газовым потоком.

На чертеже изображена технологическая

25 схема низкотемпературной сепарации газа.

Сырой газ из скважины поступает на технологическую установку НТС и последовательно проходит сепаратор первой ступени 1, теплообменник «газ — газ» 2, эжектор 3, низ30 котемпературный сепаратор 4. Сухой газ, про480747

Составитель И. Соседов

Техред Л. Казачкова

Корректоры: В. Петрова и О. Даиишева

Редактор Т. Девятко

Заказ 2940/1

Изд. Уе 1757

Подписное

Тираж 593

Типография, пр. Сапунова, 2 шедший низкотемпературную сепарацию в сепараторе 4, направляют на эжектор 5 в качестве высоконапорного газа. В эжекторе 5 его подвергают дросселированию с целью большего понижения его температуры с одновременным эжектированием газа дегазации низкого давления, подлежащего возврату в основной поток.

Смесь газа, полученная на выходе из эжектора 5 в результате дросселирования холодного газа и эжектирования газа дегазации с минусовой температурой, приобретает температуру на 12 — 15 С ниже, чем при обычном ведении процесса, и направляется в качестве низконапорного газа на эжектор 3.

В эжекторе 3 переохлажденную смесь эжектируют в основной поток. Холод от дроссель-эффекта высоконапорного газа основного потока и холод переохлажденной смеси эжектируемого газа складываются, в результате чего образуется суммарный поток газа с более низкой температурой для последующей низкотемпературной сепарации.

На выходе из низкотемпературного сепаратора поток газа разделяют: одну часть направляют в газосборный коллектор, а другую возвращают на доохлаждение дросселированием, как описано выше.

Из сепаратора первой ступени 1 выделенную при сепарации смесь направляют в емкость 6, где производят разделение конденсата и воды с механическими примесями, Воду и примеси удаляют в канализацию 7, а кондепсат — на дегазацию 8. Из сепаратора второй ступени 4 выделенные насыщенный ингибитор и конденсат продувают в разделительную емкость 9. Конденсат после разделения

5 отводят на дегазацию 10, насыщенный водой ингибитор — на регенерацию 11, газ дегазации 12 возвращается в эжектор 5.

В предлагаемом способе низкотемпературной сепарации газа изменяется только произ10 водительность низкотемпературного сепаратора, она удваивается, т. к. при осуществлении способа суммарный поток сепарируемого газа в низкотемпературном сепараторе будет в

2 раза больше первоначального объема сыро15 ro газа, поступающего на технологическую линию НТС.

Предмет изобретения

20 Способ низкотемпературной сепарации газа, включающий охлаждение газа, отделение выделившейся влаги и сконденсированных углеводородов от газового потока, дегазацию конденсата, возврат на низкотемпературную се25 парацию части газа, прошедшего обработку при низкой температуре, отличающийся тем, что, с целью удлинения срока действия сепарации без применения искусственного холода, охлажденный сухой газовый поток дрос30 селируют с одновременным вовлечением холодного газа дегазации, а их смесь направляют на эжектирование основным газовым потоком.
