Реферат

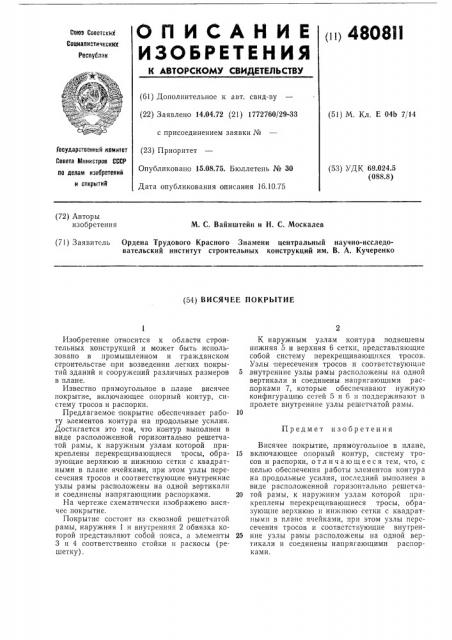

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (н1 4808I I

Союэ Советских

Социалистическими

Республик (61) дополнительное к авт. свид-ву (22) Заявлено 14.04.72 (21) 1772760/29-33 с присоединением заявки № (23) Приоритет

Опубликовано 15.08.75. Бюллетень № 30

Дата опубликования описания 16.10.75 (51) М. Кл. Е 04Ь 7/14

Государственнь:к комитет

Совета Министров СССР по аелам изобретений и открытий (53) УДК 69 024 5 (088.8) (72) Авторы изобретения

М. С. Вайнштейн и Н. С. Москалев (71) Заявитель Ордена Трудового Красного Знамени центральный научно-исследовательский институт строительных конструкций им. B. А. Кучеренко (54) ВИСЯЧЕЕ ПОКРЫТИЕ

Предмет изобретения

Изобретение относится к области строительных конструкций и может быть использовано в промышленном и гражданском строительстве при возведении легких покрытий зданий и сооружений различных размеров в плане.

Известно прямоугольное в плане висячее покрытие, включающее опорный контур, систему тросов и распорки.

Предлагаемое покрытие обеспечивает работу элементов контура на продольные усилия.

Достигается это тем, что контур выполнен в виде расположенной горизонтально решетчатой рамы, к наружным узлам которой прикреплены перекрещивающиеся тросы, образующие верхнюю и нижнюю сетки с квадратными в плане ячейками, при этом узлы пересечения тросов и соответствующие внутренние узлы рамы расположены на одной вертикали и соединены напрягающими распорками.

На чертеже схематически изображено висячее покрытие.

Покрытие состоит из сквозной решетчатой рамы, наружняя 1 и внутренняя 2 обвязка когорой представляют собой пояса, а элементы

3 и 4 соответственно стойки и раскосы (решетку).

К наружным узлам контура подвешены нижняя 5 и верхняя 6 сетки, представляющие собой систему перекрещивающихся тросов.

Узлы пересечения тросов и соответствующне

5 внутренние узлы рамы расположены на одной вертикали и соединены напрягающими распорками 7, которые обеспечивают нужную конфигурацию сетей 5 и 6 н поддерживают в пролете внутренние узлы решетчатой рамы.

Висячее покрытие, прямоугольное в плане, 15 включающее опорный контур, систему тросов и распорки, о тл и ч а ю щ ее с я тем, что, с целью обеспечения работы элементов контура на .продольные усилия, последний выполнен в виде расположенной горизонтально решетча20 той рамы, к наружним узлам которой прикреплены перекрещивающиеся тросы, образующиее верхнюю н нижнюю сетки с квадратными в плане ячейками, при этом узлы пересечения тросов и соответствующие внутрен25 нне узлы рамы расположены на одной вертикали и соединены напрягающими распорками.

480811

Составнтс Ib И. БутовскиЙ

Техред 3. Тараненко

Корректор Н. Учакииа

Редактор 3. Шибаева

Типография, пр, Сапунова, 2

Заказ 2557/5 Изд. № 1697 Тираж 782 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж,-35, 1заушская наб., д. 4/5
