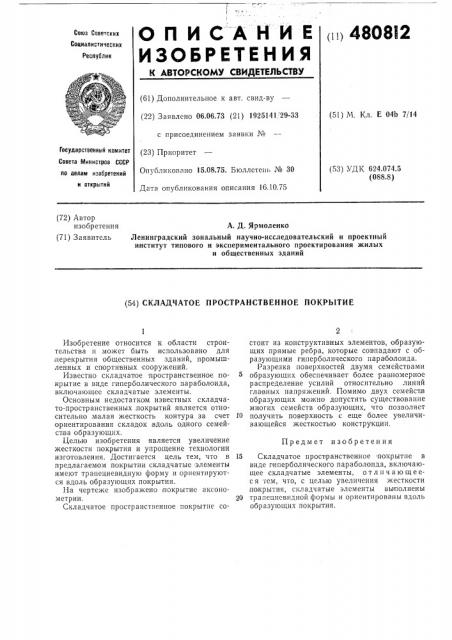

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ iп 4808I2

Свез Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 06.06.73 (21) 1925141 29-33 с присоединением заявки № (23) Приоритет

Опубликовано 15.08.75. Бюллетень № 30

Дата опубликования описания 16.10.75 (51) М. Кл. Е 04Ь 7/14

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 624.074.5 (088.8) (72) Автор изобретения (71) Заявитель

А, Д. Ярмоленко

Ленинградский зональный научно-исследовательский и проектный институт типового и экспериментального проектирования жилых и общественных зданий (54) СКЛАДЧАТОЕ ПРОСТРАНСТВЕННОЕ ПОКРЫТИЕ

Предмет изобретения

Изобретение относится к области строительства и может быть использовано для перекрытия общественных зданий, промышленных и спортивных сооружений.

Известно складчатое пространственное покрытие в виде гиперболического параболоида, включающее складчатые элементы.

Основным недостаткам известных складчато-пространственных,покрытий является относительно .малая жесткость контура за счет ориентирования складок вдоль одного семейства образующих.

Целью изобретения является увеличение жесткости покрытия и упрощение технологии изготовления. Достигается цель тем, что в предлагаемом покрытии складчатые элементы имеют трапециевидную форму и ориентируются вдоль образующих покрытия.

На чертеже изображено покрытие аксонометрии.

Складчатое пространственное покрытие состоит из конструктивных элементов, образующих прямые ребра, которые совпадают с образующими гиперболического параболоида.

Разрезка поверхностей двумя семействами образующих обеспечивает более равномерное распределение усилий относительно линий главных напряжений. Помимо двух семейств образующих мо>кно допустить существование многих семейств образующих, что позволяет

И получить поверхность с еще более увеличивающейся жесткостью конструкции.

15 Складчатое пространственное покрытие в виде гиперболического параболоида, включающее складчатые элементы, о т л и ч а ю щ е еся тем, что, с целью увеличения жесткости ,покрытия, складчатые элементы выполнены

20 трапециевидной формы и ориентированы вдоль образующих покрытия.
