Реферат

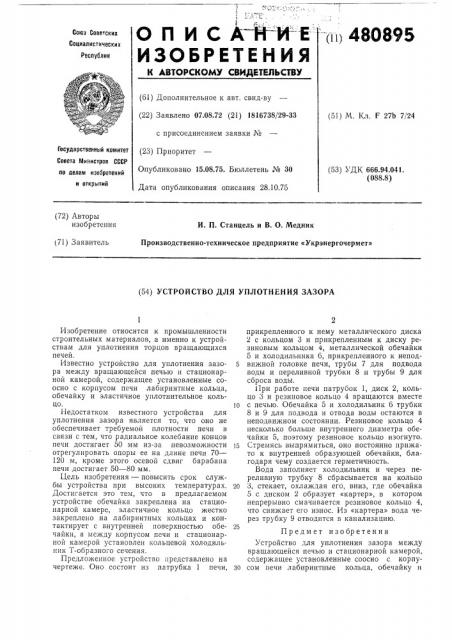

ОПИС НИЕ

ИЗОБРЕТЕНИЯ 1111 480895

Союз Советских

Социалистических

Респуолик

К ЛатОРСКОМУ СВИДЕтИЛЬСтВЬ (61) Дополнительное к авт. свид-ву (22) Заявлено 07.08.72 (21) 1816738/29-33 с присоединением заявки № (23) Приоритет

Опубликовано 15.08.75. Бюллетень № 30

Дата опубликования описания 28.10.75 (51) M. Кл. F 27Ъ 7/24

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 666.94.041. (088.8) (72) Авторы изобретения

И. П. Станцель и В. О. Медник

Производственно-техническое предприятие «Укрэнергочермет» (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ ЗАЗОРА

Изобретение относится к промышленности строительных материалов, а именно к устройствам для уплотнения торцов вращающихся печей.

Известно устройство для уплотнения зазора между вращающейся печью и стационарной камерой, содержащее установленные соосно с корпусом печи лабиринтные кольца, обечайку и эластичное уплотнительное кольцо, Недостатком известного устройства для уплотнения зазора является то, что оно не обеспечивает требуемой плотности печи в связи с тем, что радиальное колебание концов печи достигает 50 мм из-за невозможности отрегулировать опоры ее на длине печи 70—

120 м, кроме этого осевой сдвиг барабана печи достигает 50 — 80 мм.

Цель изобретения — повысить срок службы устройства при высоких температурах.

Достигается это те л, что в предлагаемом устройстве обечайка закреплена на стационарной камере, эластичное кольцо жестко закреплено на лабиринтных кольцах и контактирует с внутренней поверхностью обечайки, а между корпусом печи и стационарной камерой установлен кольцевой холодильник Т-образного сечения.

Предложенное устройство представлено на чертеже. Оно состоит из патрубка 1 печи, прикрепленного к нему металлического диска

2 с кольцом 3 и прикрепленным к диску резиновым кольцом 4, металлической обечайки

5 и холодильника 6, прикрепленного к непод5 вижной головке печи, трубы 7 для подвода воды и переливной трубки 8 и трубы 9 для сброса воды.

При работе печи патрубок 1, диск 2, кольцо 3 и резиновое кольцо 4 вращаются вместе

)o с печью. Обечайка 5 и холодильник 6 трубки

8 и 9 для подвода и отвода воды остаются в неподвижном состоянии. Резиновое кольцо 4 несколько больше внутреннего диаметра обечайки 5, поэтому резиновое кольцо изогнуто.

)5 Стремясь выпрямиться, оно постоянно прижато к внутренней образующей обечайки, благодаря чему создается герметичность.

Вода заполняет холодильник и через переливную трубку 8 сбрасывается на кольцо

20 3, стекает, охлаждая его, вниз, где обечайка

5 с диском 2 образует «картер», в котором непрерывно смачивается резиновое кольцо 4, что снижает его износ. Из «картера» вода через трубку 9 отводится в канализацию.

Предмет изобретения

Устройство для уплотнения зазора между вращающейся печью и стационарной камерой, содержащее установленные соосно с корпузо сом печи лабиринтные кольца, обечайку и

480895

Составитель А. Кулабухова

Техред Т, Миронова Корректор Н. Лебедева

Редактор Э. Шибаева

Заказ 2506/10 Изд. № 1713 Тираж 679 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 эластичное уплотнительное кольцо, о т л ич а ю щ е е с я тем, что, с целью повышения срока службы устройства при высоких температурах, обечайка закреплена на стационарной камере, эластичное кольцо жестко закреплено на лабиринтных кольцах и контактирует с внутренней поверхностью ооечайки, а между корпусом печи и стационарной камерой установлен кольцевой холодиль5 ник Т-образного сечения.
