ii 480938

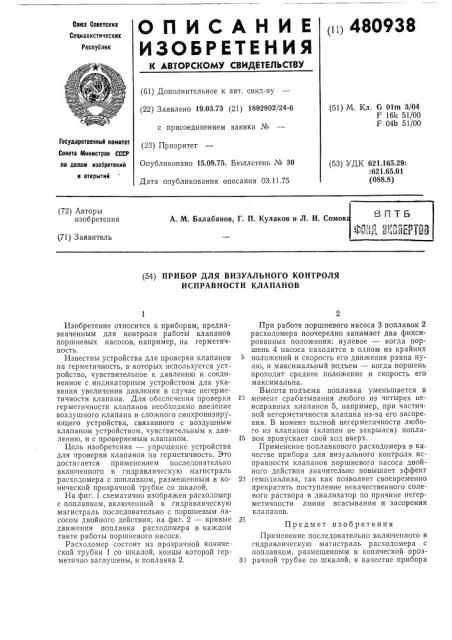

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Солта Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 19.03.73 (21) 1892802/24-6 с присоединением заявки № (23) Приоритет (51) М. Кл. G 01m 3/04

F 161 51/00

F 04b 51/00

Государственный комитет

Совета Министров СССР ло делам изобретений Опубликовано 15.08.75. Бюллетень № 30 (53) УДК 621.165.29:

: 621. 65.01 (088.8) и открытий

Дата опубликования описания 03.11.75 (72) Авторы изобретения

А. М. Балабанов, Г. П. Кулаков и Л. И. Сомов (71) Заявитель (54) ПРИБОР ДЛЯ ВИЗУАЛЬНОГО КОНТРОЛЯ

ИСПРАВНОСТИ КЛАПАНОВ

Изобретение относится к приборам, предназначенным для контроля работы клапанов поршневых насосов, например, на герметичность.

Известны устройства для проверки клапанов на герметичность, в которых используется устройство, чувствительное к давлению и соединенное с индикаторным устройством для указания увеличения давления в случае негерметичности клапана. Для обеспечения проверки герметичности клапанов необходимо введение воздушного клапана и сложного синхронизирующего устройства, связанного с воздушным клапаном устройством, чувствительным к давлению, и с проверяемым клапаном.

Цель изобретения — упрощение устройства для проверки клапанов па герметичность. Это достигается применением последовательно включенного в гидравлическую магистраль расходомера с поплавком, размещенным в конической прозрачной трубке со шкалой.

На фиг. 1 схематично изображен расходомер с поплавком, включенный в гидравлическую магистраль последовательно с поршневым насосом двойного действия; на фиг. 2 — кривые движения поплавка расходомера в каждом такте работы поршневого насоса.

Расходомер состоит из прозрачной конической трубки 1 со шкалой, концы которой герметично заглушены, и поплавка 2.

При работе поршневого насоса 3 поплавок 2 расходомера поочередно занимает два фиксированных положения: нулевое — когда поршень 4 насоса находится в одном из крайних положений и скорость его движения равна нулю, и максимальный подъем — когда поршень проходит среднее положение и скорость его максимальна.

Высота подъема поплавка уменьшается в

Ij момент срабатывания любого из четырех неисправных клапанов 5, например, при частичной негерметичности клапана из-за его засорения. В момент полной негерметичности любого из клапанов (клапан не закрылся) попла15 вок пропускает свой ход вверх.

Применение поплавкового расходомера в качестве прибора для визуального контроля исправности клапанов поршневого насоса двойного действия значительно повышает эффект

23 гемодиализа, так как позволяет своевременно прекратить поступление некачественного солевого раствора в диализатор по причине негерметичности линии всасывания и засорения клапанов.

Предмет изобретения

Применение последовательно включенного в гидравлическую магистраль расходомера с поплавком, размещенным в конической проз33 рачной трубке со шкалой, в качестве прибора

480938 для визуального контроля исправности клапанов поршневого насоса двойного действия, наФиг.f

Время

Фиг.2

Составитель В. Грузинов

Техред Е. Подурушина Корректор Е. Хмелева

Редактор А. Пейсоченко

Заказ 2568/11 Изд. № 1715 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

1 сь пример, для подачи солсвого раствора и диализатор.
