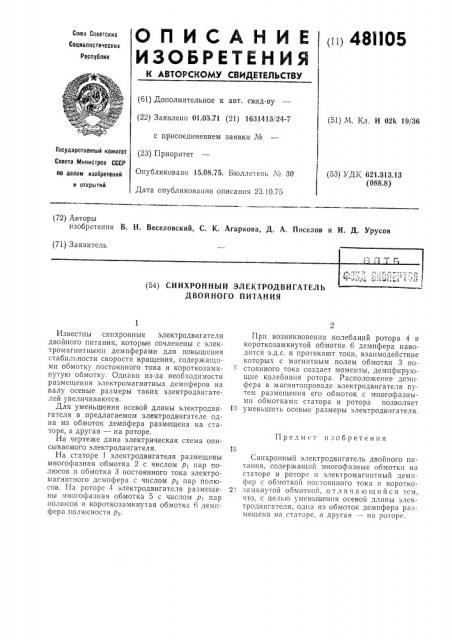

О П И С А Н И Е !!!148ll05

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 01.03.71 (21) 1631413/24-7 с присоединением заявки № (23) Приоритет

Опубликовано 15.08,75. Бюллетень ¹ 30

Дата опубликования описания 23.10.75 (51) М. Кл. Н 02k 19/36

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.313,13 (088.8) (72) Авторы изобретения В. H. Веселовский, С. К. Агаркова, Д. А. Поселов и И. Д. Урусов (71) Заявитель (54) СИ HXPOH Н Ы Й ЭЛ ЕКТРОДВ И ГАТЕЛ Ъ

ДВОЙНОГО ПИТА Н ИЯ

Предмет изобретения

Известны синхронные электродвигатели двойного питания, которые сочленены с электромагнитными демпферами для повышения стабильности скорости вращения, содержащими обмотку постоянного тока и короткозамкнутую обмотку. Однако из-за необходимости размещения электромагнитных демпферов на валу осевые размеры таких электродвигателей увеличиваются.

Для уменьшения осевой длины электродвигателя в предлагаемом электродвигателе одна из обмоток демпфера размещена на статоре, а другая — на роторе.

На чертеже дана электрическая схема описываемого электродвигателя.

На статоре 1 электродвигателя размещены многофазная обмотка 2 с числом р1 пар полюсов и обмотка 3 постоянного тока электромагнитного дсмпфера с числом р пар полюсов. На роторе 4 электродвигателя размещены мпогофазная обмотка 5 с числом р> пар полюсов и короткозамкнутая обмотка 6 демпфера полюсности ре.

Прп возникновении колебаний ротора 4 в короткозамкнутой обмотке 6 демпфера наводится э.д.с. и протекают токи, взаимодействие которых с магнитным полем обмотки 3 постоянного тока создает моменты, демпфирующие колебания ротора. Расположение демпфера в магнитопроводе электродвигателя путем размещения его обмоток с многофазными обмотками статора и ротора позволяет

10 уменьшить осевые размеры электродвигателя.

Синхронный электродвигатель двойного пптання, содержащий многофазные обмотки на статоре и роторе и электромагнитный демпфер с обмоткой постоянного тока i! коротко2 замкнутой обмоткой, отличающийся тем, что, с целью уменьшения осевой длины электродвигателя, одна из обмоток демпфера размещена на статоре, а другая — на роторе.
