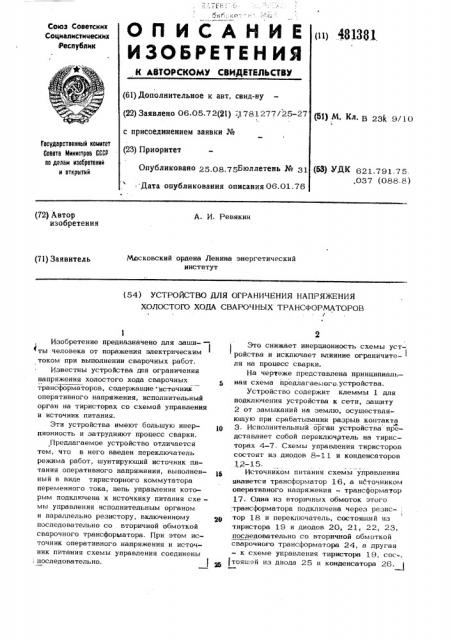

Ф, ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 481331 (61) Дополнительное к авт, свид-ву (22) Заявлено 06.05.72(21) "1781277/25-27 с присоединением заявки № (51} M. Ka В 23 9ЛО

Гасударственный комитет

Совета Министров СССР по делам нэооретеннй и открытий (23) Приоритет

Опубликовано 25.08.75Бюллетень № 31 Дата опубликования описания 06.01.76 (1ттз) УДк 621 791.75 .037 (088 8) (72) Автор изобретения

А. И. Ревякин

Московский ордена Ленина энергетический институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОГРАНИЧЕНИЯ НАПРЯЖЕНИЯ

ХОЛОСТОГО ХОДА СВАРОЧНЫХ ТРАНСФОРМАТОРОВ

1

Изобретение предназначено для заши-— ты человека от поражения электрическим током при выполнении сварочных работ.

Известны устройства дпя ограничения напряжения холостого хода сварочных трансформаторов, содержашне источник оперативного напряжения, исполнительный орган на тиристорах со схемой управления и источник питания, Эти устройства имеют большую инерционность и затрудняют процесс сварки.

Предлагаемое устройство отличается тем, что в него введен переключатель режима работ, шунтируюший источник питания оперативного напряжения, выполненный в виде тиристорного коммутатора переменного тока, цепь управления которым подключена к источкику питания схе— мы управления исполнительным органом и параллельно резистору, включенному gp последовательно со вторичной обмоткой сварочного трансформатора. При этом источник оперативного напряжения и источник питания схемы управления соединены

; последовательно. м

Это снижает инерционность схемы устI ройства и исключает влияние ограничите- ля на процесс сварки.

На чертеже представлена принципиальная схема предлагаемого, устройства.

Устройство содержит клеммы 1 для подключения устройства к сети, зашиту

2 от замыканий на землю, осушествляюшую при срабатывании разрыв контакта

3. Исполнительный орган устройства представляет собой переключатель на тиристорах 4-7. Схемы управления тиристоров состоят из диодов 8-11 и конденсаторов

12-15Источником питания схемы управления является трансформатор 16, а источником оперативного напряжения - трансформатор

17. Одна из вторичных обмоток этого трансформатора подключена через резис-:

1 тор 18 и переключатель, состояший из тиристора 19 и диодов 20, 21, 22, 23, последовательно со вторичной обмоткой сварочного трансформатора 24, а другая — к схеме управления тиристора 19, сос-, (тояшей из диода 25 и конденсатора 26. (! ((ереключетель режима работ собран п) тиристоре 27 и диодах 28-31. Схема управления этим переключа l Q„-)Q),i состоит и:) диодов 32, 33, конденсатора 34 и реп() времени 35 с контактом 36.

Г((3и подключении устройства к сети !

Еапряжение подается ца трансформаторы

37, 16, и 17. Трансформа7ор 37 является разделительным. (-(апряжение, снимаемое с трансформатора 16, при этом является недостаточным для включения исполнительного органа, поэтому сварочшлй трансформатор остается не подключенным к сети. Сигнальная лампочка 38 го— рпт при этом в полканала, указывая на

1 наличие напрягкения на устройстве. Напряж(ние с трансформатора 17 1,одается на вторичную обмотку сварочного трансфор-! .1сl I 0!)B 2 4 ° ! (ри сварке для возбуждения дуги замыкается цепь электрода 39. 1(ри этом ток в оперативной цепи увеличив.- :ется, Возрастание падения напряжения на резисторе 1Я вызывает включение тиристора 27.

Вкл)ас!енпый таким образом E::QðQKJIK)÷Bòå)lü (ге)хил)а работ шунтирует пер)3) шую обмотКу ТраНСфОрМаТОра 17, ЧТО 1-: ПсВОд:n К

< liсЯ7 И1<) ОПСОаТИВН01 0 HB))Qяжеиии l! - !3ЕЛИ— неHI .л с папряжепия HB трап -фо(::;Io(! 0(iå 6 ,!С ЛЕГ(1< .(ÈI!Ü) НЕООХОДИМзй 7)II ВК

ПСП(;!Н(-ТЕЛ),ПОГС ОР апас С::..:..:. С С (К 10 Пцlо O. )El(30 Q OÃO Тос;Н(ф00:с1ПТС .с) = "= K СQ— I 1 1!с) -!а !! у Сна(ÇК)1. (. Э 0: ) ИС=.!Е!!Тс) ."и(3псчор 27 поддерживается Во Вкл-QKQílfîì ()(с Ill I!I напряжением с т)гансформатора

1 ..(.<:1)(;) диод 32. и! па)п ная;)ал:почка

3<-) ор;!т I) по иный накал, указывая наJ И снв I Е) П()3(г!((НИЯ HB С )аР0 Гно!П ТРа СфоРл!B L)QQ 24. . ((ли (Зс1З() IBQ ДУГИ Во ВТ()Р)IЧПОЙ 00мо 1 ке сварочце)г о т(гансф(грл(аторе(24 появля- i ( ется опасное для еварц)иКа напряжение холостого хода, которое вызывает срабатывание (с определенной задержкой) реле времени 35. Контакт 36 замыкается и выключает переключатель режима работ.

При этом с.хема переходит в исходное coc— тояние, т.е. подается оперативное напря>кение H отключается от сети сварочный трансформатор 24. ((ри очередном возбуждении дуги процесс повторяется. Поскольку оперативное напряжение на время сварки снимается, а подается раньше, чем успевает сработать исполнйтельн !й орган, то влияние !., устройства HB процесс сварки исключает- ся.

Предмет изобретения

Устройство для ограничения напряжеP ния холостого хода сварочных трансформаторов, содержашее источник питания, исполнительный орган на тиристорах с0 схемой управления, источник оперативно Q напряж<п.)è, отл и ч а юш ее с я

) ЕЛ(, 1по, = !(Е)П,К) и КЛЮЧЕНПЯ ВЛИЯНИЯ 01 — рапис(1)тели на про(есс сварки без у)с)ень— шелия быстродействия, в него Введен лев (екл 0;а.(епь р<.-.гкил)а работ, шунтируюший

10 .-(с (очI:)IK E!èòEIпия сперативно) о напряжения, P!ý!!!0JlHå1=íûÉ в виде TWI(i!107 0(iI!Ql 0 комм У"1 а: р» !I(!ре "!Qннсч о ока- цепь управл(н!ия которым I!Qдкп!Счена K и(.точппк г, питания

СХ(,,(Ы чц<РДВ) с НИ)! <(ГПОЛПИ Епс,il »I. .1 (i(JI BI!0!1 4 1)е)раппе)(ьl!О (i(.зис7 0()у, вк)пОчеll!!Олlу по(.—

J!QBOE3BTCJ)!>, O C 0 !3 ГОРИЧНСЙ QE)!F10 I KOI! ного транс(!)Срл)атора, при этом источник

ОПЕ(JB 1 ЙВ<10Ч О Па)ПРЯЖ(. .ПИЯ И ИСТО ill)IK IIII B— пия схемы упр(3вления соединены пос)и f!0BBтельп0.
