Реферат



1

---- - --=- ..«№ 48181 1 -

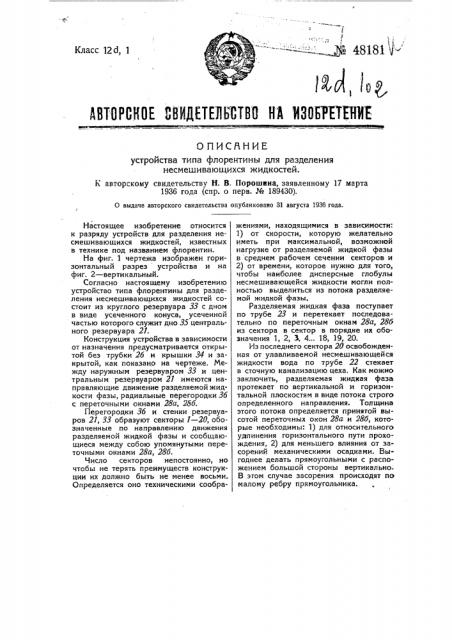

М,, АВТОРСКОЕ СВНЙЕТЕПЬСТВО KA МЗОБРЕТЕНМЕ

Класс )2d, 1

О ПИСЯНИЕ устройства типа флорентины для разделения несмешивающихся жидкостей.

Е авторскому свидетельству Н. В. Порошнна, заявленному 1? марта

1936 года (спр. о перв. ¹ 189430).

О выдаче авторского свидетельства опубликовано 31 августа 1936 года.

Настоящее изобретение относится к разряду устройств для разделения несмешивающихся жидкостей, известных в технике под названием флорентин.

На фиг. 1 чертежа изображен горизонтальный разрез устройства и на фиг. 2 — вертикальный.

Согласно настоящему изобретению устройство типа флорентины для разделения несмешивающихся жидкостей состоит из круглого резервуара 33 с дном в виде усеченного конуса, усеченной частью которого служит дно 35 центрального резервуара 21.

Конструкция устройства в за виси мости вт назначения предусматривается открытой без трубки 26 и крышки 34 и закрытой, как показано на чертеже. Между наружным резервуаром 33 и центральным резервуаром 21 имеются направляющие движение разделяемой жидкости фазы, радиальные перегородки 36 с переточными окнами 28а, 286.

Перегородки 36 и стенки резервуаров 21, 33 образуют секторы 1 — 20, обозначенные по направлению движения разделяемой жидкой фазы и сообщающиеся между собою упомянутыми переточными окнами 28а, 286.

Число секторов непостоянно, но чтобы не терять преимуществ конструкции их должно быть не менее восьми.

Определяется оно техническими соображениями, находящимися в зависимости:

1) от скорости, которую желательно иметь при максимальной, возможной нагрузке от разделяемой жидкой фазы в среднем рабочем сечении секторов и

2) от времени, которое нужно для того, чтобы наиболее дисперсные глобулы несмешивак1щейся жидкости могли полностью выделиться из потока разделяемой жидкой фазы, Разделяемая жидкая фаза поступает по трубе 23 и перетекает последовательно по переточным окнам 28а, 286 из сектора в сектор в порядке их обозначения 1, 2, 3, 4... 18, 19, 20.

Из последнего сектора 20 освобожденная от улавливаемой несмешивающейся жидкости вода по трубе 22 стекает в сточную канализацию цеха. Как можно заключить, разделяемая жидкая фаза протекает по вертикальной и горизонтальной плоскостям в виде потока строго определенного направления. Толщина этого потока определяется принятой высотой переточных окон 28а и 286, которые необходимы: 1) для относительного удлинения горизонтального пути прохождения, 2) для меньшего влияния от засорений механическими осадками. Выгоднее делать прямоугольными с распожением большой стороны вертикально

В эгом случае засорения происходят по малому ребру прямоугольника.

Переточнйе окна 28а у центрального резервуара расположены относительно периферийных переточных окон 28б ниже, что заставляет разделяемую жидкую фазу, помимо зигзагообразного течения в горизонтальной плоскости, одновременно с этим описать зигзагообразное движение и по вертикальной плоскости.

Движение то вверх, то вниз способствует более быстрому освобождению разделяемой фазы от глобул несмешивающейся жидкости. Переточные окна 28а у центрального резервуара 21 секторов—

1: 2: 3: 4: 5 расположены почти на одном уровне с периферийными. Это позволяет иметь в этих секторах совершенно мертвую зону, в целях осаждения механических частиц и осадков, для относительного предупреждения засорения остальных секторов с пятнадцатого до двадцатого составляющих основную рабочую площадь флорентины.

С применением перегородки и переточных окон устройство по вертикальной плоскости можно подразделить на следующие строго определенные зоны, характерные для каждого из секторов:

1. Для секторов 1:2:3:4:5 от дна резервуара 33 до уровня нижнего ребра переточных окон 28а — мертвая зона для осадков.

2. Для секторов 1:2:3:4:5:б:7:8:

9: 10...18: 19: 20 от уровня нижнего ребра центральных переточных окон 28а до уровня верхнего ребра периферийных переточных окон 286 с выпуклостью потока к средине — зона перетекания.

3, От уровня верхнего ребра периферийных переточных окон 28б до уровня границы накопляемого слоя — зона отстаивания.

4. От границы накопляемого слоя до уровня переточных прорезей 27а и

27б или поверхности жидкости в устройстве — зона накопления.

Глобулы несмешивающейся жидкости, попав в рабочее пространство секторов, благодаря малым скоростям, быстро выходят из сферы действия струи разделяемой жидкой фазы и, пройдя небольшую зону отстаивания, присоединяются к отстаивающемуся слою в зоне накопления.

Далее по горизонтальным прорезям 27а и 27б с поверхностями накопляемого слоя несмешивающаяся жидкость перетекает в центральный сборный резервуар 21, который по высоте выше, чем наружные стенки резервуара 33.

Благодаря этому дно резервуара 33 сведено на конус, что уменьшает разницу поперечных сечений рабочего пространства секторов у переточных окон 28а и 28б.

Центральный резервуар 21 снабжен широким без дна и крышки цилиндром 30, укрепленным на трех кронштейнах 32, выше нормального уровня жидкости, сточной воронкой с трубко" 25 для несмешивающейся жидкости и сливной трубкой 24 для отстоявшейся воды.

Труба 22 и трубка 24 для отработанной воды заканчиваются регулирующими уровень жидкости в резервуарах 21 и-33 загибами.

Для того, чтобы не происходило загрязнения переточных окон, флорентина время от времени в плановом порядке должна промываться от всей накопившейся механической грязи и осадков.

Для этой цели на каждую пару секторов предусматривается один штуцер 29, забиваемый деревянной или из другого материала пробкой со стороны секторов и открываемый закругленным инструментом со стороны центрального резервуара 21.

Для осуществления промывки, чистки или перехода на отделение новой по свойстваи и качеству несмешивающейся жидкости, нужно вытеснить имеющийся как в центральном резервуаре 21, так и в секторах слой накопленной жидкости.

Для этого прежде всего закрывают трубы 22 и 24 и по трубе 23 подают во флорентину вместо разделяемой жидкой фазы чистую водопроводную воду до тех пор, пока из всех секторов последовательно по переточным прорезяи 27б и 27а, а затем в воронку трубки 25, не пойдет вода. После этого флорентину нужно считать освобожденной и можно переходить к отделению нового продукта.

Материал флорентины, в зависимости от свойства разделяемой жидкой фазы, может быть железным, медным, алюминиевым, с необходимым покрытием или лужением оловом, если это нужно.

Первым условием при применении флорентины предлагаемой конструкции является соблюдение скорости при максимальной нагрузке: а) в переточных окнах, не превышающей порядка

1,5 м(сек и б) в рабочем сечении секторов — 0,08 м/сек или 4,8 м!мин.

Второе условие — обязательность четного количества секторов, число которых в зависимости от максимальной нагрузки разделяемой жидкой фазы должно быть минимум 8, максимум 44.

Третье условие — зона накопления или толщина отстаиваемого слоя должна быть около 200 мм для всех секторов и около 300 мм для центрального резервуара, что обеспечивает большую чистоту отделяемого продукта.

Пре дмет изобретения.

Устройство типа флорентины для разделения несмешивающихся жидкостей, отличающееся тем, что, с целью удлинения пути движения разделяемой смеси с изменением при этом скоростей движения ее и улучшения таким путем разделения ее на компоненты сообразно удельному весу, круглый с дном в виде усеченного конуса резервуар 33 разделен радиальными перегородками 36, снабженными переточными окнами 28а и 28о для перехода из сектора в сектор разделяемой смеси и прорезями 27а и 276 для перепуска более легкой жидкости также по секторам и в центральный резервуар 21 для окончательного отделения ее в последнем и выпуска по сливной трубке 25, установленной в открытом сверху и снизу цилиндре 30.

Е авторсвому свидетельству Н. В. Порошина М 48181

gg

Я, /д

Гй

/ >р

/ /Ю

Ц3ИГ.3
