Двухкомпонентный регистратор течений

Двухкомпонентный регистратор течений

Иллюстрации

Показать все

Реферат



(с

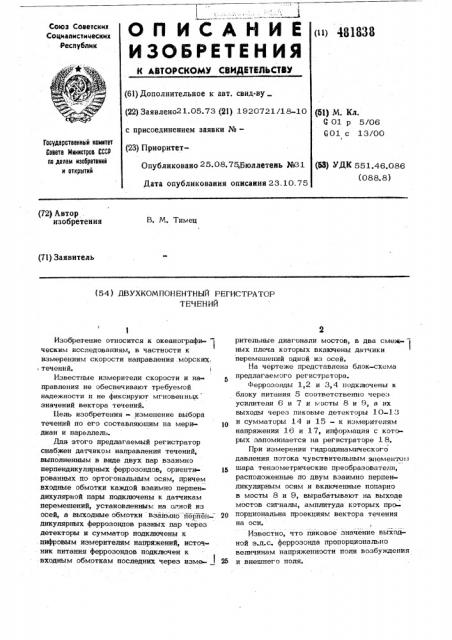

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИИЛЬСТВУ

Союз Советских

Социалистических

Республик (») 48183 о (61) Дополнительное к авт. свид-ву (22) Заявлено21.05.73 (21) 1920721/18-10 с присоединением заявки №вЂ” (23) ПриоритетОпубликовано 25.08.75Бюллетень №31

Дата опубликования описания 23. 10. 75 (5Ц M. Кл.

C 01 р 5t06

601 с 13100

Государственный квинтет

Совета Мнннстров СССР оо делам нзобретоннй н открмтнй ()©) УЗ% 551 46.086 (088.8) (72) Автор . изобретения

В. М. Тимец (71) Заявитель (54) ДВУХКОМПОНЕНТНЫЙ РЕГИСТРАТОР

ТЕЧЕНИЙ

Изобретение относится к океанографическим исследованиям, в частности к измерениям скорости направления. морскиХ, течений. 1

Известные измерители скорости и направления не обеспечивают требуемой надежности и не фиксируют мгновепных значений вектора течений.

L1em изобретения - изменение выбора течений по его составляюшим на мери- )0 диан и параллель.

Для этого предлагаемый регистратор снабжен датчиком направления течений, выполненным в виде двух пар взаимно перпендикулярных феррозондов, ориенти- )5 рованных по ортогональным осям, причем входные обмотки каждой взаимно перцендикулярной пары подключены к датчикам церемешений, установленным на агной из осей, а выходные обмотки взаимно йерпен-- 20 дикулярных феррозондов разных пар через детекторы и сумматор подключены к цифровым измерителям напряжений, источник питания феррозондов подключен к входным обмоткам последних через изме- J 25 рительные диагонали мостов, в два смеж- ных плеча которых включены датчики перемешений одной из осей, На чертеже представлена блок-схема предлагаемого регистратора, Феррозонды 1,2 и 3,4 подключены к блоку питания 5 соответственно через усилители 6 и 7 и мосты 8 и 9, а их выходы через пиковые детекторы 10-13 и сумматоры 14 и 15 - к измерителям напряжения 16 и 17, информация с которых запоминается на регистраторе 18.

При измерении гидродинамического давления потока чувствительным элементом шара тензометрические преобразователи, расположенные по двум взаимно перпендикулярным осям и включенные попарно в мосты 8 и 9, вырабатывают на выходе мостов сигналы, амплитуда которых пропорциональна проекциям вектора течения на оси.

Известно, что пиковое значение выходной э.д.с. феррозонда пропорционально величинам напряженности поля возбуждения и внешнего поля.

481838

Так как феррозонды ориентируются по осям, относительно которых измеряются проекции вектора течения, а их обмотки возбуждения питаются напряжением, амплитуда которого пропорциональна проекции вектора течения иа одну из осей, пиковое значение выходной э.д.с. феррозонда пропорционально проекциям внешнего поля и вектора течения на ось. При подаче выходных сигналов феррозондов на пиковые детекторы 10-13 на их выходах получают сигналы, пропорциональные проекции вектора течения ца ось и косинусу направления этой оси относительно магнитного меридиана.

Попарно суммируя эти сигналы на сумматорах 14 и 15 с учетом знака, получают на выходе этих сумматоров напряжения, величины которых пропорциональны проекцияь вектора течения на меридиан и параллель.

Эти сигналы измеряются цифр iBbIMH измерителями l6 и:17 и регистрируются на регистраторе 18.

А давая дискретность измерения и осред» щщ измеренные величины составляюших на меридиан и параллель, можно получить среднее значение вектора течения за любой промежуток времени.

Предмет изобретения

1. Двухкомпонентный регистратор течений, содержаший чувствительные элементы в виде шаровых насадков, укрепленных на стержнях, связанных с датчиками перемешений, расположенными по ортогональным осям относительно стержней, и регистрирую,шее устройство, отличающийся тем, что с целью измерения вектора тече ний по его составляюшим на меридиан и параллель, оп снабжен датчиком направления течений, выполненным в виде двух пар взаимно перпендикулярных феррозондов, ориентированных по ортогональным осям, причем, входная обмотка каждой взаимно пер-пендикулярной пары подключена к датчикам перемещен, установленным на одной из осей, а выходные обмотки взаимно перпендикулярных феррозондов разных пар через детекторы и сумматор подключены к цифровым измерителям напряжений.

2. Регистратор по п.1, о т л и ч а юшийся тем,что источник питания феррозондов подключен к входным обмоткам последних через измерительные диагонали мостов, в два смежных плеча которых включены датчики перемещений одной из осей.

481 838

Заказ $gg$ . . Иэд- 863

ЦНИИПИ Государственного комитета Совета Министров СССР по делам иэобретеннй и открытий

Москва, 1)3035, Раушская наб., 4

Тираж 902 Подписное

Преднриятие «Патент», Москва, Г-59, Бережковская наб., 24

Составитель Щ.Богомольная

Редактор Г.иванова Техред И Кдрандащовв рр тор О.Т Рина
