Реферат



театентнс--:" х, г -7сх есиаее ., иблиотеча ц д

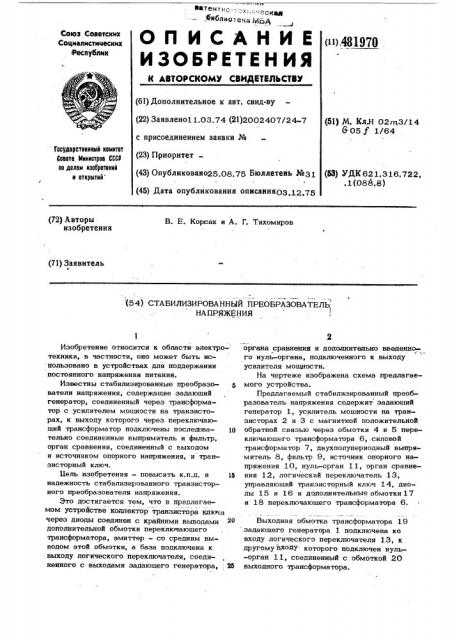

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических йееспублик (<>),%1970 (61) Дополнительное к авт. свид-ву (22) Заявлено11.03.74 (21)2002407/24-7 (51) М. Кл.Н 02m3/14

&05 f 1/64 с присоединением заявки №

Государстеенный комитет

Сонета Миниотроа СССР

an делам нэооретеннй н открытий (23) Приоритет (43) Опубликовано25.08.75 Бюллетень №31 (бЗ) УДК 621.316.722, . 1 (OS A.8) (45) Дата опубликования описанияО3.12.75 (72) Авторы изобретения

В. Е. Корсак и А. Г. Тихомиров (71) Заявитель

1 (54) СТАБИЛИЗИРОВАННЫЙ ПРЕОБРАЗОВАТЕЛЬ

НАПРЯЖЕНИЯ

1 органа сравнения и дополнительно введенного нуль-органа, подключенного к выходу усилителя мощности.

На чертеже изображена схема предлагаемого устройства.

Предлагаемый стабилизированный преобразователь напряжения содержит задающий генератор 1, усилитель мощности на транзисторах 2 и 3 с магнитной положительной обратной связью через обмотки 4 и 5 переключающего трансформатора 6, силовой трансформатор 7, двухполупериодный выпрямитель 8, фильтр 9, источник опорного на« пряжения 10, нуль-орган 11, орган сравнения 12, логический переключатель 13, управляющий транзисторный ключ 14, диоды 15 и 16 и дополнительные обмотки 17 и 18 переключающего трансформатора 6.

Изобретение относится к области: электро-: техники, в частности, оно может быть ис пользовано в устройствах для поддержания . постоянного напряжения питания.

Известны стабилизированные преобразователи напряжения, содержащие задающий генератор, соединенный через трансформатор с усилителем мощности на транзисторах, к выходу которого через переключающий трансформатор подключены последова- тО тельно соединенные выпрямитель и фильтр, орган сравнения, соединенный с выходом и источником опорного напряжения, и транзисторный ключ.

Uemü изобретения — повысить к.п.д. и 15 надежность стабилизированного транзисторного преобразователя напряжения.

Это достигается тем, что в предлагаемом устройстве коллектор транзистора ключа через диоды соединен с крайними выводами дополнительной обмотки переключающего трансформатора, эмиттер — со средним выводом этой обмотки, а база подключена к выходу логического переключателя, соединенного с выходами задающего генератора,, 25

Выходная обмотка трансформатора 19 задающего генератора 1 подключена ко входу логического переключателя 13, к другому входу которого подключен нуль-орган 11, соединенный с обмоткой 20 выходного трансформатора.

4819

Для исключения влияния трансформатора

19 на трансформатор 6 в цейь вторичной обмотки трансформатора 19 включен диодный ограничитель 21.

Устройство работает следующим образом.

При включении напряжения питания ге-" нератор 1 выдает тактовые импульсы, которые через трансформатор 19 поступают на базы транзисторов 2 и 3 и на один из входов логического переключателя 13

Напряжение, возникающее в трансформа-. торах 6 и 7 за. счет протекания тока в открытом транзисторе 2 или 3, через до- полнительные обмотки 17 и 18 переклю- . 15 чающего трансформатора 6 и диоды 15 и:, 16-поступает на управляющий ключ 14, а через обмотку 20 трансформатора 7 на- пряжение поступает на вход нуль-.органа

11. 20

Устройство сравнения 12 сравнивает напряжение на нагрузке с напряжением источника опорного напряжения 10.

Если выходное напряжение ниже опорного, устройство сравнения 12 выдает 25 сигнал, запрещающий прохождение сигнала с выхода нуль-органа 11 через логический переключатель 13 на базу транзистора ключа 14. ! Если выходное напряжение станет вы» 30 ше опорного, то устройство сравнения 12 снимает сигнал запрета, и сигналы нуль-органа 11 пройдут через логический переключатель 13 на базу управляющего ключа 14.

В момент, когда напряжение на обмотке 20 трансформатора 7 имеет величину, близкую к нулю, нуль-орган 11 выдает . сигнал, через логический переключатель 13 открывающий ключ 14, который через дио- 40 ды 15 и 16 шунтирует обмотки 17 и 18 трансформатора 6, налагая запрет Hà работу усилителя мощности. Это состояние ., 70

; продолжается до тех пор, пока выходное

I . напряжение не снизится до номйнального.

В этот момейт орган сравнения 12 выдает сигнал запрета на логический переключатель 13, который запрещает по- хождение сигнала с нуль-органа. Такто-: . вый импульс генератора 1 проходит через логический переключатель 13 на базу управляющего ключа 14 и закрывает его.

По сигналу с задающего генератора качи кается новый цикл преобразования.

Так как нуль-орган выдает сигнал в момент прохождения напряжения усилитепя; мощности через нуль, когда коллекторные и базовые токи транзисторов 2 и 3 усили, теля мощности имеют малые значения, мощность управляющего транзистора может быть значительно снижена, что повышает экономичность и надежность устройства.

Предмет изобретения

Стабилизированный преобразователь напряжения, содержащий задающий генератор, соединенный через трансформатор с усилителем мощности на транзисторах, к выходу которого через переключающий Рансформатор подключены последовательно соединенные выпрямитель и фильтр, орган сравнения, соединенный с выходом и источником опорного напряжения, и транзисторныйключ, отличающийся тем, что, с целью повышения к.п.д. и надежности, коллектор транзистора ключа через диоды соединен с крайними выводами до-! полнительной обмотки переключающего, трансформатора, эмиттер- со средним выводом этой обмотки, а база подключена к >

1 выходу логического переключателя, соеди- ненного с выходами задающего генератора, органа сравнения и дополнительно введенного нуль-органа, подключенного к выходу усилителя мощности.

48197Î 1Ь

Подписное

Изд. K gg(i

Заказ Я, Д

Тираж 782

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие сПатент>, Москва, Г-59, Бережковская наб., 24

Составитель д щир ц

Ф

РедактоР О.Стенина ТехРед Г КуРин, „ КоРРектоР денисова
