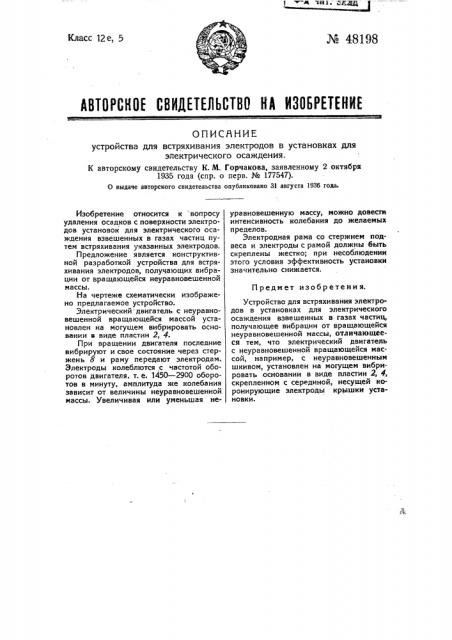

Класс 12е, 5 № 48198

АВТОРСНО(СВИДЕТЕНЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСННИЕ устройства для встряхивания электродов в установках для электрического осаждения.

К авторскому свидетельству К. М. Горчакова, заявленному 2 октября

1935 года (спр. о перв. № 177547).

О выдаче авторского свидетельства опубликовано 31 августа 1936 года.

Предмет изобретения.

Изобретение относится к — вопросу удаления осадков с поверхности электродов установок для электрического осаждения взвешенных в газах частиц путем встряхивания указанных электродов.

Предложение является конструктивной разработкой устройства для встряхивания электродов, получающих вибрации от вращающейся неуравновешенной массы.

На чертеже схематически изображено предлагаемое устройство.

Электрический двигатель с неуравновешенной вращающейся массой установлен на могущем вибрировать основании в виде пластин 2, 4.

При вращении двигателя последние вибрируют и свое состояние через стержень 8 и раму передают электродам.

Электроды колеблются с частотой оборотов двигателя, т. е. 1450 — 2900 оборотов в минуту, амплитуда же колебания зависит от величины неуравновешенной массы. Увеличивая или уменьшая неуравновешенную иассу, можно довести интенсивность колебания до желаеиых п редело в.

Электродная рама со стержнеи подвеса и электроды с рамой должны быть скреплены жестко; при несоблюдении этого условия эффективность установки значительно снижается.

Устройство для встряхивания электродов в установках для электрического осаждения взвешенных в газах частиц, получающее вибрации от вращающейся неуравновешенной массы, отличающееся тем, что электрический двигатель с неуравновешенной вращающейся иассой, например, с неуравновешенныи шкивом, установлен на могущем вибрировать основании в виде пластин 2, 4, скрепленном с серединой, несущей коронирующие электроды крышки установки.
