Способ измерения времени задержки
Иллюстрации
Реферат

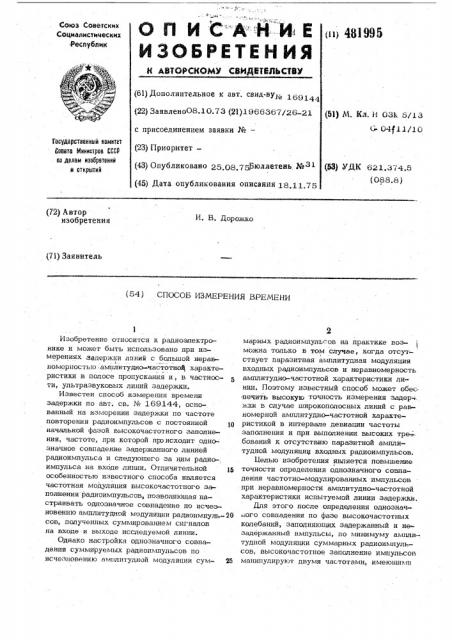

Ои ИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик (11) 481995 (61) Дополнительное к авт. свид-вул, 169 (22) ЗаявленоО8.10.7Ç (21}1966З67/26-21 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 2g 08.7 бюллетень Хе > (45) Дата опубликования описания 18 11 75
Государственный иомитет
Совета Министров СССР па делам изобретений и открытий (53) УДК 621.3 ю 4.5 (088.8) (72) Автор изобретения
И. В. 1орожко (71) Заявитель (54) СПОСОБ ИЗМЕРЕНИЯ ВРЕМЕНИ марных радиоимпульсов на практике возможна только в том случае, когда отсутствует паразитная амплитудная модуляция входных радиоимпульсов и неравномерность амплитудно-частотной характеристики линии, Поэтому известный способ может обес. печить высокую точность измерения задер+. жхи в случае широкополосных линий с равномерной амплитудно-частотной характеристикой в интервале девиации частоты заполнения и при выполнении высоких тре- бований к отсутствию паразитной амплитудной модуляциу входных радиоимпульсов.
Целью изобретения является повышение точности определения однозначного совпадения частотно-модулированных импульсов при неравномерности амплитудно-частотной характеристики испытуемой линии задержки.
Для этого после определения однознач„ого совпадения по фазе высокочастотных колебаний, заполняющих задержанный и незадержанный импульсы, по л1инимуму алшли.тудной модуляции суммарных радиоимпульсов, высокочастотное заполнение импульсов манипулируют двумя частотами, имеющилш
Изобретение относится к радиоэлектронике и может быть использовано при измерениях задержки линий с большой нерав=
1 номерностью амплитудно-частотной характеристики B полосе пропускания и, в частности, ультразвуковых линий задержки.
Известен способ измерения времени задержки по авт. св. No. 169144, основанный на измерении задержка по частоте повторения радиоимпульсов с постоянной 1р начальной фазой высокочастотного заполнения, частоте, при которой происходит однсозначное совпадение задержанного линией радиоимпульса и следующего за ним радио-. импульса на входе линии. Отличительной особенностью известного способа является частотная модуляция высокочастотного заполнения радиоимпульсов, позволяющая настраивать однозначное совпадение по исчезновению амплитудной модуляции радиоимпуль-2О сов, полученных суммированием сигналов на входе и выходе исследуемой линии.
Однако настройка однозначного совпадения суммируемых радиоимпульсов по исчезновению амплитудной модуляции сум- 25 (Slj М. Кл. Н 03К 6|1д
C- 04 11 10
481995 одинаковое затухание B испытуемой линии задержки, и уточняют «астройку однозначного совпадения суммпруемых радиоимпульсов по минн уму импульсно-амплитудной модуляции сумма ных радиои;:шульсов.
Для максимального расширения частотно о интервала между двумя частотами с целью получения высокой чувствительности сумматора манипулируют двумя .частотами высокочастотных колебаний радноимпульсов, расположенными по краям полосы пропускания линии задержки.
Прц двухчастотной манипуляции равенство коэффициентов передачи линии на манипулируемых частотах устанавливают регулировкой частот заполнения до исчезновения импульсно-амплитудной. модуляции радиоимпульсов на выходе испытуемой линии, причем указанное расширение частотного интервала и устранение паразит ной амплитудной модуляции входных радиоимпульсов обеспечивают за счет использования двух независимых генера- торов с регулируемой частотой заполнеция и: амплитудой радиоимпульсов. Урав- нивание амплитуд генерируемых радио1 импульсов контролируют на входе испытуемой линии.
Таким образом, в дополнение к значительному ослаблению отрицательного влияния неравномерности частотной характеристики на точность измерения частотная манипуляция в совокупности с рассмотренным способом формирования радиоимпульсоа открывает возможность получения входных радиоимпульсов двух дискретных густот заполнения с большим интервалом по частоте и с очень малым . уровнем паразитной амплитудной модуляцпп, что крайне затруднительно в случае гармонического закона модуляции, используемого а известном способе, Предложенный способ может быть реализован при помощи устройства, структурная электрическая схема которого приведена На чертеже.
Устройство содержит генератор видеоимпульсов 1, вырабатывающий импульсь, частота повторения и длительность которых определяет аналогичные параметры
;." входных радиоимпульсов. йля формирования радиоимпульсов с постоянной начальной фазой высокочасготных колебаний предназначены генераторы 2 и 3 старт-стопного типа. Частоту высокочастотных колебаний обоих генераторов можно регулировать в широких предела независимо друг or дру-, rа. Кроме того, предусмотрена некоторая (4 регулировка амплитуды радиоимпульсов в генераторах 2, 3, позволяющая устраня аразитную ÂÂíòóÈó модуляц ю ради импульсоа, подаваемых на вход испытуемой
ЛИНИИ.
Двухчастотная манйпуляция производится при помощи управляемого;.электронного коммутатора 4-, подключающего по очере-.
, ди выходы генераторов 2 или 3 к входу
:, линии. Коммутатор 4 управляется сигналами от управляющего блока 5, преобI разующего синусоидальные колебания ге-,. нератора б„задающего модулируюшую;, частоту, в управляющие импульсы. Коммута. тор 4. совместно с управляющим блоком 5 составляет манипулятор частоты запол- . нения радиоимпульсов, Синусоидальный сигнал от генератора
6 поступает в модулятор 7, изменяющий по закону модуляции частоту колебаний одного из старт-стопных генераторов. 3.
В зависимости от положения переклю- чателя 8 осуществляется модуляция час-: тоты высокочастотных колебаний, вырабатываемых генератором 3 (переключатель 8 в левом положении, переключатель коммутатора 4 в нижнем положении), или манипуляция частотами высокочаототных колебаний генераторов 2 и 3 переключатель 8 в правом положении, переключатель коммутатора 4 периодически перекидывается сверху вниз и обратно.
Модуляция и манипуляция производятЗ5 ся с периодом, гораздо меньшим времени задержки испытуемой линии.
Генерируемые радиоимпульсы проходят испытуемую линию задержки 9 и широкополосный регулируемый аттенюатор 10, 40 а затем через выкшочатели 11 и 12 поступают в сумматор 13. Для выделения и контроля уровня переменной состав- . ляющей амплитуды суммарных радиоимпульсов использован амплитудный детек45 тор 14, фильтр частоты модуляции 15 и контрольный осциллограф 16.
Измерение времени задержки производят следующим образом.
В начале устанавливают частоту гене60
0 pampa 1, соответствуюшую однозначному совпадению частотно-модулированных радиоимпульсоа в сумматоре, что опреде« ляют по минимуму показаний осциллографа 1 6. При этом регулировкой средней
55 частоты генератора 3 выбирают наиболее плоский участок амплитудно-частотной характеристики исследуемой линии 9 для уменьшения отрицательного влияния неравномерности этой характеристики на
60 точность настройки совпадения.
481995
Затем переключателем 8 заменяют частотную модуляцию двухчастотной манипуляцией. Выключатель 12 размыкают, выбирают частоты генераторов.2 и 3 по краям полосы пропускания линии и регулировкой .этих частот добиваются того, чтобы частотнэ-манипулированные . радиоимпульсы имели одинаковую амйли-. туду на выходе линии, что определяют по мийимуму переменной составляющей . щ на экране осциллографа 16.
Затем проверяют отсутствие паразитной,амплитудной модуляции входных радиоимпульсов. Для этого выключатель
12 замыкают, а выключатель.11 размы; у кают, При отсутствии паразитной амплитудной модуляции отсутствуют также показания на экране осциллографа 16. Если осциллограф 16 регистрирует паразитную амплитудную модуляцию, то ее устраняют 20 небольшой регулировкой амплитуды радиоимпульсов, вырабатываемых генератором 2 или 3.
После этого, при необходимости, вновь возвращаются к регулировке равенства 25 коэффициентов передачи линии на двух частотах заполнения радиоимпульсов.
Наконец, замкнув выключатели 11, 12, подстройкой частоты генератора 1 устанавливают частоту повторении входных Р0 радиоимпульсов, соответствующую точному однозначному совпадению радпоимпульсов на входе и выходе испытуемой линии 9, что контролируют IIo уменьшению до минимума показаний осциллографа 16. Частотомером 17 измеряют частоту генератора 1, период которой равен измеряемому времени задержки.
Предмет изобретения.
Способ измерения времени задержки по авт.. св. М 169144, о т л и ч а ющ и и с Й .тем, что, с целью повышения точности. определения однозначного совпадения частотно-модулированных импульсов при неравномерности амплитудночастотной. характеристики..испытуемой ли-: нии задержки, после определения однозначного совпадения по фазе высокочастотных колебаний, заполняющих задержанный и незадержанный импульсы, по минимуму амплитудной модуляции суммарных радиоимпульсов, -.высокочастотное заполнение ., импульсов манипулируют .двуми частотами, имеющими одинаковое затухание в испытуемой линии, и yl"очняют настройку однозначного .совпадения суммируемых. радиоимпульсов по минимуму импульсно-амплитудной модуляции суммарных радиоимпуль- сов.
