Импульсный модулятор
Иллюстрации
Реферат
+"-е "взмахе

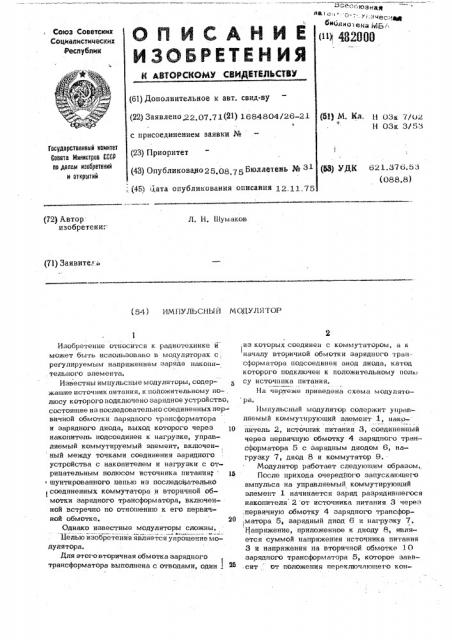

ОПИСАНИЕ да);À,1T. -л т . у.-:;1÷åñ„.лиеа био. л и о (ена jqjQ
Союз Советских
Социалистических
Уеспублик (61) Дополнительное к авт. свид-ву (22) Заявлено 22 07.71(21) 1684804/26-21
\ с присоединением заявки № (23) Приоритет (43) Опубликоватто 25.08 75Бюллетень № 3
Гасударственный комитет
Сонета Министров СССР но делам иэооретений и открытий
; (46) 4ата опубликования описания 12 11 75
Л. И. 11(умаков (72) Автор изобретения (71) Заявите. :ь (54) ИМПУЛЬСНЫЙ МОДУЛЯТОР из которых соединен с коммутатором, а к началу вторичной обмотки зарядного тран-сформатора подсоединен анод диода, катод которрго подключен к положительному полю су источника питания.
На чертеже приведена схема модулятоPB„
Импульсный модулятор содержит управляемый коммутирующий элемент 1, нако- питель 2, источник питания 3, соединенный через первичную обмотку 4 зарядного трансформатора 5 с зарядным диодом 6, нагрузку 7, диод 8 и коммутатор 9.
Модулятор работает следующим образом.
После прихода очередйого запускакщего импульса на управляемый коммутирующий элемент 1 начинается заряд разрядившегося накопителя 2 от источника питания 3 через ,первичную обмотку 4 зарядного трансфор матора 5, зарядный диод 6 и нагрузку 7.
Напряжение, приложенное к диоду 8, является суммой напряжения источника питания
3 и напряжения на вторичной обмотке 10 зарядного трансформатора 5, которое зависит от положения переклточлющего кон1
Изобретение относится к радиотехнике и может быть использовано в модуляторах с. регулируемым напряжением заряда накопительного элемента.
Известны импульсные модуляторы, содержащие источник питания, к положительному по-, люсу которого подключено зарядное устройство, состоящее из последовательно соединенных первичной обмотки зарядног о трансформатора и зарядного диода, выход которого через 1п накопитель подсоединен к нагрузке, управляемый коммутируемый элемент, включен1 ный между точками соединения зарядного устройства с накопителем и нагрузки с от рицательным полюсом источника питания, 1а
< шунтированного цепью из последовательнО
1 соединенных коммутатора и вторичной обмотки зарядного трансформатора, включенной встречно по отношению к его первичной обмотке. 20
Однако известные модуляторы сложны.
11елью изобретения является упрощение модулятора.
Для этого вторичная обмотка зарядного трансформатора выполнена с отводами, один « (6Ц М. Кл Н 03к 7/о2
Н озк 3/53 (68) VgK 621.376.53 (088,8) и.,. м3й
Тираж 9р2
Заказ >Я 3
Подписное
Предприятие «Патент», Москва, Г-59, Бережковская иаб., 24 такта ll коммутатора 9, при этом диод
8 заперт.
Когда ток накопителя 2 начинает уменьшаться:, обратное напряжение, приложенное к диоду 8, будет также уменьшаться за счет увеличения напряжения на обмотке lpÄ которое теперь вычитается из напряжения источника питания 3.
Как только обратное напряжение, приложенное @ диоду 8, станет равным нулю, О диод 8 отпирается и напряжение на первичной обмотке 4 фиксируется на уровне, определяемс ф4 коэффициентом трансформации зарядного трансформатора 5, т.е. положением. переключающего контакта 11 коммутатора ц
9.
Резонансный заряд накопителя 2 прекращается. Энергия, оставшаяся в трансформаторе 5 в этот момент, возвращается в, источник питания 3 через последовательна 20 соединенные вторичную обмотку lO и диод
8, причем ток через диод 8 линейно падает.
Когда ток спадает до нуля, диод 8 запира- . . ется и напряжение на первичной обмотке 4 становится равным нулю. При этом к заряд-25 ному диоду 6 будет приложено обратное на пряжение и он будет заперт, а на накопителе 2 будет сохраняться напряжение, со1 ответствующее моменту отпирания диода 8, до прихода на элемент 1 очередного запу-" ®О скающего импульса.
Таким образом„изменяя положение кон такта ll коммутатора 9, можно регулиро-.. вать зарядное напряжение на накопителе 2.
В случае работы импульсного модулято-. ра на согласованную нагрузку завйсимость
4 между максимальным напряжением на накопителе 2, напряжением источника питания Е и коэффициентом трансформации зарядного трансформатора 5 имеет вид
u„„,=E(+ — „") где 5=1(— „, причем И ) ) 1 и
4g индуктивйости первичной и вторичной обмоток зарядного трансформатора 5 соответ ственно.
Ф
Предмет изобретения
Импульсный . модулятор „содержащий источник питания, K положительному полюсу . которого подключено зарядное устройство, состоящее из последовательно соединенных первичной обмотки зарядного трансформатора и зарядного диода, выход которого через . накопитель подсоединен к нагру з%
/ ке, управляемый коммутирующий элемент включенный между точками соединения зарядного устройства с накопителем и нагрузки с отрицательным полюсом источника питания, шунтированного цепью из последовательно соединенных коммутатора и вторичной обмотки зарядного трансформатора, включенной встречно по отношению к егб
1 первичной обмотке„о т л и ч а ю щ и и —, . с я тем, что, с целью упрощения моду лятора, вторичная обмотка зарядного трансформатора выполнена с отводами, один из которых сОединен с коммутатором, а к,. началу вторичной обмотки зарядного трансформатора подсоединен анод диода, катод которого подключен к положительному полюсу источника питания.
