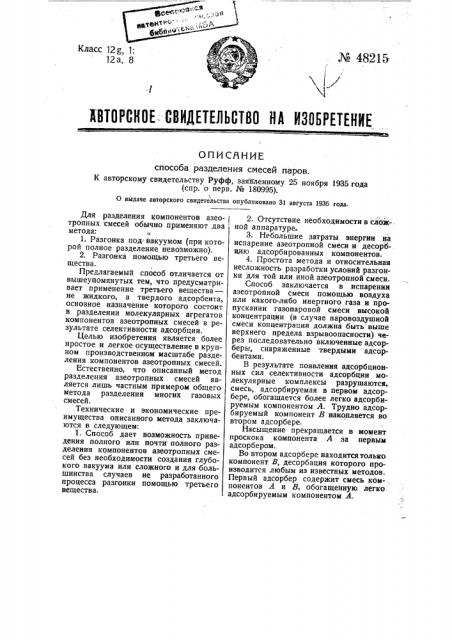

№ 48215
Класс 12g, );
12а, 8
АВТОРСКОЕ- СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ
OHHCRHHE способа разделения смесей паров.
К авторскому свидетельству Руфф, заяВленному 25 ноября 1935 года (спр. о перв. № 180995).
0 выдаче авторского свидетельства опубликовано 31 августа 1936 года.
Для разделения компонентов азео- тронных смесей обычно применяют два метода:
1. Разгонка под: вакуумом (при которой полное разделение невозможно).
2. Разгонка помощью третьего вещества.
Предлагаемый способ отличается от вышеупомянутых тем, что предусматривает применение третьего вещества— не жидкого, а твердого адсорбента, основное назначение которого состоит в разделении молекулярных агрегатов компонентов азеотропных смесей в результате селективности адсорбции.
Целью изобретения является более простое и легкое осуществление в крупном производственном масштабе разделения компонентов азеотропных смесей.
Естественно, что описанный метод разделения азеотропных смесей является лишь частным примером общего метода разделения многих газовых смесей.
Технические и экономические преимущества описанного метода заключаются в следующем:
1. Способ дает возможность приведения полного или почти полного разделения компонентов азеотропных смесей без необходимости создания глубокого вакуума или сложного и для большинства случаев не разработанного процесса разгонки помощью третьего вещества.
2. Отсутствие необходимости в слож-, ной аппаратуре.
3. Небольшие затраты энергии на испарение азеотропной смеси и десороцию адсорбированных компонентов.
4. Простота метода и относительная несложность разработки условий разгонки для той или иной азеотропной смеси.
Способ заключается в испарении азеотропной смеси помощью воздуха или какого-либо инертного газа и пропускании газопаровой смеси высокой концентрации (в случае паровоздушной смеси концентрация должна быть выше верхнего предела взрывоопасности) через последовательно включенные адсор-. беры, снаряженные твердыми адсорбентами.
В результате появления адсорбционных сил селективности адсорбции мо-. лекулярные комплексы разрушаются, смесь, адсорбируемая в первом адсорбере, обогащается более легко адсорбируемым компонентом А. Трудно адсорбируемый компонент В накопляется во втором адсорбере.
Насыщение прекращается в момент проскока компонента А за первым адсорбером.
Во втором адсорбере находится только компонент В, десорбация которого производится любым из известных методов
Первый адсорбер содержит смесь ком-. понентов A и В, обогащенную легко. адсорбируемым компонентом A.
Полное выделение компонента В достигается пропусканием через первый адсорбер паров компонента А.
Последний признак и является характерным для данного способа.
Спустя весьма ограниченный период времени в первом адсорбере остается лишь один компонент А, который десорбируется любым методом. Смесь паров, выходящая из адсорбера при вытеснении компонента В, пропускается в первый адсорбер другого агрегата, работающий на фазе насыщения.
Пример. Пропусканием смеси спирт
44%+ бензол 56% через активный гранулированный уголь было достигнуто получение в первом адсорбере Юеси спирт 10 — 15%+ бензол 90 — 85%, во втором адсорбере — чистого спирта.
Пропусканием паров -йензола через первый адсорбер, насыщенный указанной выше смесью, было достигнуто почти полное вытеснение спирта, так как после десорбции была получена смесь: бензол 99 — 100О О+спирт 1 — 0%.
При этом расход бензола (на вытеснение остатков спирта из первого адсорбера) составлял 5 — 6 кг на 1 кг вытесняемого спирта.
Предмет изобретения.
1. Способ разделения смесей паров с применением адсорбции их твердым адсорбентом в нескольких последовательно соединенных адсорберах, отличающийся тем, что после насыщения первого адсорбера наиболее легко адсорбируемым компонентом А через адсорбер продувают пары чистого названного компонента А, с целью замещения им сорбированных паров более трудно сорбируемых компонентов и затем компонент А десорбируют обычным способом.
2. Применение способа по п. 1 для разделения азеотропных смесей жидкостей с предварительным испарением их в потоке газа.
Тип, „Печатный Труд". Зак. 5343-4ОО
