Устройство для раскрытия и удержания мешков к расфасовочной машине

Устройство для раскрытия и удержания мешков к расфасовочной машине

Иллюстрации

Показать все

Реферат

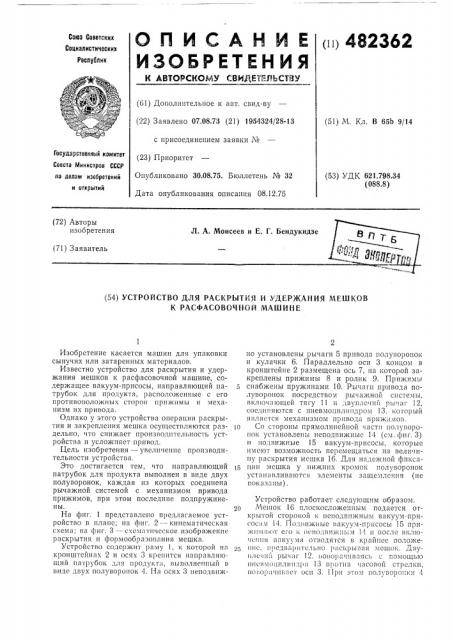

О П И (: А Н И Е !!!! 482362

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТ-,сПЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 07.08.73 (21) 1954324/28-13 с присоединением заявки № (23) Приоритет

Опубликовано 30.08.75. Бюллетень № 32

Дата опубликования описания 08.12.75 (51) М. Кл. В 65b 9/14

Государственный комитет

Совета Министров СССР (53) УДК 621.798.34 (088.8) ао делам изобретений и открытий (54) УСТРОЙСТВО ДЛЯ РАСКРЫТИЯ И УДЕРЖАНИЯ МЕШКОВ

К РАСФАСОВОЧНОЙ МАШИНЕ

Изобретение касается машин для упаковки сыпучих или затаренных материалов.

Известно устройство для раскрытия и удержания мешков к расфасовочной машине, содержащее вакуум-присосы, направляющий патрубок для продукта, расположенные с его противоположных сторон прижимы и меха-!!изм их п1)ивода.

Однако у этого устройства операции раскрытия и закрепления мешка осуществляются раздельно, что снижает производительность устройства и усложняет привод.

Цель изобретения — увеличеш1е производительности устройства.

Это достигается тем, что направляющий патрубок для продукта выполнен в виде двух полуворонок, каждая из которых соединена рычажной системой с механизмом привода прижимов, при этом последние подпружинены.

На фиг. 1 представлено предлагаемое устройство в плане; на фиг. 2- — кинематическая схема; на фиг. 3 — схематическое изображение раскрытия и формообразогания мешка.

Устройство содержит раму 1, к которой на кронштейнах 2 и осях 3 крепится направляющий патрубок для продукга, выполненный в виде двух полуворонок 4. На осях 3 непочвижно установлены рычаги 5 привода полуворопок и кулачки 6. Параллельно оси 3 концом в кронштейне 2 размещена ось 7, на которой закреплены прижимы 8 и ролик 9. Прижимь!

5 снабжены пружинами 10. Рычаги привода полуворонок посредством рычажной системы, ьч<лючающей тягу 11 и двуплечий рычаг 12, соеди1!яются с пневмоцплиндром 13, который является механизмом привода приж ыов.

Сп стороны прямолинейной части полуворонок установлены неподвижныс 14 (см. фиг. 3) и подвижные 15 вакуум-присосы, которые имс!от возможность перемещаться на величину раскрытия мешка 16. Для надежной фиксации мешка у нижних кромок полуворонок устанавливаютсsl элементы защемлс1шя (не !

In!

Устройство работает следующим образом.

Мешок 16 плоскосложенным подается от-!

< (l Iii I Ой СТОр0110 и I< Ile11 OJB IIWHbl Vi B à !кць1м -! и после Включения гакуума отводятся в крайнее положе2 11110, предварительно раскрывая мешок. Дву1!лений рычаг !2. поворачиваясь с помощью !!Иевмоцплиндра 13 против часогой стрелки, поворачивает осп 3. 11ри э-ом полуворопки 4

482362 своей нижней кромкой входят в мешок и растягивают его горловину до заданного профиля. Одновременно кулачки б, поворачиваясь, освобождают от силового воздействия ролики

9, и прижимы 8 под действием пружин 10 прижимают мешок к полуворопкам 1.

Для снятия мешка двуплечий ры гаг 12 поворачивается по часовой стрелке. Полуворонки 4 выводятся из мешка, а кулачки 6, нажимая на ролики 9, снимают пружины 10 и отводят прижимы 8 от мешка. После этого устроиство готово к следующему циклу.

Предмет изобретения

Устройство для раскрытия и удержания мешков к расфасовочной машине, содержащее

5 вакуум-присосы, направляющий патрубок для продукта, расположенные с его противоположных сторон прижимы и механизм их привода, отличающееся тем, что, с целью увеличения производительности, направляющий и патрубок для продукта выполнен в виде двух полуворонок, каждая из которых соединена рычажной системой с механизмом привода прижимов, при этом последние подпружинены.

482362

Фиг Z

Х Х" У \ 7

f ТТ(777777777777 777

Составитель М. Шугуров

Текред М. Семенов

Корректор В. Брыксина

Редактор О. Юркова

Типография, п,ь Сапунова, 2

Заказ 2939/6 Изд. № 1779 Тираж 833 Подппс «oс

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москьа, )K-35, Ра«1.нская наб., д. 4/5
