Ящик для хранения и перевозки хрупких изделий

Ящик для хранения и перевозки хрупких изделий

Иллюстрации

Показать все

Реферат

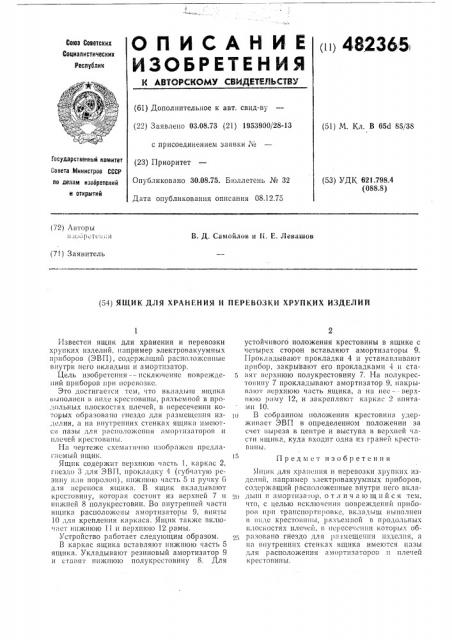

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ((» 482365

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 03.08.73 (21) 1953900/28-13 с присоединением заявки № (51) М. Кл, В 65d 85/38

Опубликовано 30.08.75. Бюллетень № 32

Дата опубликования описания 08.12.75 (53) УДК 621.798.4 (088,8) ло делам изобретений и открытий (72) Авторы

В, Д. Самойлов и 11. Е. Левашов (71) Заявитель (54) ЯЩИК ДЛЯ ХРАНЕНИЯ И ПЕРЕВОЗКИ ХРУПКИХ ИЗДЕЛИЙ

Предмет изобретения

Й УдаРстеенный комитет (23) Приоритет

Совета Министров СССР

Известен ящик для хранения и перевозки хрупких изделий, например электровакуумных приборов (ЭВП), содсржащ(ш расположенные внутри него вкладыш и амортизатор.

Цель изобретения -- исключение повреждений приборов нри перевозке.

Это достигастс(1 тем, lто вкл(!дь(ш 1(lц!!ка (1(,(полнея в виде крестовины, разъсмной в продольных плоскостях плечей, в пересечении которых образовано гнездо для размещения изделия, а Ilil внутренних стенках ящика имеются пазы для р((сположснпя (1 к(ортизаторов и плечей крестовины.

На чертеже схсмап(ll(o изображен нрсдла(< I L ivl bi H и ЩИ К.

Ящик содержит верхшою часть 1, каркас 2, гнездо 3 для ЭВП, прокладку (губчатую резину или поролон), ш(жшою пасть 5 и ручку 6 ,(L.1я lI(.p(HOC3 IIIII,HK(I. В HIII I(K III 13дываlот крестовину, которая состоит из верхней 7 и ниткней 8 полукрестовин. Во внутренней части ящика расположены амортизаторы 9, винты

10 для крепления каркаса. Ящик также вклю(аст шгжшою 11 и верхшою 12 рамы.

Устройство работает следующим образом.

В каркас ящика вставляют нижнюю часть 5 ящика. Укладывают резиновый амортизатор 9 и ставят пижшою полукрсстовину 8. Для устойчивого положения крестовины в ящике с

"Iåòûðåx сторон вставляют амортизаторы 9.

Прокладывают прокладки 4 и устанавливают прибор, закрывают его прокладками 4 и ста5 вят верхнюю полукрестовину 7. На полукрестовину 7 прокладывают амортизатор 9, накрывают верхнюю часть ящика, а на нес- верхнюю раму 12, и закрепляют каркас 2 винтами 10. (О В собранном положении крестовина удерживае(ЭВП в определенном положении за счет выреза в центре и выступа в верхней части ящика, куда входит одна из граней крестоВ((иh(.

Ящик для храпения и перевозки хрупких изделий, например >лектровакуумных приборов, содержащий расположенные внутри него вкла2О дMI(I 11:аморп(за гор, отличающийся тем, что, с целью исключения повреждений приборов нрн транспортировке, вкладыш выполнен в вп;(с крестови((ы, разьемной в продольных плоскостях плечей, в псресечс((ни которых образовано гнездо для размсще(шя изделия, а па внутренних стенках ящика имеются пазы для расположения амортизаторов и плечей крестовины.

482365

rz язвил.т б-б

Составитель В. Киселев

Тскрсд М. Семенов

Корректор В. Брыксина

Редактор О. Юркова

Заказ 2939/9 Изд. № 1779 Тираж 833 Подписное

ЦНИИПИ Госчдарственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
