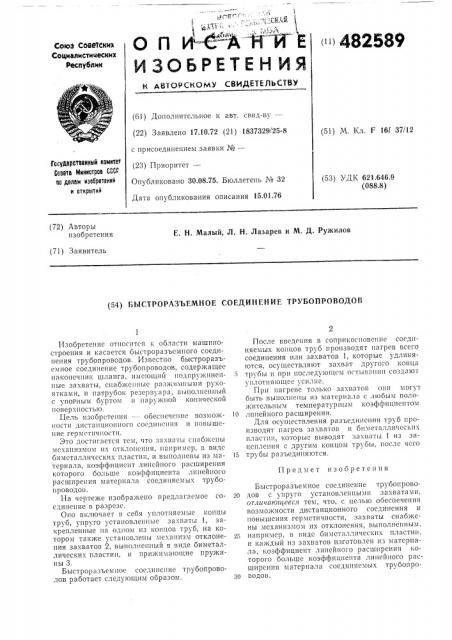

СПИ А Е

И ЗОБРЕТЕ Н ИЯ!

» 482589

Союз Соае1ских

Социалистических

Республик

АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву —(22) Заявлено 17.10.72 (21) 1837329/25-8 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 30,08.75. Бюллетень ¹ 32

Дата опубликования описания 15.01.76 (51) М. Кл. F 16l 37/12

Гоау11арствениа1й комитет

Саввтв Министров СССР!

l0 долам изааретений и открытий (53) УДК 621.646.9 (088.8) (72) Авторы изобретения

E. H. Малый, Л. Н. Лазарев и М. Д. Ружилов (71) Заявитель (54) БЫСТРОРЛЗЪЕМНОЕ СОЕДИНЕНИЕ ТРУБОПРОВОДОВ

Предмет изобретения

Изобретение относится к области машиностроения и касается быстроразъсмцого соединения трубопроводов. Известно быстроразьемпое соединение трубопроводов, содержащее наконечник шланга, имеющий подпружиненные захваты, снабженные разжпмпыми рукоятками, и патрубок резервуара, выполненный с упоРным буртом и наружной конической поверхпостью.

Цель изобретения — — обеспечение возмож1юсти дистанционного соединения и повышение герметичности.

Это достигается тем, что захваты снабжены механизмом их отклонения, например, в виде биметаллических пластин, и выполнены из материала, коэффициент линейного расширения которого больш коэффициента линейного расширения материала соединяемых трубопроводо».

На черте>ке пзобра>кено предлагаемое соед11пепие в разрезе.

Опо включает в себя уплотпяемые концы труб, упруго установленные захваты 1, закрепленные па одном пз концов труб, на котором также установлены механизм отклонения захватов 2, выполненный в виде биметаллических пластин, и прижим ающие пру>кины 3.

Быстроразъемпое соединение трубопроводов работает следующим образом.

После введения в соприкосновение соединяемых копцов труб производят нагрев всего соединения или захватов 1, которые удлиняются, осуществляют захват другого конца труоь1 и при последх 1о!Цсм ост»п1апп11 созда10 Г уплотпяющее усилие.

При нагреве только захватог, опп могут быть выполнены из материала с любым поло>кительным температурным коэффициентом

1О линейного расширения.

Для осуществления раз.»единения труб производят нагрев захватов и бпмета 1лическп: пластин, которые выводят захигггы 1 из зацепления с другим концом трубы, после чсго !

5 трубы разъединяются.

Быстроразьемное соединение трубопрово20 дов с упруго установленными захватами, отл11чающееся тем, что, с целью обеспечения возмо>киости дистанционного соединения и повышения герметичности, захваты снабжены механизмом их отклонения, выполпепш.1м, 25 например, в виде биметаллических пластин, и каждый из захватов изготовлен из материала, коэффициент линейного расширения которого больше коэффициента линейного расширсгп1я материала соединяемых трубопро30 водо в.
