! 1п 48 26&

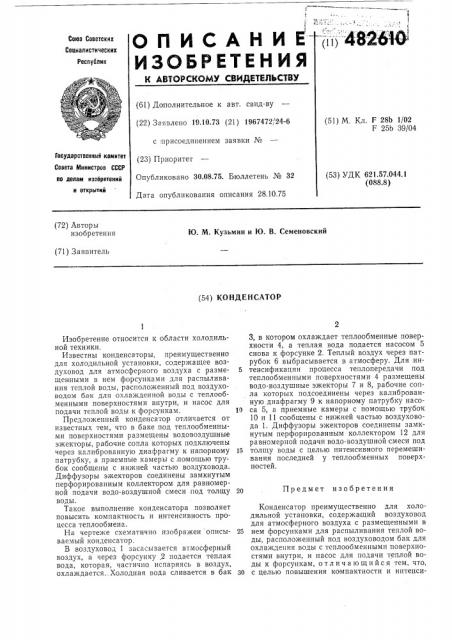

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублин (61) Дополнительное к авт. свид-ву (22) Заявлено 19.10.73 (21) 1967472/24-6 (51) М, Кл. F 28Ь 1/02

F 25b 39/04 с .присоединением заявки ¹

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 30.08.75. Бюллетень № 32

Дата опубликования описания 28.10.75 (53) УДК 621.57.044.1 (088.8) (72) Авторы изобретения

1О. М. Кузьмин и IO. В. Семеновский (71) Заявитель (54) КОНДЕНСАТОР

Изобретение относится к области холодильной техники.

Известны конденсаторы, преимущественно для холодильной установки, содержащее воздуховод для атмосферного воздуха с размещенными в нем форсунками для распыливания теплой воды, расположенный под воздуховодом бак для охлажденной воды с теплообменными поверхностями внутри, и насос для подачи теплой воды к форсункам.

Предложенный конденсатор отличается от известных тем, что в баке под теплообменными поверхностями размещены водовоздушные эжекторы, рабочие сопла которых подключены через калиброванную диафрагму к напорному патрубку, а приемные камеры с,по мощью трубок сообщены с нижней частью воздуховода.

Диффузоры эжекторов соединены замкнутым перфорированным коллектором для равномерной подачи водо-воздушной смеси под толщу воды.

Такое выполнение конденсатора позволяет повысить компактность и интенсивность процесса теплооомена.

На чертеже схематично изображен описываемый конденсатор.

В воздуховод 1 засасывается атмосферный воздух, а через форсунку 2 подается теплая вода, которая, частично испаряясь в воздух, охлаждается.. Холодная вода сливается в бак

3, в котором охлаждает теплообменные поверхности 4, а теплая вода подается насосом 5 снова к форсунке 2. Теплый воздух через патрубок 6 выбрасывается в атмосферу. Для ин5 тенсификации процесса теплопередачи под теплообменными поверхностями 4 размещены водо-воздушные эжекторы 7 и 8, рабочие сопла которых подсоединены через калиброванную диафрагму 9 к напорному патрубку насо1о са 5, а приемные камеры с помощью трубок

10 и 11 сообщены с нижней частью воздуховода 1. Диффузоры эжекторов соединены замкнутым перфорированным коллектором 12 для равномерной подачи водо-воздушной-смеси под

15 толщу воды с целью интенсивного перемешивания последней у теплообменных поверхностей.

20 Предмет изобретения

Конденсатор преимущественно для холодильной установки, содержащий воздуховод для атмосферного воздуха с размещенными в

25 нем форсунками для распыливания теплой воды, расположенный под воздуховодом бак для охлаждения воды с теплообменными поверхностями внутри, и насос для подачи теплой воды к форсункам, отл ич а ющийся тем, что, Зо с целью повышения компактности и интенси482610

Я. 7

Составитель Р. Данилов

Техред T. Миронова

Корректор Т. Гревцова

Редактор В. Левятов

Заказ 2525/5 Изд. № 1749 Тираж 740 Подписное

ЦНИИПИ Государственного комитета Совета Министров. СССР по делам изобретений и открытий

Москва, )К -35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 фикации процесса теплообмена, в баке под теплообменными поверхностями размещены водо-воздушные эжекторы, рабочие сопла которых подключены через калиброванную диафрагму к напорному патрубку насоса, а приемные камеры с помощью трубок сообщены с нижней частью воздуховода, диффузоры эжекторов соединены замкнутым перфорированным коллектором для равномерной подачи во5 до-воздушной смеси под толщу воды.
