Реферат

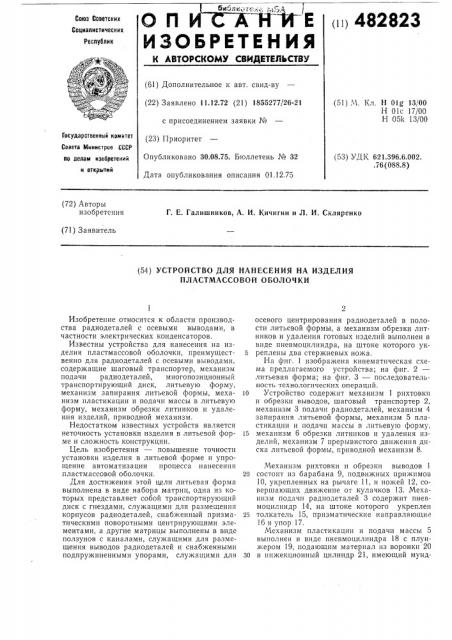

iii 482823

О П -М Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 11.12.72 (21) 1855277/26-21 с присоединением заявки № (23) Приоритет

Опубликовано 30.08.75. Бюллетень № 32

Дата опубликования описания 01.12.75 (51) М. Кл. Н Olg 13/00

Н Olc 17/00

Н 051с 13/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.396.6.002. .76(088.8) (72) Авторы изобретения

Г. Е. Галишников, А, И. Кичигин и Л. И. Скляренко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ НА ИЗДЕЛИЯ

ПЛАСТМАССОВОЙ ОБОЛОЧКИ

Изобретение относится к области производства радиодеталей с осевыми выводами, в частности электрических конденсаторов.

Известны устройства для нанесения на изделия пластмассовой оболочки, преимущественно для радиодеталей с осевыми выводами, содержащие шаговый транспортер, механизм подачи радиодеталей, многопозиционный транспортирующий диск, литьевую форму, механизм запирания литьевой формы, механизм пластикации и подачи массы в литьевую форму, механизм обрезки литников и удаления изделий, приводной механизм.

Недостатком известных устройств является неточность установки изделия в литьевой форме и сложность конструкции.

Цель изобретения — повышение точности установки изделия в литьевой форме и упрощение автоматизации процесса нанесения пластмассовой оболочки.

Для достижения этой цели литьевая форма выполнена в виде набора матриц, одна из которых представляет собой транспортирующий диск с гнездами, служащими для размещения корпусов радиодеталей, снабженный призматическими поворотными центрирующими элементами, а другие матрицы выполнены в виде ползунов с каналами, служащими для размещения выводов радиодеталей и снабженными подпружиненными упорами, служащими для осевого центрирования радиодеталей в полости литьевой формы, а механизм обрезки литников и удаления готовых изделий выполнен в виде пневмоцилиндра, на штоке которого ук5 реплены два стержневых ножа.

На фиг. 1 изображена кинематическая схема предлагаемого устройства; на фиг. 2— литьевая форма; на фиг. 3 — последовательность технологических операций.

t0 Устройство содержит механизм 1 рихтовки и обрезки выводов, шаговый транспортер 2, механизм 3 подачи радиодеталей, механизм 4 запирания литьевой формы, механизм 5 пластикации и подачи массы в литьевую форму, 15 механизм 6 обрезки литников и удаления изделий, механизм 7 прерывистого движения диска литьевой формы, приводной механизм 8.

Механизм рихтовки и обрезки выводов 1

20 состоит из барабана 9, подвижных прижимов

10, укрепленных на рычаге 11, и ножей 12, совершающих движение от кулачков 13. Механизм подачи радиодеталей 3 содержит пневмоцилиндр 14, на штоке которого укреплен

25 толкатель 15, призматические направляющие

16 и упор 17.

Механизм пластикации и подачи массы 5 выполнен в виде пневмоцилпндра 18 с плунжером 19, подающим материал из воронки 20

30 в ипжекционный цилиндр 21, имеющий мунд482823

Зо

60 штук 22 с запорным клапаном и две возвратные пружины 23.

Литьевая форма выполнена в виде набора матриц, одна из которых представляет собой транспортирующий диск 24 с гнездами, служащими для размещения корпусов радиодеталей, а другие матрицы выполнены в виде ползунов

25 с каналами, служащими для размещения выводов радиодеталей и снабженными подпружиненными упорами. Литьевая форма снабжена раскрывающимися конусными центраторами 26. Диск 24 имеет призматические поворотные центрирующие элементы 27. Ползуны 25 содержат центрирующие упоры 28.

Каждая позиция диска 24 имеет два гнезда

29 для одновременной загрузки двух секций конденсаторов.

Механизм 6 обрезки литников и удаления готовых изделий выполнен в виде пневмоцилиндра 30, на штоке которого укреплены два стержневых ножа 31, воздействующих при осевом движении на подпружиненную направляющую втулку 32, перемещающуюся внутри неподвижного корпуса 33 и прижимающую литник к диску 24 во время обрезки литника стержневыми ножами 31.

Устройство работает . следующим образом.

Секции конденсаторов 34 из вибробункера поступают по лотку 35 в гнезда барабана 9.

Прижимы 10, совершая возвратно-поступательное движение, ударяют по выводам секции, рихтуя последние, При дальнейшем движении барабана 9 вывода отрезаются ножами

12, тем самым обеспечивается необходимая длина выводов секции в литьевой форме. Подвижная рейка 36 шагового транспортера 2 переносит секцию 34 на позицию перегрузки секции в диск 24. Две секции 34 при воздействии толкателя 15 по призматическим направляющим 16 и через сомкнутые конусные центраторы 26 перегружаются в гнезда 29 диска 24 до соприкосновения выводов секции с упором 17. При этом призматические центрирующие элементы 27 раскрыты для свободного прохода секции. После раскрытия конусных центраторов 26 под действием рычага 37 и оси 38 подвижной рейки 36 шагового транспортера 2 и возврата толкателя 15 в исходное положение диск 24 начинает поворачиваться на следующую позицию, рычаг 39 скользит по копиру 40 и центрирующие элементы 27 смыкаются под действием пружины 41, захватывая выводы и удерживая от перекоса секции конденсаторов. Ползуны 25 под действием механизмов запирания 4 перемещаются IIQ колонкам 42 до соприкосновения с диском 24.

Вывода секций 34 входят в каналы 43 в ползунах 25. Центрирующие элементы 27 разворачиваются ползунами 25. Происходит запирание литьевой формы. При перемещении плунжера 19 вниз инжекционный цилиндр 21, сжимая пружины 23, движется также вниз, сопло мундштука 22 входит в коническое отверстие литникового канала и при достижении необходимого удельного давления впрыска клапан мундштука 22 открывается и происходит заполнение формы расплавленной пластмассой. После окончания заливки плунжер 19 возвращается в исходное положение, освобождая место для загрузки новой порции материала, инжекционный цилиндр 21 под действием пружин 23 поднимается и ползуны 25 отходят от диска 24. При этом центрирующие элементы 27, поворачиваясь, захватывают выводы секций 34. Затем происходит поворот диска 24, во время которого залитые изделия охлаждаются. После поворота диска 24 рычаг 39, наезжая на упор раскрывает левые центрирующие элементы 27. При перемещении штока пневмоцилиндра 30 влево ножи 31 через пружины воздействуют на направляющую втулку

32, которая, перемещаясь влево, разворачивает правые центрирующие элементы и прижимает литник к диску 24. Ножи 31, преодолевая сопротивление пружины, входят в гнездо

29 диска 24, обрезая литник и удаляя готовое изделие. Конденсатор падает в тару, а ножи

31 и втулка 32 отводятся штоком пневмоцилиндра 30 в исходное положение. После чего цикл работы устройства повторяется.

Предмет изобретения

Устройство для нанесения на изделия пластмассовой оболочки, преимущественно для радиодеталей с осевыми выводами, содержащее шаговый транспортер, механизм подачи радиодеталей, многопозиционный транспортирующий диск, литьевую форму, механизм запирания литьевой формы, механизм пластикации и подачи массы в литьевую форму, механизм обрезки литников и удаления изделий, приводной механизм, о т л и ч а ю щ е е с я тем, что, с целью повышения точности установки изделия в литьевой (рорме и упрощения автоматизации процесса нанесения пластмассовой оболочки, литьевая форма выполнена в виде набора матриц, одна из которых представляет собой транспортирующий диск с гнездами, служащими для размещения корпусов радиодеталей, снабженный призматическими поворотными центрирующими элементами, а другие матрицы выполнены в виде ползунов с каналами, служащими для размещения выводов радиодеталей и снабженными подпружиненными упорами, служащими для осевого центрирования радиодеталей в полости литьевой формы, а механизм обрезки литников и удаления готовых изделий выполнен в виде пневмоцилиндра, на штоке которого укреплены два стержневых ножа.

482823

Ф= 1 !

УУ

Я (р(Г ««

Agl
