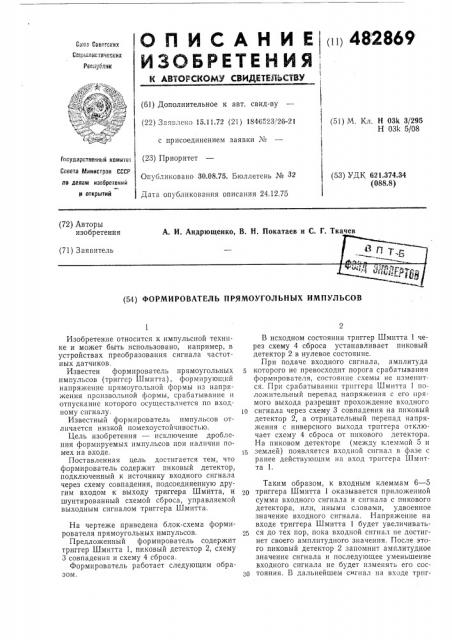

О П И С А Н И Е и! 482869

ИЗОБРЕТЕНИЯ, Са.оз Соеетскнк

11оннзq>g тинное нх

Реслублнк

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ !

ФГ h 76.. ,gtjll. А, Jihad

Ж (61) Дополнительное к авт. свид-ву (22) Заявлeèî 15.11.72 (21) 1846523, 26-21 с присоединением заявки № (23) Приоритет

Опубликовано 30.08,75. Бюллетень № 32

Дата опубликования описания 24.12.75

I5l) м. Кл. н 03k 3/295

Н 031 5/08 !

Гасударственный комитет

Совета Министров СССР (53) УДК 621 374 34 (088.8) ло делам изобретений и открытий (72) Авторы ндрющенко, В. Н. Покатаев и С. Г. Ткачев (54) ФОРМИРОВАТЕЛЬ ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ

Изобретение относится к импульсной технике и может быть использовано, например, в устройствах преобразования сигнала частотных датчиков.

Известен формирователь прямоугольных импульсов (триггер Шмитта), формирующий напряжение прямоугольной формы из напряжения произвольной формы, срабатывание и отпускание которого осуществляется по входному сигналу.

Известный формирователь импульсов отличается низкой помехоустойчивостью.

Цель изобретения — исключение дробления формируемых импульсов при наличии помех на входе.

Поставленная цель достигается тем, что формирователь содержит пиковый детектор, подключенный к источнику входного сигнала через схему совпадения, подсоединенную другим входом к выходу триггера Шмитта, и шунтированный схемой сброса, управляемой выходным сигналом триггера Шмитта.

На чертеже приведена блок-схема формирователя прямоугольных импульсов.

Предложенный формирователь содержит триггер Шмитта 1, пиковый детектор 2, схему

3 совпадения и схему 4 сброса.

Формирователь работает следующим образом.

В исходном состоянии триггер Шмитта 1 через схему 4 сброса устанавливает пиковый детектор 2 в нулевое состояние.

При подаче входного сигнала, амплитуда

5 которого не превосходит порога срабатывания формирователя, состояние схемы не изменится. При срабатывании триггера Шмитта 1 положительный перепад напряжения с его прямого выхода разрешит прохождение входного

1О сигнала через схему 3 совпадения на пиковый детектор 2, а отрицательный перепад напряжения с инверсного выхода триггера отключает схему 4 сброса от пикового детектора.

На пиковом детекторе (между клеммой 5 и !

5 землей) появляется входной сигнал в фазе с ранее действующим на вход триггера Шмитта 1.

Таким образом, к входным клеммам 6 — 5 триггера Шмитта 1 оказывается приложенной сумма входного сигнала и сигнала с пикового детектора, или, иными словами, удвоенное значение входного сигнала. Напряжение на входе триггера Шмитта 1 будет увеличивать25 пор, пока входной сигнал пе достигнет своего амплитудного значения. После этого пиковый детектор 2 запомнит амплитудное значение сигнала и последующее уменьшение входного сигнала не будет изменять его состояния. В дальнейшем сигна7 на входе трпг482869

Предмет изобретения

Составитель Э. Гилинская

Техред Т. Миронова

Редактор В, Булдаков

Корректор Л. Котова

Заказ 3162/2 Изд. № 1797 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, %-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 гера Шмитта будет равен сумме текущего значения входного напряжения и его амплитудного значения, зафиксированного пиковым детектором 2. В момент, когда сумма сигналов на входе триггера Шмитта 1 станет ниже порога допускания, последний отключается.

Отрицательный перепад напряжения с прямого выхода триггера Шмитта запрещает прохождение входного сигнала через схему 3 совпадения. Положительный перепад напряжения с инверсного выхода триггера Шмитта подключает схему 4 сброса, к пиковому детектору 2, устанавливая на последнем нулевой потенциал, Напряжение на входе триггера 1 скачкообразно уменьшается на величину, равную амплитудному значению входного сигнала и оказывает я равным его текущего значению. В дальнейшем работа схемы устройства повторяется, Формирователь прямоугольных импульсов, содержащий триггер Шмитта, о т л и ч а юшийся тем, что, с целью исключения дроб10 ления формируемых импульсов при наличии помех на входе, содержит пиковый детектор, подключенный к источнику входного сигнала через схему совпадения, подсоединенную другим входом к выходу триггера Шмитта, и

15 шунтированный схемой сброса, управляемой выходным сигналом триггера Ш митта,
