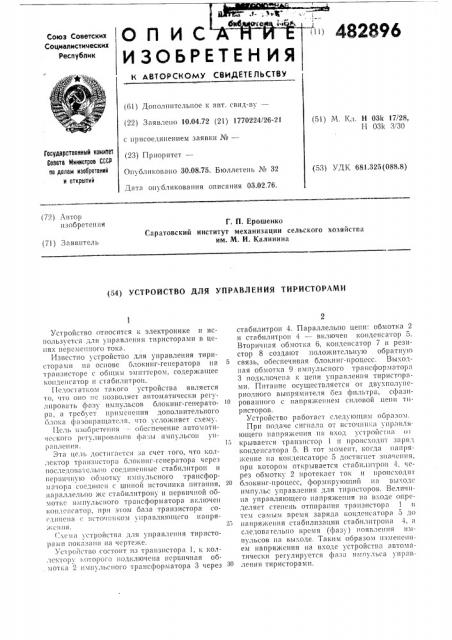

/)» 482896

ОП ИС

И ЗОБРЕ

Союз Советских

Социалистических

Республик

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б!) Дополнительное к авт. свид-ву— (22) Заявлено 10.04.72 (2!) 1770224/26-21 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 30.08.75. Бюллетень № 32

Дата опубликования описания 03.02.76. (5!) М. Кл. Н 03k 17/28, Н 03k 3/30

Государственный номитет

Совета Министров СССР по делам иэооретений и открытий (53) УДК 681 325(088.8) (72) Автор изобретения

Г. П. Ерошенко

СяратовскиГ! институт механизации сельского хозяйства им. М. И. Калинина (7!) Заявитель (54) УСТРОйетВО ДЛЯ УПРАВЛЕНИЯ ТИРИСТОРЛЧИ

Устройство Относится к электронике и иснользуетс>! для управления тиристорями в цеI»1x нерсмс))ного тока.

Известно устройство для управления тиристорами ня основе блоки!гг-генератора на транзисторе с общим эмнттером, содержагцее

«онденсатор и стабилитрон. ! !Сдocòàòl oì такого устройства является то, что оно нс позволяет автоматически регулировать с!)язу импульсов блокинг-генератора, а требует применения дополнительного б)локя фязовря1цятеля, что усложняет схему.

Цель изобретения — обеспечение явтомятнЯССКОГО !) C! i .! Н Ров rl I l l! )l t ) !1. ) Ь) I! Al IIУ;1ЬСОВ VI Iряв)ie»1! v.

Зтя цель достигается за счет того, что коллектор транзистора б:)окннг-генератора через нослеу)вятсльно сосдшьепные стабилнтрон и первичную Обмотку импульсного трансформатора coe7IIIICII с шиной источника питания, нараллельно )кс стабнлитрону н первичной обмотке импульсного трансформатора включен кон;енсятор, нри этом база транзистора соединена с источником у)рявляющсго нанряж C! I I I и. (. iс)) cl 3 СТРОЙСТВЯ Д, 18 ) IIPBl3. !ЕНИЯ TIIPIICTOрамll нокязяllcl на -1ерте ке.

) С!РО)!СТВО СOCTOIIT НЗ ТP3113IICTOPЯ 1, К КОЛ лектору I.t)Topoc подключена первичная оомотка 2 ими lbcllol0 трансформатора 3 через стабилитрон 4. Параллельно цепи: обмотка 2 и стабилитрон 4 — включен конденсатор 5.

Вторичная обмотка б, конденсатор 7 и резистор 8 создают положительную обратную связь, обеспечивая блок!)нг-процесс. Выходная обмотка 9 импульсного трансформатора

3 подксночена к цепи управления тнристорями. Питание осуществляется от двухнолунериодного выпрямителя без фильтра, сфази-!

О рованного с нанря>кеннем силовой цепи тнристоров.

Устройство работает следу)он1 м образом.

Прн подаче сигнала от источника унр I!31)t101цего патря)кент)я на и .Од устройс 1 1)я О г крывается транзистор и !Ipollcxo;IIII заряд конденсатора 5. В тот момент, когда напряжение ня конденсаторе 5 достигнет значения, нрн котором открывается стяби нпрон 4, через обмотку 2 протекает ток и проис;одит

2О блокгн)г-процесс, формирующий ня вымодс импульс управления для тирнсторов. Величина управляющего напряжения иа входе онределяет степень отпирания тра,!зисторя и тем самым время заряда конденсатора 5 до

2) няпря>кения стабилизации стабнлитроня 4, I следовательно время (фазу) появления импульсов ня выходе. Таким образом изменением напряжения ца входе устройства автоматически регулируется фязя импульса управления тиристорами.

Предмет изобретения

Устройство для управления тиристорами иа основе блокинг-генератора на транзисторе с общим эмиттером, содержащее конденсатор и стабилитрон, отличающееся тем, что, с целью обеспечения автоматического регулирования фазы импульсов управления, коллектор трапзистора блокинг-генератора через последовательно соединенные стаби IHTpoH и псрвичиую обмотку импульсного трансформатора соединен с шиной источника питания, параллельно >кс стабилитрону и первичной обмотке импульсного трансформатора включен конденсатор, база транзистора соединена с источником i правляющсго напряжения.
